Ambrell感应加热器10Kw 加热应用59:预热铝制法兰

目的:加热铝组件以进行预热应用。

材料:

  • 铝制法兰(2.35” x 4.83” / 60 mm x 133 mm)和(3.35” x 6.91 / 85 mm x 176 mm)
  • 铝管 (.63” / 16 mm OD) 和 (.92” / 23mm OD)

温度:600°F(315°C)

频率:190kHz

设备:

  • Easyheat 10kW感应加热电源
  • 远程工作头(1.5μF电容2个,总电容0.75μF);
  • 专为该应用设计和开发的感应加热线圈。

加热过程:

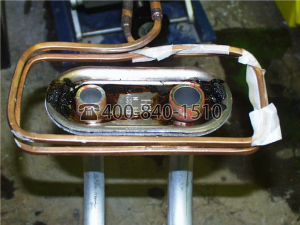

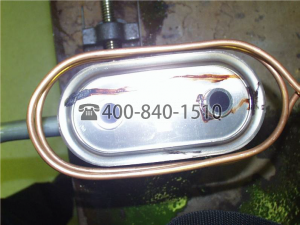

在较小的零件周围使用螺旋线圈,当法兰插入线圈时,这些零件被固定在虎钳中。小零件在 20 秒内被加热,并在接合区域达到所需的温度。

制造更大的螺旋线圈来加热更大的铝组件,这需要相同的所需温度。 线圈加热具有相同电源配置的较大组件,但需要更多能量。 将该组件加热 20 秒并达到所需温度。

两个螺旋线圈位于每个部件的外缘下方。 这将需要将热量吸收到两个部分的内部。



结果/优势:

  • 与使用明火对流炉相比,最终产品质量更高。 烤箱对环境温度和湿度变化很敏感,往往会产生不均匀的结果;
  • 均匀的加热分布;
  • 快速、清洁的精确加热,可缩短循环时间。

世界一流的感应加热系统

EASYHEAT LI 感应加热系统是使用快速、清洁的热源加热零件的可靠、紧凑的解决方案。使用距离电源最多 3m (10’) 的可移动工作头,非常适合可重复、非接触式加热零件。

EASYHEAT 适用于广泛的频率范围 (150-400 kHz),适用于在 50 W 分辨率内利用精确功率控制加热多种形状和组成的零件。
通过敏捷调整避免耗时的单次循环和连续加热操作转换。一个系统可以为钎焊焊接提供深层的大块加热,为较小零件的表面硬化提供更浅的集中加热。无焰、非接触式感应加热通过将能量仅聚焦在需加热的零件和区域,最大限度降少能源浪费。从前面板 LCD 和密封触摸板选择并监控功率水平。远程电源控制可用于采用触点输入、模拟输入或可选的串行数据端口。使用内置的可编程数字定时器,可轻松控制加热循环的长度。

EASYHEAT LI 系统采用水冷方式,需要连接到换热器或其他散热装置。

通用

• 高效加热多种形状

• 可重复、可靠地加热,灵活的频率调谐

• 可移动工作头;可达 3m (10’)

• 远程串行操作或记录(可选)

• 两个 3 种语言显示套件

• 现场校准功能

操作简单

• 自动调整,提供精确、可重复的结果

• 查看设定点、输出、频率和定时器

• 内置定时器、秒表

• 按钮式 RF 控制



Ambrell简介

Ambrell公司成立于1986年,是感应加热市场的全球先进供应商,以我们的应用和工程专业知识而闻名。 卓越的产品质量和出色的服务与支持是我们承诺提供行业客户体验的核心。

我们的总部位于美国,业务遍及欧洲,包括英国和荷兰。 所有产品均在我们位于美国的制造工厂进行设计和制造,该工厂已通过ISO 9001认证。 在过去的三十年中,我们已经通过广泛的OEM和分销网络扩展了全球影响力,如今,我们已在50多个国家/地区安装了15,000多个系统。
