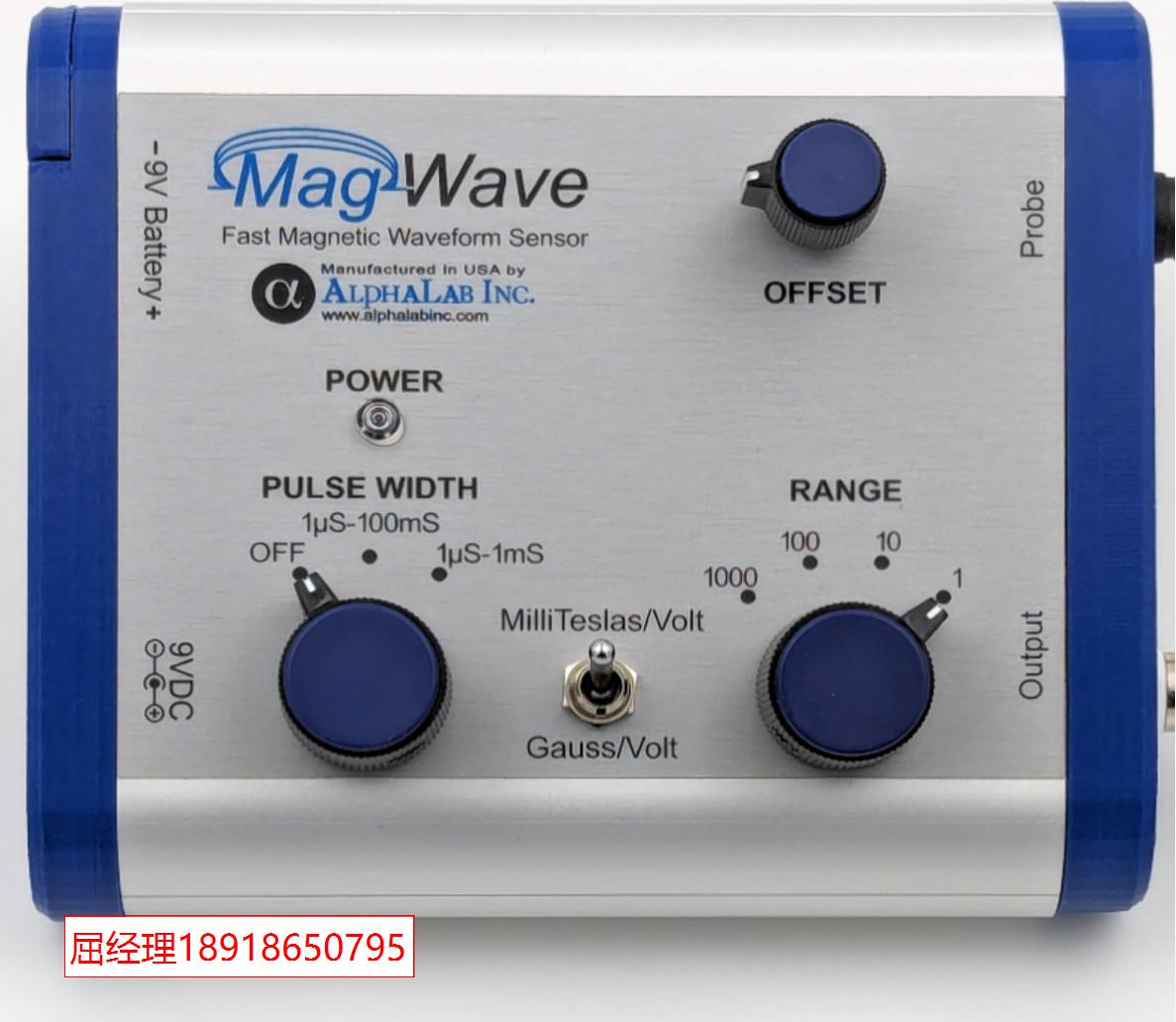

MagWave 是一种快速磁波形传感器，用于在示波器上显示磁场脉冲（磁场的一个轴）。它准确地将磁信号实时转换为电压信号。磁场与输出电压的比率范围从最敏感的范围（每伏 1 高斯）到最不敏感的每伏 1000 毫特斯拉（即 1 特斯拉或 10,000 高斯）不等。通过将高斯/特斯拉模式的功能与可用的距离控制相结合，MagWave 提供了 10,000：1 的最小与最大增益之比。
MagWave 的最大输出为 +/-6 伏特，相当于最敏感范围的 +/-6 高斯（切换开关设置为高斯/伏特，RANGE 设置为 1），到最不敏感的范围内的 +/- 6 特斯拉（60,000 高斯）（切换开关设置为毫特斯拉/伏特，RANGE 设置为 1000）。
该设备可以准确表示持续时间从 1 微秒到 100 毫秒（0.1 秒）不等的脉冲。根据所用示波器的能力，它可用于显示任何重复频率的单个脉冲或重复脉冲。它无法精确测量直流磁场，例如永磁体的磁场。它只测量字段中的变化，并且仅当这些变化快于大约 1/10 秒时。
当测量脉冲持续时间超过 1 毫秒的脉冲时，将脉冲宽度设置为 1μS-100mS（用于 1 微秒到 100 毫秒的脉冲持续时间）。您会发现 1μS-100mS 的抖动比 1μS-1mS 的其他设置（用于持续时间较短的脉冲，因为读数更稳定）稍大一些。请注意，“脉冲持续时间”与重复脉冲的“重复率”不同。脉冲持续时间是磁场上升到峰值并回落到接近零所需的时间。这通常比脉冲之间的时间间隔短得多（如果脉冲是重复的）。
MagWave 使用 9 伏电池或 AC 适配器（均随附）运行。适配器不会为电池充电，而是在适配器插入 MagWave 时绕过电池
规格
| Output Swing | +/- 6 伏 |
| 磁场到电压的转换精度 | +/-2%（以 5 个数量级校准） （对于短于 1 微秒或长于 100 毫秒的脉冲，精度会降低） |
| 输出阻抗 | 47Ω |
| 高斯模式下的范围设置与输出 | 范围： 1000 – 1 伏 = 1000 高斯 100 – 1 伏 = 100 高斯 10 – 1 伏 = 10 高斯 1 – 1 伏 = 1 高斯 |
| 范围设置与毫特斯拉模式下的输出 | Range： 1000 – 1 伏 = 1000 mTesla 100 – 1 伏 = 100 mTesla 10 – 1 伏 = 10 mTesla 1 – 1 伏 = 1 mTesla |
| 输出类型 | BNC （100Ω） 输出设计为连接到单个示波器通道。 |
| 输入功率 | 9-12VDC（最小 ~50mA） |
