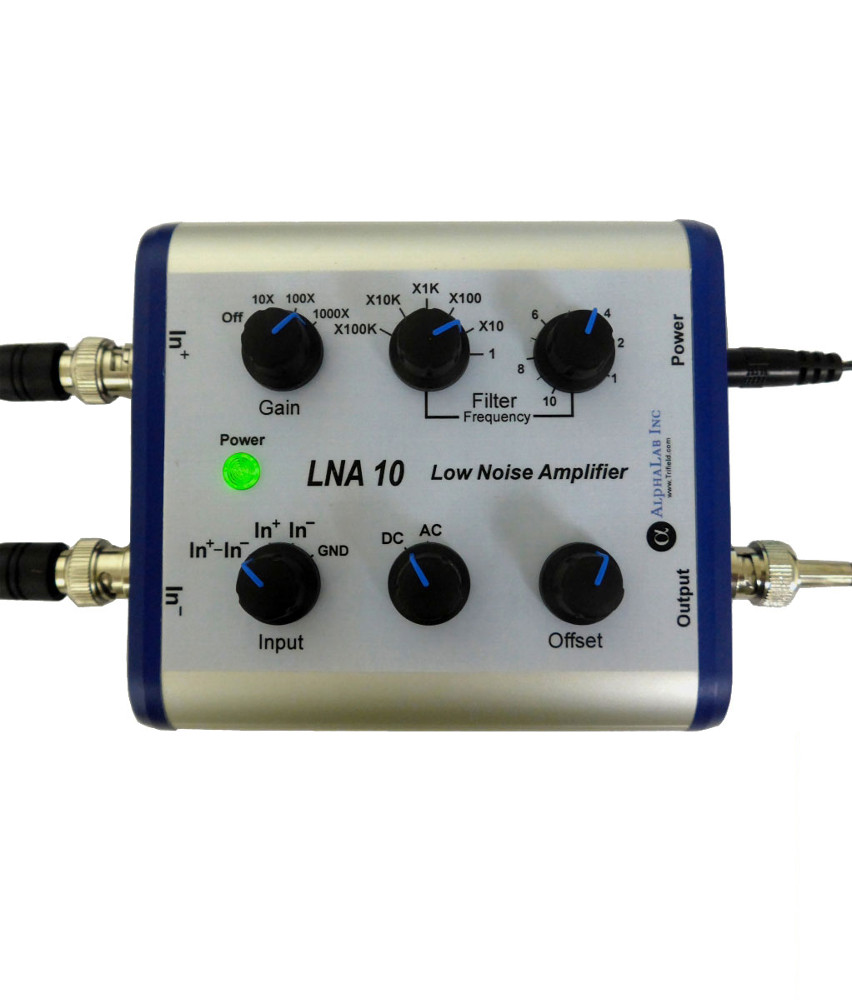

产品描述：使用此前置放大器，亚微伏信号可以显示在通常仅在垂直轴上下降到 1mV/div 的示波器上。前置放大器包括一个模拟真差分输入和一个模拟低通滤波器（可调谐 1Hz-1MHz）。f >100Hz 的输入参考 RMS 噪声频谱为 4 nV/√Hz 或更小，例如，即使增益为 1000 x，100 Hz 至 1000 Hz 的总噪声在 1mV 时小于 1 div 峰峰值/div 垂直范围设置（假设低阻抗输入）。大多数示波器设计用于显示高频（快速）事件，这些事件可能固有地具有毫伏或更高的噪声。然而，低频信号的固有噪声要少得多，因此低噪声前置放大器和带宽限制滤波器对于低频小信号来说是必不可少的。* 大多数放大器在高于 ~1000 Hz 的所有频率上都具有白噪声频谱（平坦的频谱曲线）。此白噪声频谱通常指定为每 √Hz 的一定数量的 nV。然而，与典型的无源电阻器不同的是，固态放大器的等效输入噪声频谱（以 nV/√Hz 为单位）在低频时变得更高。通常，对于 f ≤ 10Hz ，nV/√Hz 的数量与 ~1/f 成正比。下表显示了 LNA 10 在不同频率范围内的实际噪声。在所有频率下，LNA 10 的噪声都比典型的固态放大器小得多。
| 频率范围： | 输入参考噪声： |
| 10 -4 – 10 -2 Hz（频率范围：2.8 小时的倒数到 100 秒的倒数） | 50 nV 有效值 |
| 10 -2 Hz – 1 Hz（频率范围：100 秒的倒数到 1 秒的倒数） | 20 nV 有效值 |
| 1 – 10 赫兹 | 18 nV RMS （平均 6nV/√Hz） |
| 10 – 100 赫兹 | 39 nV RMS (4.1nV/√Hz) |
| 100 赫兹以上 | < 4 NV/√Hz |
*电阻电路在室温下的固有“白”噪声与√ (R∙Δf) 成正比，它是源电阻乘以所研究带宽的乘积的平方根。对于低源电阻和低频率，噪声低。例如，1000 Ω 电阻器在 Δf = 10 Hz 带宽内将具有 13 nV 的固有 RMS 噪声，其中 10 Hz 是带宽，例如，与频率范围 0-10 Hz 或频率范围 102 相关联赫兹-112 赫兹。如果所研究的带宽是 4 倍宽（即 40 Hz），或者如果电阻乘以 4，则噪声将变为两倍。 特点
- 输出有一个单极低通滤波器，可在 1 Hz 至 1 MHz 范围内调谐。此功能可根据需要减少带宽。
- 可选 DC/AC 耦合输入（“AC”通过 0.3Hz 高通滤波器，1 极）：在 DC 上，每个输入必须在 -0.4V 和 +0.4V 之间，相对于外壳接地，以获得准确的读数。当设置为 AC 时，可以存在高达 +/- 30V 的 DC 偏移。（但是，如果输入快速变化超过 0.8V 峰峰值，则压摆率必须 ≤ 2V/sec 才能进行精确放大。）
- 相对于外壳接地，输入受到 +/- 5KV 静态和 +/-30V 无限电流瞬变的保护。
- 输出阻抗为 470 Ω。
- 可选增益为 10x、100x、1000x（真差分，CMRR > 90dB）。还可以选择正负单端输入以及参考地。增益精度：+/-1%。（LNA 10 不包括 1 倍增益。）
- 存在相当于输入端 +/- 1 mV 的偏移调整。
- BNC 输出 (100 Ω) 旨在连接到单个示波器通道，或连接到另一个电压读取设备（数据记录器、电压表等）。
