轮廓测定法
具有板载扩展功能的高级相机，用于激光三角测量。质量控制从未如此简单。
带轮廓仪扩展的相机型号
激光三角测量是一种广泛用于表面检测应用的非接触式距离测量技术。
我们一直在努力开发激光三角测量扩展，为我们的客户提供快速可靠的解决方案，以解决他们的测量和质量检测问题。我们的光学轮廓仪扩展增强了我们标准相机的耐用性和灵活性：您可以获得 Alkeria 相机的所有质量，以及所有全新的功能！
了解我们新的 CELERA、CELERA One 和 ARIA 型号，这些型号采用我们新的 Profilometer 扩展。
运作方式
在激光三角测量装置中，激光线被投射到穿过检测区域的物体的整个表面上。然后，以预定角度放置的 CMOS 相机获取从物体反射的激光线的形状。从这个形状，可以测量目标轮廓。
得益于专用算法和我们最先进的 FPGA 技术，Alkeria 相机可以以亚像素精度定义和提取采集帧每一列中的线条位置。
特别是，Profilometer 扩展支持线位置检测算法的相机加速。我们的相机可以自行提取和计算轮廓坐标，大大减少了通过 USB3 接口发送的数据量。
通过这种方式，用户可以轻松达到最大传感器帧速率，并仅收集对测量有用的数据。
强大的平台

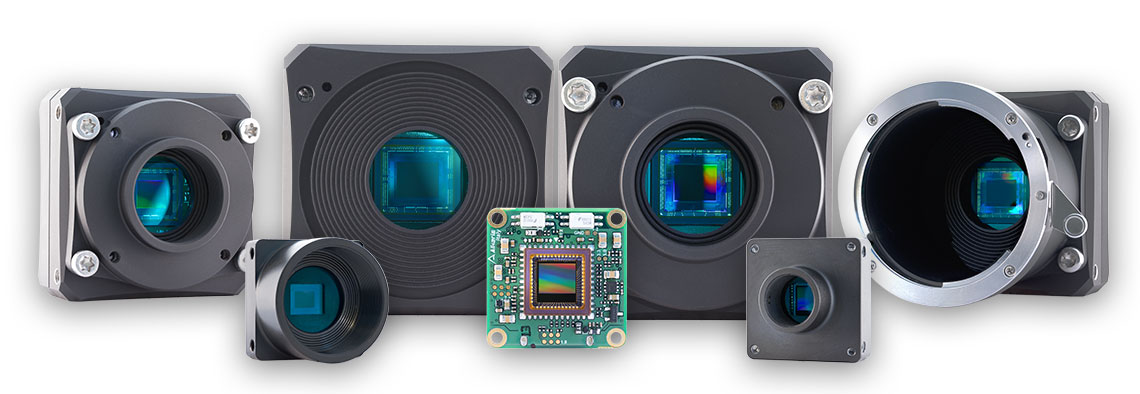

我们决定通过增加配备光学轮廓仪功能的新型号来扩展我们的标准面阵扫描相机阵容：通过这种方式，我们的用户可以利用具有 Alkeria 标准相机功能和规格的可靠且经过验证的系统。
我们的系统依赖于著名的 CELERA、CELERA One 和 ARIA 相机系列。每个轮廓分辨率高达 4112 像素，采集速度高达 2.62 kHz（128 行），您可以轻松找到适合各种测量应用的产品。
查看下面的技术规格选项卡，了解我们所有相机的规格。
高级界面
我们所有的相机都配有 USB3 接口。USB3 提供了最方便、最广泛的接口，在直接为相机供电的同时将速度性能推向了最高水平，因此无需外部电源。
通过多功能 I/O 接口，可以控制外部设备，如频闪灯、编码器等。根据相机型号的不同，用户可以依赖 2 个带有直接编码器接口的输入线、2 个输出线和 1 个输入/输出（RS422、RS644 LVDS、LVTTL）*。其多用途 I/O 连接器提供用户 I/O、帧触发和直接编码器接口。
*在 CELERA 和 CELERA One 型号上
驱动程序和软件
提供了一组易于使用的软件 API，允许开发人员在 Windows 和 Linux 上快速生成快速、干净的代码，在 Visual Studio 或 QT 环境中支持所有主要编程语言，如 Python、C#、VB 和 C++。
我们的软件开发套件与相机一起提供，与 Cognex VisionPro、MVTech Halcon、NI LabView 和其他用于工业应用的主要机器视觉软件完全兼容。
辅料
可根据要求提供的摄像机配件包括：
- F 接口适配器
- C 接口适配器
- S 卡口适配器
- 屏蔽 I/O 电缆
- 工业级 USB3 电缆
技术规格：
| Model | A15S-PRF | CO2K-PRF | C5S-PRF | C12SX-PRF |
|---|---|---|---|---|
| Resolution | 1456 x 1088 | 2048 x 1088 | 2464 x 2056 | 4112 x 3004 |
| Sensor | SONY Pregius™ IMX273 (*) | AMS CMV2000 | SONY Pregius™ IMX250 (*) | SONY Pregius™ IMX253 (*) |
| Format | 1 / 2.9 “ | 2 / 3 “ | 2/3 “ | 1,1″ |
| Pixel size | 3.45 µm x 3.45 µm | 5.5 µm x 5.5 µm | 3.45 µm x 3.45 µm | |
| Color / Mono | Mono | |||
| Profile speed (128 rows) | 1.57 kHz | 2.62 kHz | 1.89 kHz | 1.04 kHz |
| Pixel Format | MONO8, MONO16, RAW8, RAW16 | |||
| A/D Conversion | 8, 10, 12 bits | 10, 12 bits | 8, 10, 12 bits | |
| Synchronization | External trigger, software trigger | |||
| Shutter Control | 18 µs ÷ 5 s (global shutter) | 15 μs ÷ 5 s (global shutter) | 17 µs ÷ 5 s (global shutter) | 25 µs ÷ 5 s (global shutter) |
| Power Supply | < 2 W, powered by USB3 interface | < 3 W, powered by USB3 interface | ||
| Inputs / Outputs | 2 I/O, LVTTL levels (configurable GPIO or RS232 or direct encoder interface), 1 in (isolated), 1 out (isolated) | 2 in (direct encoder interface), 2 out, 1 I/O (RS422, RS644 LVDS, LVTTL) | ||
| Lens Adapter | Board level | C-mount only | S-mount only | Cased with C-mount | Cased with S-mount | C-mount, F-mount (optional) | ||
| Interface | USB3.2 Gen1x1 | 2 x USB3.2 Gen1x1 | ||
| Weight | < 5 g (board level) | 126 g (with C-mount adapter) | 150 g (with C-mount adapter) | |
| Size | 26,4 mm x 26,4 mm x 7,8 mm (board level) | 56 mm x 56 mm x 38.3 mm (with C-mount adapter) | 56 mm × 56 mm × 26.7 mm (without lens adapter) | |
| Conformity | CE, RoHS, FCC, IC | |||
| Controls | Shutter, gain, brightness, contrast, LUT and gamma correction | |||
| Operative Temp | 0 ÷ 50 °C | |||
COMS规格：

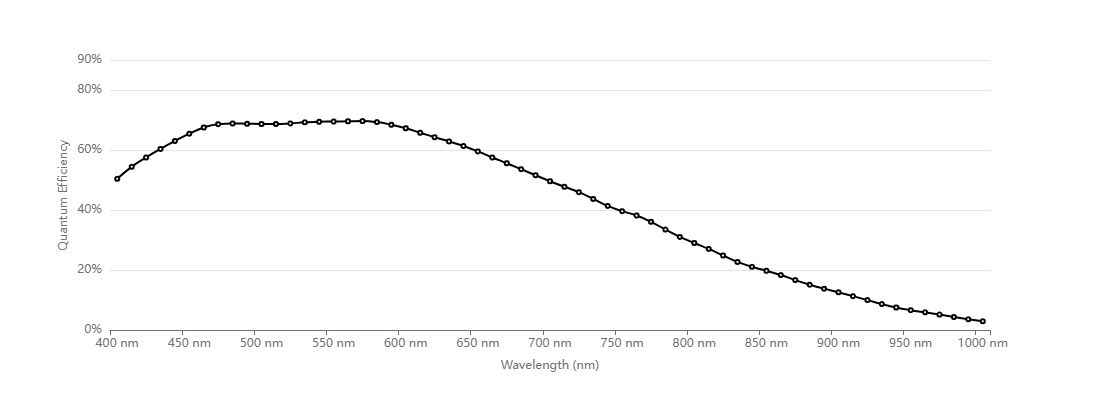

SONY IMX 250/252/264 – Mono

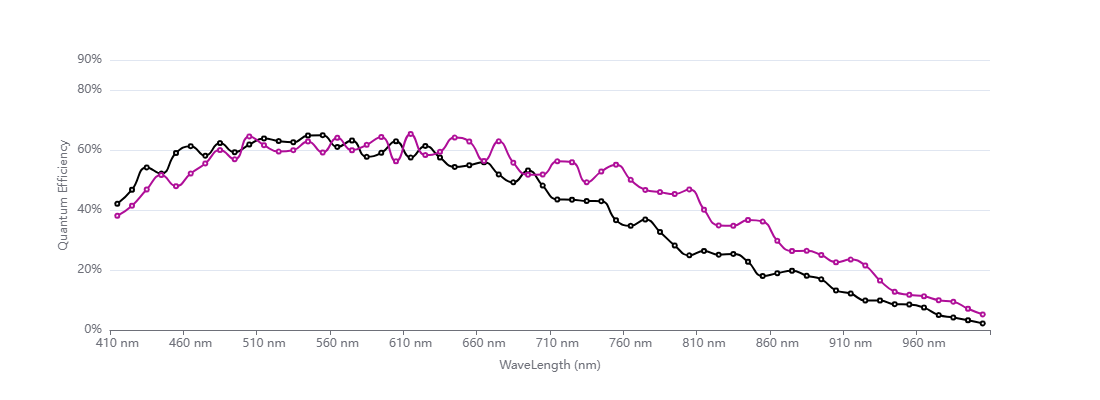

CMV 2000/4000 – Mono
IMX 273 – mono
相机设计和尺寸：
CELERA
CELERA One

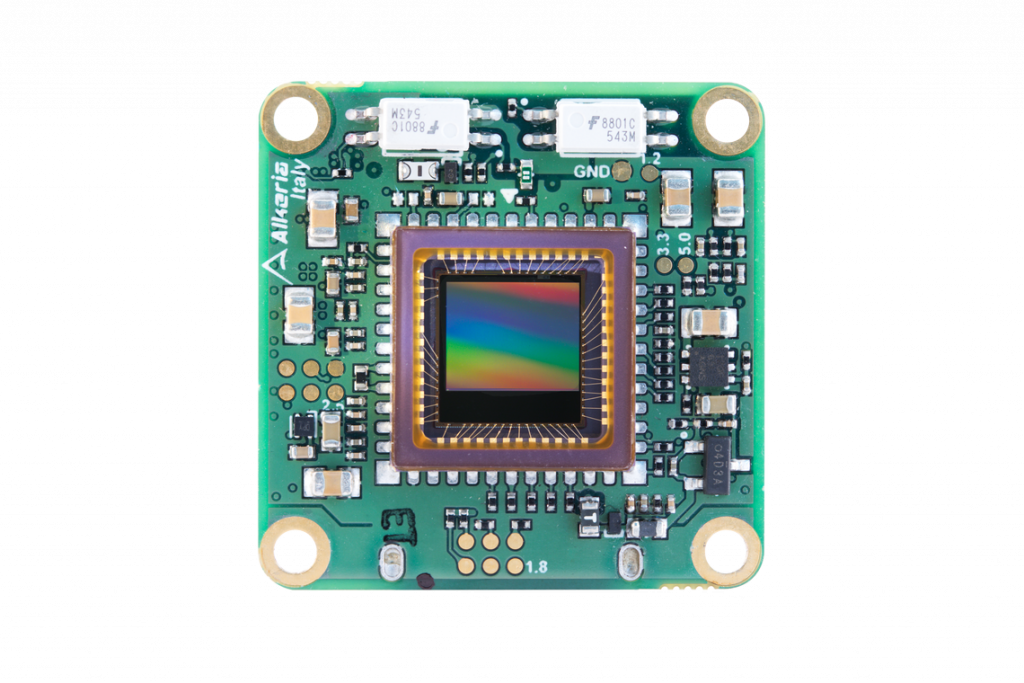

ARIA – board level
所有尺寸均以毫米表示。
