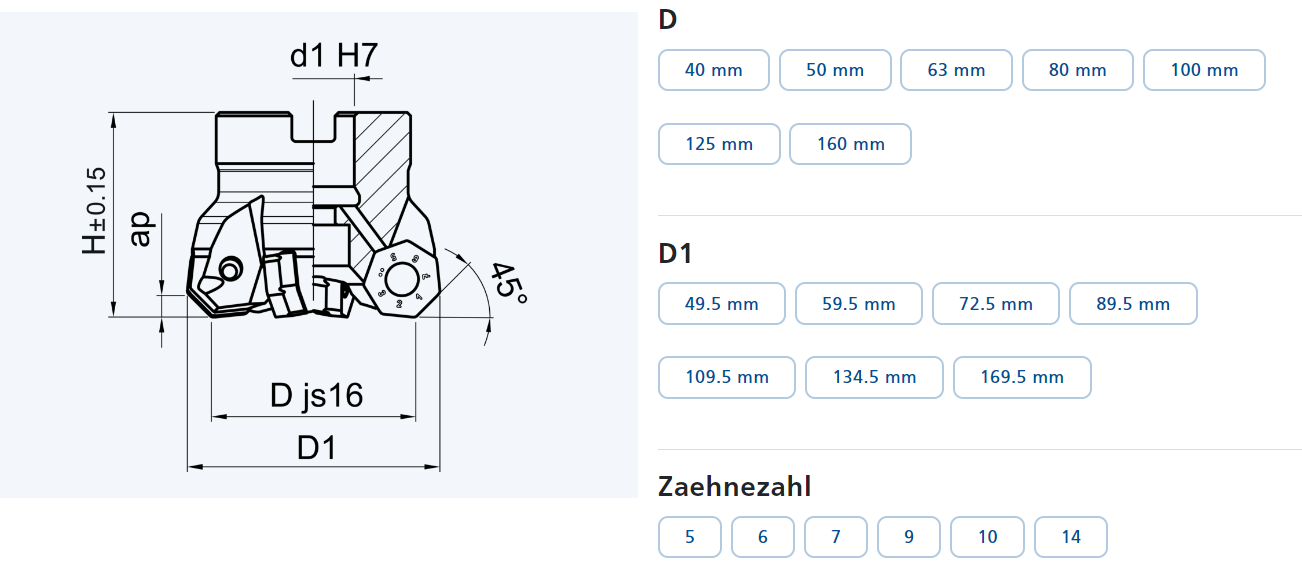

Specifications
Part No | Type (model) | D
mm
| D1
mm
| H
mm
| d1
mm
| d2
mm
| l1
mm
| ap
mm
| |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
40-XO 06 R / Var A | 40 | 49.5 | 40 | 16 | 8.5 | 18 | 4 | 5 | XOFU 06 05 | ||||
50-XO 06 R / Var A | 50 | 59.5 | 44 | 22 | 11 | 20 | 4 | 6 | XOFU 06 05 | ||||
63-XO 06 R / Var A | 63 | 72.5 | 44 | 22 | 11 | 20 | 4 | 7 | XOFU 06 05 | ||||
80-XO 06 R / Var A | 80 | 89.5 | 51 | 27 | 14 | 22 | 4 | 9 | XOFU 06 05 | ||||
100-XO 06 R / Var A | 100 | 109.5 | 55 | 32 | 18 | 25 | 4 | 10 | XOFU 06 05 | ||||
125-XO 06 R / Var A | 125 | 134.5 | 67 | 40 | 22 | 29 | 4 | 10 | XOFU 06 05 | ||||
160-XO 06 R / Var C | 160 | 169.5 | 67 | 40 | 54 | 29 | 4 | 14 | XOFU 06 05 | ||||
160-XO 06 R / Var C | 160 | 169.5 | 67 | 40 | 54 | 29 | 4 | 14 | XOFU 06 05 |
这些产品可分为四个主要系列：HEPTA系列、DELTA系列、SPEED系列和TWIST系列，其中包括立铣刀、套式铣刀、可调铣刀等不同类型。
按产品系列分类汇总
1. ALESA HEPTA 系列铣刀
这个系列以其 XO 06 刀片材质为特点。
| 产品名称 | 产品代码 | 规格描述 |
|---|---|---|
| ALESA HEPTA铣刀XO 06 | 1330 | XO 06 R 45° / 直径 40 – 160 |
| ALESA HEPTA SPEED铣刀XO 06 | 1329 | XO 06 R 15° / 直径 40 – 63 |
2. ALESA DELTA系列铣刀
这个系列以其 TN型刀片为特点，提供多种刀具类型。
| 产品名称 | 产品代码 | 规格描述 |
|---|---|---|
| ALESA DELTA立铣刀及螺纹铣刀 | 1306 | TN 11 R 90° / 直径 25 – 32 |
| ALESA DELTA铣刀 | 1303 | TN 11 / 18 – R 90° / 直径 43 – 103 |
| ALESA DELTA可调铣刀 | 1304 | TN 18 – R/e 90° / 直径 43 – 125 |
| ALESA DELTA套式立铣刀 | 1354 | TN 11 R 90° / 直径 25 – 32 |
| ALESA DELTA套式立铣刀 | 1354 | TN 18 R 90° / 直径 43 – 83 |
3. ALESA SPEED 系列铣刀
这个系列主要使用 SD 09 和 SD 12 刀片，有不同刃角。
| 产品名称 | 产品代码 | 规格描述 |
|---|---|---|
| ALESA SPEED铣刀SD 09 | 1318 | SD 09 R 15° / 直径 32 – 50 |
| ALESA SPEED铣刀SD 12 | 1322 | SD 12 R 15° / 直径 50 – 83 |
| ALESA SPEED立铣刀及螺纹铣刀 | 1352 | SD 09 R 15° / 直径 12 – 25 |
| ALESA铣刀SD 09 | 1316 | SD 09 R 45° / 直径 40 – 100 |
| ALESA铣刀SD 12 | 1319 | SD 12 R 45° / 直径 50 – 160 |
| ALESA立铣刀SD 09 | 1349 | SD 09 R 45° / 直径 16 – 40 |
4. ALESA TWIST系列铣刀
这个系列使用 AO 型刀片，提供多种类型和冷却方式的刀具。
| 产品名称 | 产品代码 | 规格描述 |
|---|---|---|
| ALESA TWIST铣刀 | 1311 | AO 10 R 90° / 直径 32 – 50 |
| ALESA TWIST立铣刀及螺纹铣刀 | 1347 | AO 10 R 90° / 直径 16 – 32 |
| ALESA TWIST铣刀 | 1311 | AO 15 R 90° / 直径 40 – 80 |
| ALESA TWIST可调铣刀 | 1311 | AO 15 R/e 90° / 直径 40 – 125 |
| ALESA TWIST Coolex铣刀 | 1340 | AO 15 R 90° / 直径 40 – 63 |
| ALESA TWIST立铣刀及螺纹铣刀 | 1347 | AO 15 R 90° / 直径 25 – 40 |
| ALESA TWIST铣刀 | 1312 | AO 20 R 90° / 直径 50 – 100 |
规格代码说明：
R 45°/90°： 表示主偏角。
R/e： 可能表示可调径向前角。
Ø： 表示刀具直径范围。
TN / SD / AO / XO： 表示刀片的槽型或材质代码。
