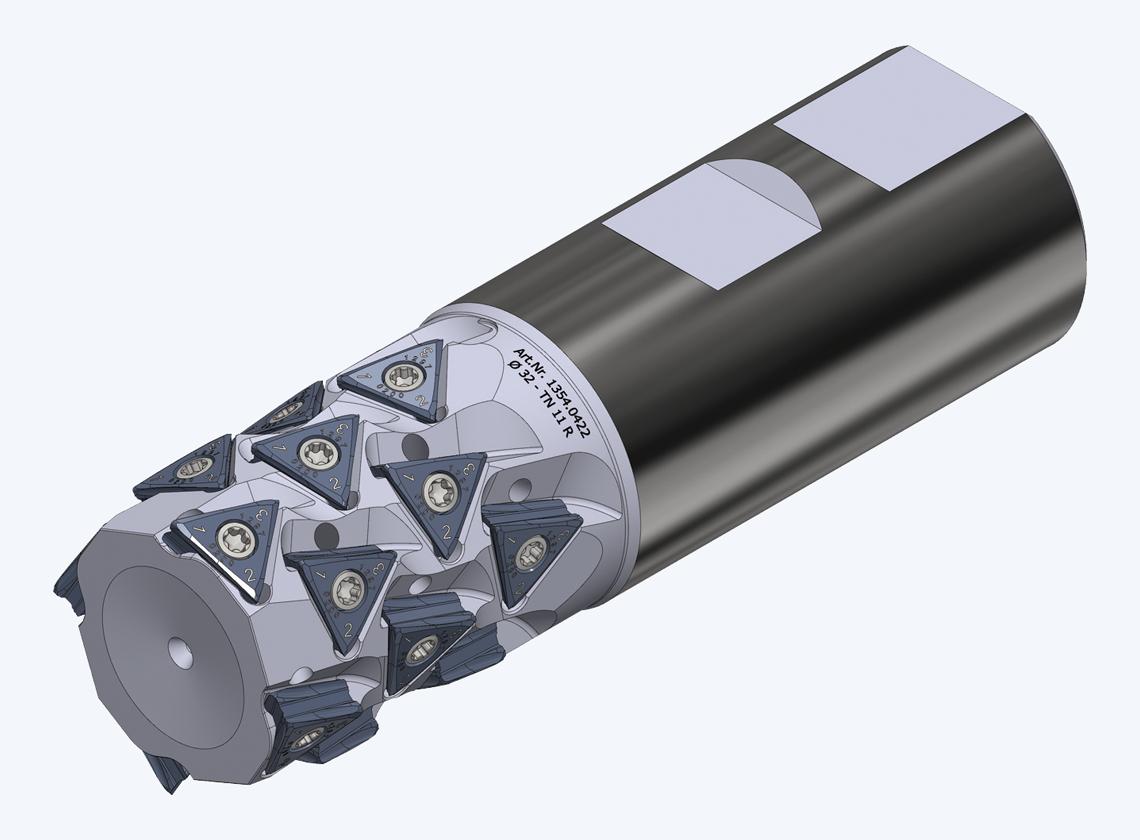

1354 – ALESA DELTA 辊式立铣刀 TN 11 R 90° / Ø 25 – 32
工具型号表

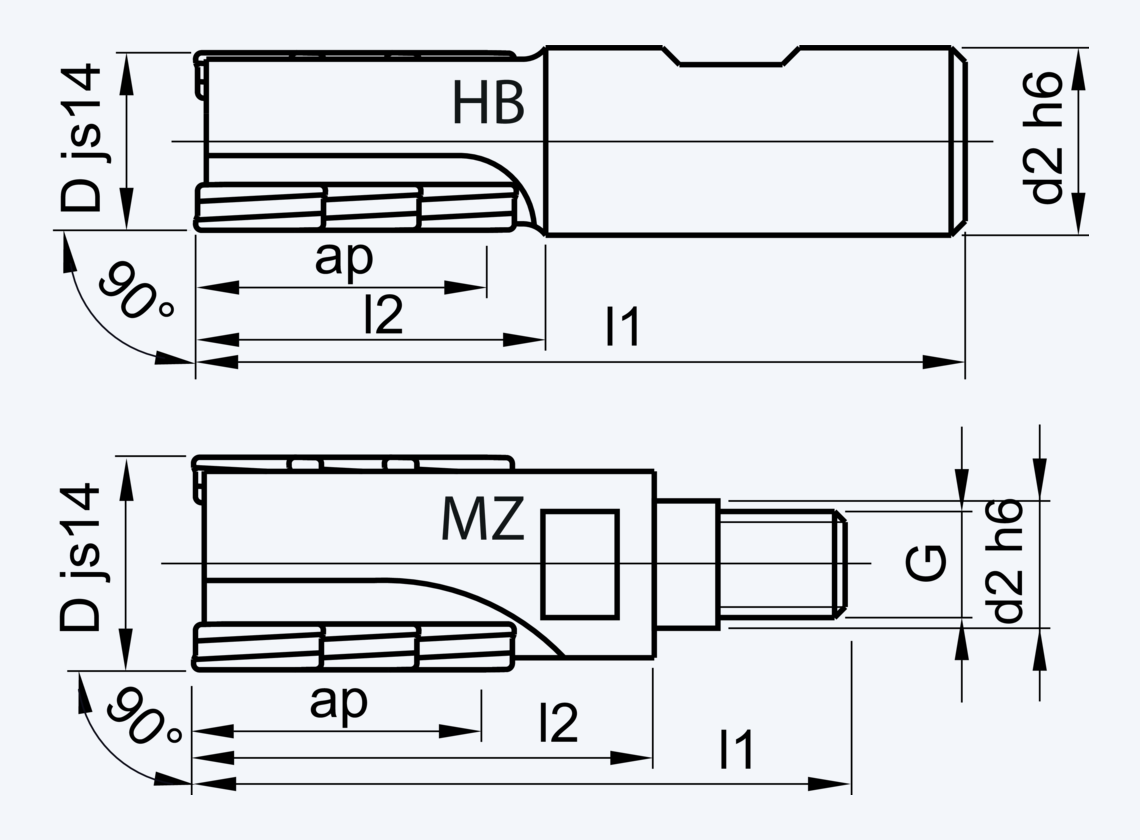

| 零件号 | 型号 | 类型 | D (mm) | l2 (mm) | d2 (mm) | G | l1 (mm) | ap (mm) | 适配刀片 |
|---|---|---|---|---|---|---|---|---|---|
| 13540382 | 25-TN 11 R 3×4 | HB | 25 | 38 | 25 | 96 | 30 | 3 x 4 | TNFU 11 S4 |
| 13540384 | 25-TN 11 R 2×4 | MZ | 25 | 52 | 12.5 | M12 | 72 | 30 | 2 x 4 |
| 13540422 | 32-TN 11 R 4×5 | HB | 32 | 46 | 32 | 108 | 37 | 4 x 5 | TNFU 11 S4 |
| 13540424 | 32-TN 11 R 3×5 | MZ | 32 | 64 | 17 | M16 | 86 | 37 | 3 x 5 |
交货范围：主体、螺钉及螺丝刀，不含可转位刀片。
可转位刀片
以下刀片适用于所选工具。如果您不确定或有任何问题，我们很乐意为您提供建议。
| 切削材料 | 涂层 | 零件号 | ISO 代码 | 详细参数 | 材料等级 |
|---|---|---|---|---|---|
| HM: CTS | AlCrN-VA | 12970200 | TNFU 11 S4 04 FR-321 | R 0.4 | R |
| HM: CTS | AlCrN-VA | 12970650 | TNFU 11 S4 PF FR-321 | 0.2×45° | R |
| HM: CTS | DLC-H | 12970201 | TNFU 11 S4 04 FR-321 | R 0.4 | R |
| HM: CTS | DLC-H | 12970651 | TNFU 11 S4 PF FR-321 | 0.2×45° | R |
| HM: CTS-X | TiNox | 12970267 | TNFU 11 S4 04 FR-731 | R 0.4 | R |
| HM: CTS-X | TiNox | 12970717 | TNFU 11 S4 PF FR-731 | 0.2×45° | R |
| HM: CTM | TiNox | 12970317 | TNFU 11 S4 04 FR-931 | R 0.4 | R |
技术信息
角铣刀
ALESA DELTA 螺旋磨削可转位刀片，适用于所有材料的平稳无振动加工。
最佳效果：ae 为直径的 10 – 20%。
