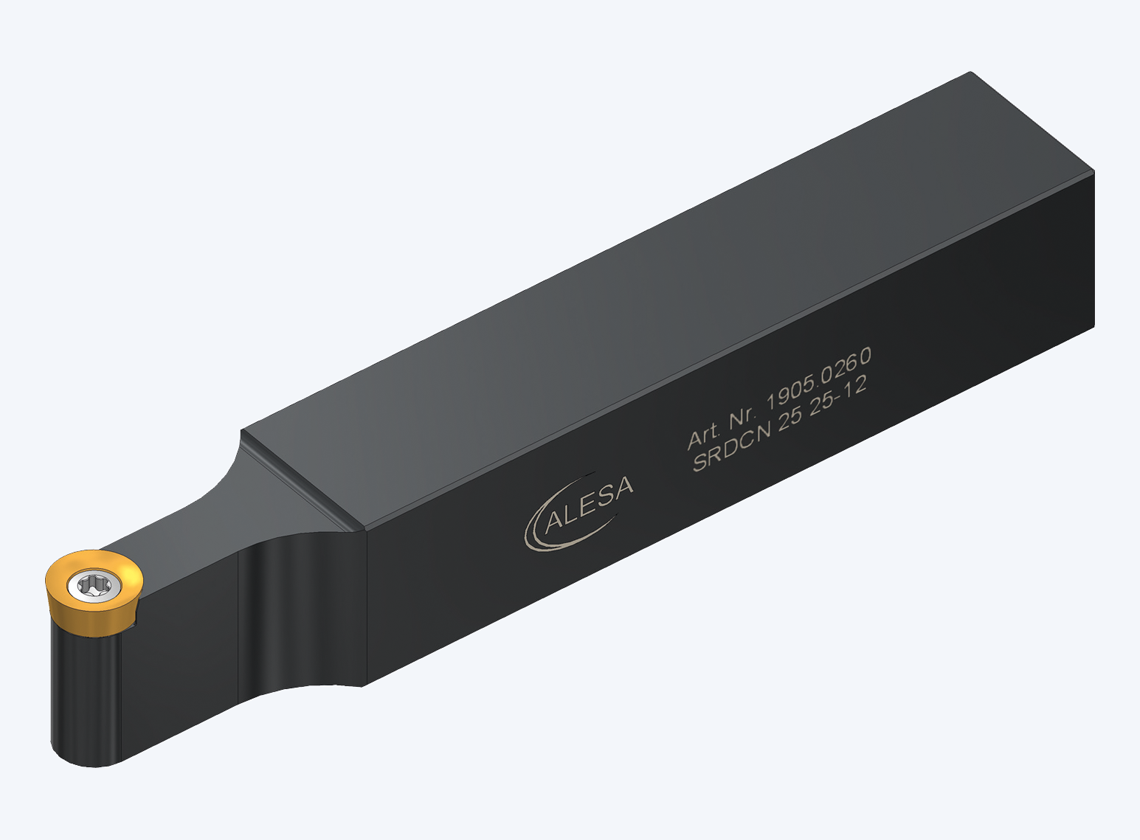

1905 – ALESA 夹持器 SR 用于外圆车削 RCFT / 16 – 32
工具型号表
| 零件号 | 型号 | h2 (mm) | b (mm) | l1 (mm) | h1 (mm) | f (mm) | l2 (mm) | 适配刀片 |
|---|---|---|---|---|---|---|---|---|
| 19050200 | SRDCN 16 16 06 | 16 | 16 | 100 | 16 | 12 | N | RCFT 06 |
| 19050300 | SRSCR 16 16 06 | 16 | 16 | 100 | 16 | 20 | 16 | R |
| 19050305 | SRSCL 16 16 06 | 16 | 16 | 100 | 16 | 20 | 16 | L |
| 19050220 | SRDCN 20 20 08 | 20 | 20 | 125 | 20 | 16 | N | RCFT 08 |
| 19050320 | SRSCR 20 20 08 | 20 | 20 | 125 | 20 | 25 | 20 | R |
| 19050325 | SRSCL 20 20 08 | 20 | 20 | 125 | 20 | 25 | 20 | L |
| 19050240 | SRDCN 20 20 10 | 20 | 20 | 125 | 20 | 22 | N | RCFT 10 |
| 19050340 | SRSCR 20 20 10 | 20 | 20 | 125 | 20 | 25 | 20 | R |
| 19050345 | SRSCL 20 20 10 | 20 | 20 | 125 | 20 | 25 | 20 | L |
| 19050260 | SRDCN 25 25 12 | 25 | 25 | 150 | 25 | 24 | N | RCFT 12 |
| 19050360 | SRSCR 25 25 12 | 25 | 25 | 150 | 25 | 32 | 25 | R |
| 19050365 | SRSCL 25 25 12 | 25 | 25 | 150 | 25 | 32 | 25 | L |
| 19050280 | SRDCN 32 25 16 | 32 | 25 | 170 | 32 | 28 | N | RCFT 16 |
| 19050290 | SRDCN 32 32 20 | 32 | 32 | 170 | 32 | 32 | N | RCFT 20 |
交货范围：主体及所有螺钉，不含可转位刀片。
可转位刀片
以下刀片适用于所选工具。如果您不确定或有任何问题，我们很乐意为您提供建议。
| 切削材料 | 涂层 | 零件号 | ISO 代码 | 类型 G/K | d (mm) | s (mm) | d1 (mm) | 材料等级 |
|---|---|---|---|---|---|---|---|---|
| HSS-E | TiN | 15760200 | RCFT 06 02 M0 | G | 6 | 2.38 | 3 | 25° |
| HSS-E | TiN | 15760240 | RCFT 08 03 M0 | G | 8 | 3.18 | 3.6 | 25° |
| HSS-E | TiN | 15760300 | RCFT 10 T3 M0 | G | 10 | 3.97 | 4.5 | 25° |
| HSS-E | TiN | 15760400 | RCFT 12 04 M0 | G | 12 | 4.76 | 5.5 | 25° |
| HSS-E | TiN | 15760500 | RCFT 16 06 M0 | G | 16 | 6.35 | 5.5 | 25° |
| HSS-E | TiN | 15760600 | RCFT 20 06 M0 | G | 20 | 6.35 | 6.5 | 25° |
| HSS-E | TiAlN | 16510200 | RCFT 06 02 M0 | G | 6 | 2.38 | 3 | 25° |
| HSS-E | TiAlN | 16510240 | RCFT 08 03 M0 | G | 8 | 3.18 | 3.6 | 25° |
| HSS-E | TiAlN | 16510300 | RCFT 10 T3 M0 | G | 10 | 3.97 | 4.5 | 25° |
| HSS-E | TiAlN | 16510400 | RCFT 12 04 M0 | G | 12 | 4.76 | 5.5 | 25° |
| HSS-E | TiAlN | 16510500 | RCFT 16 06 M0 | G | 16 | 6.35 | 5.5 | 25° |
| HSS-E | TiAlN | 16510600 | RCFT 20 06 M0 | G | 20 | 6.35 | 6.5 | 25° |
技术信息
外圆车削
端面车削
仿形车削
切槽
- 经典的精加工工具。
- 通过优化冷却，可以延长工具寿命。
- K 型可转位刀片用于控制切屑形成或作为断屑器。
- 高正前角几何形状显著降低切削力。
