AHS双脊波导喇叭天线SAS-571描述
高增益、低驻波比、高达300瓦连续波的输入处理能力以及坚固的设计使这种EMC喇叭天线在抗扰度和发射测试方面都非常出色。
特征
700 MHz至18 GHz
在1米、3米和10米水平极性下单独校准
FCC、MIL-STD、CISPR和TEMPEST测试
坚固的结构
线极化
产品详细信息
A.H.Systems的双脊波导喇叭天线是一种宽带天线，在700 MHz到18.0 GHz的频率范围内具有出色的性能。高增益、低驻波比、高达300瓦连续波的输入处理能力以及坚固的设计使这种EMC喇叭天线在抗扰度和发射测试方面都非常出色。
今天，请咨询A.H.Systems天线专家，了解附加电池供电前置放大器选项将如何提高您的测试能力。
包括的零件：
SAS-571天线
3“L型支架，用于安装1/4-20螺纹
天线校准手册
*包括1米、3米和10米水平极性的校准数据和证书
| Frequency Range: | 700 MHz – 18 GHz |
| Antenna Factor: | 22 to 44 dB/m |
| Gain (dBi): | 1.4 to 15 dBi |
| Maximum Continuous Power: | 300 Watts |
| Max Radiated Field: | 200 V/m |
| Pattern Type: | directional |
| 3dB Beamwidth (E-Field): | 48° (average) |
| 3dB Beamwidth (H-Field): | 30° (average) |
| Impedance: | 50 ohm |

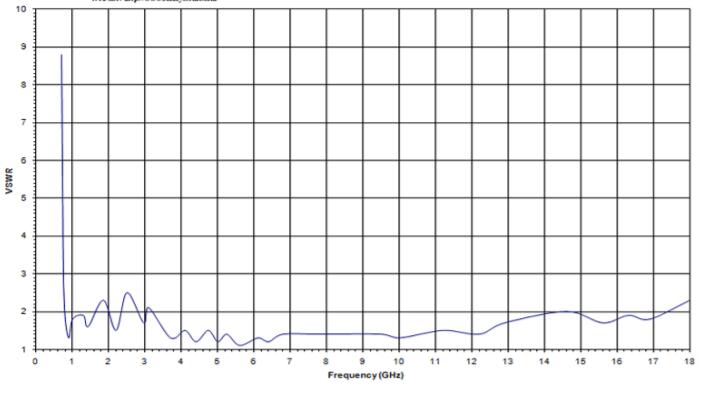

| Average VSWR: | <2:1 (3.5:1 max) |
| Connector: | N-Type, female |
| Mounting Base: | ¼ – 20 Thread, female |
