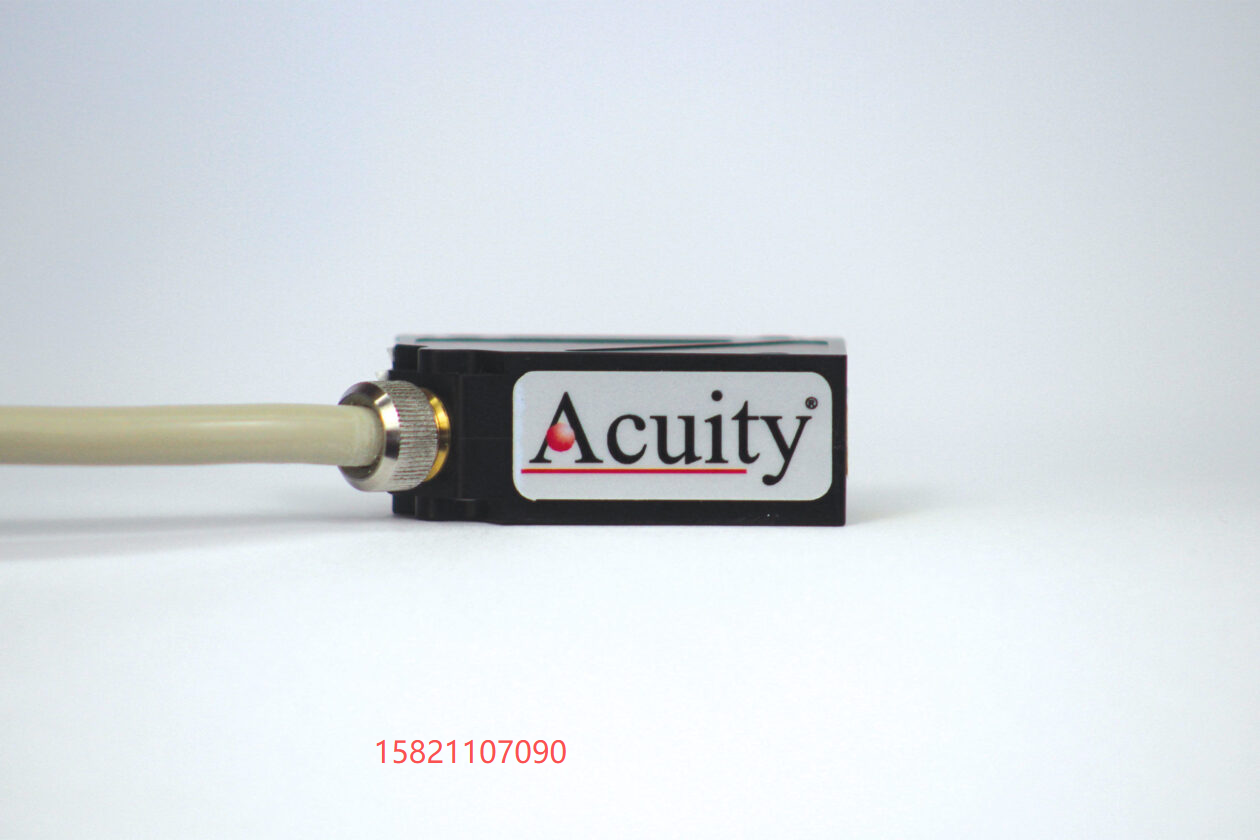

Acuity Laser Short Range Sensors AR100 Super Compact Laser Triangulation Sensor AR100超紧凑型激光三角测量传感器
咨询热线 15821107090
AR100是世界上最小的激光测量传感器之一。超紧凑型AR100的尺寸范围从10毫米（0.4英寸）到500毫米（19.7英寸）不等，外壳尺寸单一。它可以每秒进行9,400次测量，并且对大多数型号的整个测量范围具有±0.05%的线性度。简而言之，AR100非常适合尺寸紧凑、预算庞大且不能牺牲性能的应用
小型激光，大范围，令人印象深刻的精度，激光三角测量传感器AR100紧凑型激光三角测量传感器测量仅17 x 45 x 30.5mm （0.67 x 1.77 x 1.2英寸）的所有型号和重量仅40克（0.088磅）没有其电缆。它有6种不同的范围：10mm， 25mm, 50mm, 100mm， 250mm和500mm。
一般认为，三角测量激光越小，射程越长，精度就越低。这在很大程度上是正确的，但探测器和小型化光学的改进大大减少了这种权衡。AR100在10mm至100mm型号的全测量范围内具有0.05%的线性度和0.01%的分辨率，在250mm和500mm型号的全测量范围内具有0.1%的线性度和0.02%的分辨率（250mm的分辨率为0.01%）。AR100的最大采样率为9.4 kHz，因此您也不会牺牲速度。多种激光颜色AR100配备了2级，眼睛安全激光（< 1mW），可选红色（660纳米）或蓝色（405纳米）。大多数应用使用更常见（也更便宜）的红色激光器工作得很好，但如果你的应用有一个目标，吸收或发射太多的红光，蓝色激光的选择可能会有所不同。我们的激光传感器都是基于非接触式测量。经得起环境考验AR100的外壳等级为IP67，因此它可以承受尘土飞扬的环境和偶尔的飞溅。输出和输入可选择标准RS232或可选RS485串行接口与计算机或PLC通信。AR100还带有模拟输出-您可以选择4-20mA或0-10V。模拟输出可以编程为具有自定义测量跨度，最小值和最大值可以设置为激光范围内的任何点。AR100激光三角测量传感器具有指示报警的限位输出。这对于在目标到达设定位置时触发外部设备是有用的。AR100还具有接收外部触发器的线路，以进行单距离测量。
| Model AR100 | -10 | -25 | -50 | -100 | -250 | -500 |
| Base Distance X, mm [in.] | 20 [0.79] | 20 [0.79] | 30 [1.18] | 55 [2.17] | 65 [2.56] | 105 [4.13] |
| Range, mm [in.] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.97] | 250 [9.84] | 500 [19.69] |
| Linearity, % | ± 0.05% of the full scale range | ± 0.1% | ||||
| Resolution, % | 0.01% of the full scale Range (for digital ouput) | 0.02% | ||||
| Temperature Drift | 0.02% range/ ℃ | |||||
| Maximal Sampling Rate, Hz | 9,400 Hz | |||||
| Light Source | Red semiconductor laser, 660 nm wavelength or UV semiconductor laser 405 nm wavelength (BLUE version) | |||||
| Output Power, mV | ≤1 | |||||
| Laser Safety Class | 2 (IEC60825 -1) | |||||
| Enclosure rating | IP67 | |||||
| Operating Temperature, ℃ | Opt temp: -10 … +50 °C | |||||
| Weight (without cable) | 40 g | |||||
| Size, mm [in.] | 17x45x30.5 [0.67×1.77×1.2] | |||||
