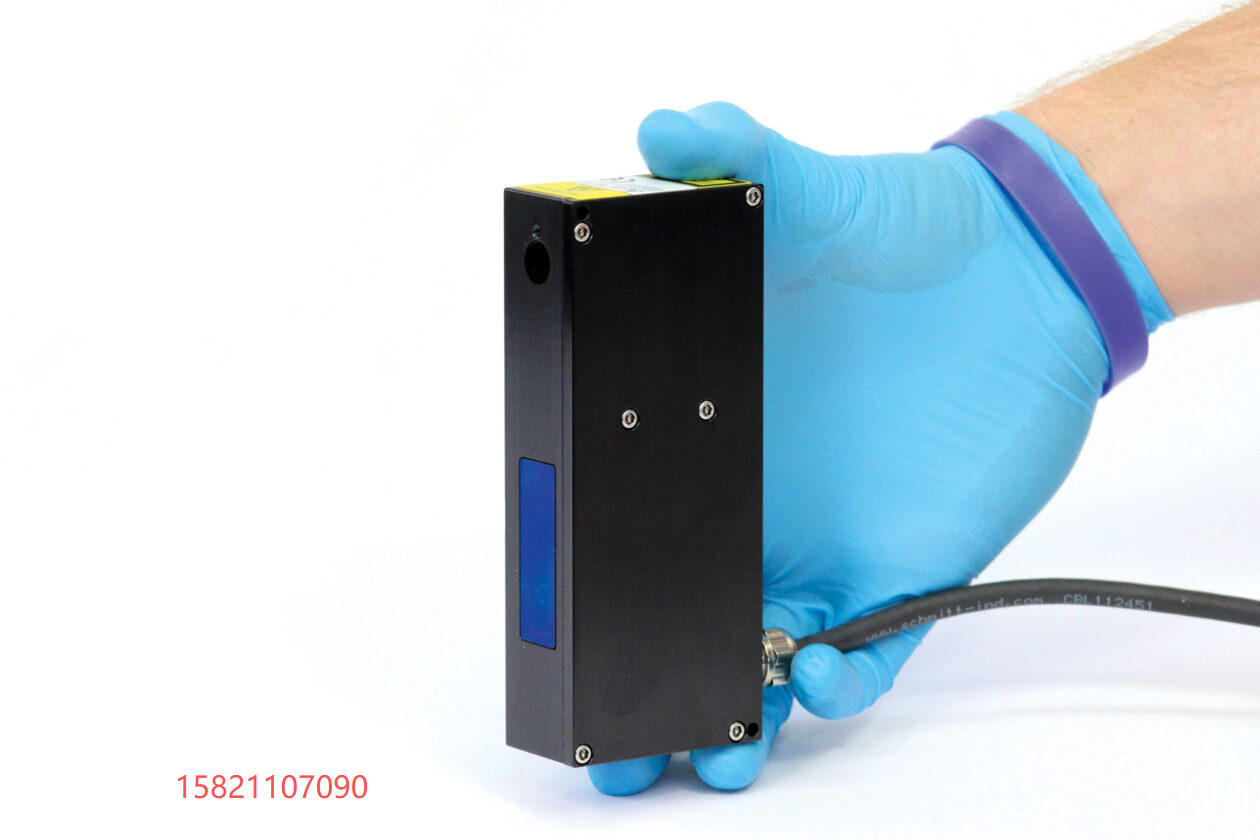

Acuity Laser Short Range Sensors 短距离激光传感器 AR700 Laser Displacement Sensor

咨询热线 15821107090

AR700 激光位移传感器是 Acuity 的顶级、最精密的激光三角测量传感器。AR700 系列包含测量范围从 0.125 英寸到 50 英寸的型号，分辨率低至 1/6 微米。凭借高达 9.4kHz 的采样速度和测量范围 0.03% 以内的线性度，AR700 是一款适用于许多挑战性应用的多功能传感器。

行业高精度

AR700 激光位移传感器系列包含 14 种型号，测量范围从 0.125 英寸（3.2 毫米）到 50 英寸（1270 毫米）不等。AR700 的线性度在行业内处于领先水平，为测量范围的 ±0.03%。该系列所有型号在整个测量范围内的分辨率均为 0.005%，部分型号甚至能达到 1/6 微米的分辨率。Acuity 引以为豪的是，我们的规格参数在实际应用中是真实可靠的。我们鼓励客户索取以往的 AR700 校准证书，以此作为该传感器在理想条件下真实精度的例证。

高速性能

AR700 传感器的采样率可调，最高可达 9400 赫兹，能够满足高速应用的需求。AR700 可采用特殊触发模式实现多传感器同步，但在此情况下，最高速度会降至 4500 赫兹。

输入 / 输出选项

AR700 激光位移传感器标配多种串行和模拟输出。在串行通信方面，包含 RS232 和 RS422，可与计算机或 PLC 进行通信。RS232 和 RS422 的数据格式包括 ASCII 英文格式、公制格式、原生格式以及两种二进制输出格式。该传感器可输出的错误代码包括：目标过近、目标过远、未检测到目标以及激光关闭。

模拟输出包括 4-20 毫安电流环、0-10 伏输出以及两个 NPN 集电极开路限位开关。所有参数和设置均可通过传感器上的按钮或计算机串行命令进行选择，使用便捷。

为需要顶级精度的应用而打造

AR700 位移传感器激光器提供多种传感器选项，以满足各种各样的环境和应用需求。可订购不同的激光功率和可选的带通滤波器，从而在高环境光的应用场景中，或在测量辐射目标、深色目标或光亮目标的距离时，提升传感器性能。所有 AR700 激光传感器都配备可编程选项，包括背景光消除、采样优先级和曝光限制控制，以提高传感器在特定环境下的性能。

该系列的所有型号都内置自动增益控制功能，即便目标颜色存在差异，也能确保测量质量。AR700 常用于厚度、位置和距离测量等传统应用，但其在要求极高准确度和精度的应用中需求量最大。

基准距离：从传感器表面到测量边缘起点的偏移距离。在测量范围的中间位置，精度最高，且激光光斑尺寸最小。

量程：测量端点之间的工作距离，传感器在此范围内能可靠地测量位移。

分辨率：传感器可检测到的最小距离变化。以满量程范围的百分比表示。

线性度：在测量范围内，与最佳拟合直线的最大偏差，由传感器数据生成，并参考真实距离刻度。以量程的 ±% 表示。

采样率：从传感器获取数据样本的速度。


AR 700 Model	_0125	_250	_0500	_1	_2LR	_2	_4	_6	_8	_12c	_12	_16	_24	_32	_50
Range (in)	0.125	0.25	0.5	1	2	2	4	6	8	12	12	16	24	32	50
Range (mm)	3.175	6.35	12.7	25.4	50.8	50.8	101.6	152.4	203.2	304.8	304.8	406.4	609.6	812.8	1270
Base Distance (in)	0.4375	0.625	1	1.5	5.2	2.38	3.06	7	8	9	11	13	31	26	31
Base Distance (mm)	11.11	15.88	25.4	38.1	132.1	60.45	77.72	177.8	203.2	228.6	279.4	330.2	787.4	660.4	787.4
Linearity (+/-)	0.03% of Range, 500 Hz, to white target (85% diffuse reflectance)												0.03%*	0.05%*	0.1%*
Linearity 10^3 (+/-)	0.04	0.08	0.15	0.3	0.6	0.6	1.2	1.8	2.4	3.6	3.6	4.8	7.2	16	50
Linearity μm (+/-)	0.95	1.9	3.8	7.6	15	15	31	46	61	91	91	122	183	406	1270
Resolution	0.005% of Range
Resolution in 10^3	0.006	0.013	0.025	0.05	0.1	0.1	0.2	0.3	0.4	0.6	0.6	0.8	1.2	1.6	2.5
Resolution μm	0.16	0.32	0.64	1.3	2.6	2.6	5.1	7.6	10.2	15.2	15.2	20.5	30.5	41	63.5
Laser Spot Size μm	30	35	40	60	95	65	70	95	120	130	135	150	200	250	300
Weight w/cable	13.1 oz. / 370 g				15 oz.	13.1 oz. / 370 g			15.0 oz. / 425 g		43.2 oz. / 1225 g		75.7 oz. / 2146 g
Laser Class	2	2	2	2	3R	2	2	3R	3R	3R	3R	3R	3R	3R	3R
Laser Class	Complies with 21 CFR 1040 with Laser Notice #50 and IEC/EN 60825-1:2001
Laser Type	650 nm, 1 mW visible RED							670 nm, 5 mW visible RED
Laser Type								OPTIONAL 660 nm, 25 mW visible RED (Class 3B)
Sampling Rates	0.2 – 9400 Hz, or sample trigger (serial command or analog)
Environmental	NEMA – 4, IP67
