AP820 二维激光扫描仪系列提供多种外壳尺寸、测量范围以及二极管 / 配件选项，可用于广泛的测量应用场景。这款二维 / 三维传感器在反光或粗糙的目标物上，以及在高环境光的环境中都能表现出色。该传感器的自动增益和高动态范围使其能够在复杂应用中进行测量，甚至可以对尖锐目标物进行边缘扫描。

高精度传感器与激光线三角测量原理

AccuProfile™ 820 激光扫描仪采用高精度传感器，通过发射可见激光的三角测量光束在目标表面形成一条线，以此来确定位移和表面高度。来自表面的反射光由传感器内部的二维探测器从某个角度进行接收。扫描仪的微处理器根据漫反射激光线的像素数据计算出二维轮廓剖面。该轮廓剖面通过以太网通信传输至计算机。通过将扫描仪的位置与来自传送带、线性平台或机器人运动的编码器输入同步，可生成实时 3D 轮廓。该系列有多种型号，每种型号都有不同的测量范围和视场。

用于复杂表面测量的紧凑设计

Acuity AP820 激光扫描仪能完美满足多种测量应用的所有要求，即便在复杂环境中也能灵活集成。AP820 2D-3D 激光轮廓仪的一个特别优势是其对环境光干扰具有高稳定性。扫描仪先进的 CCD 探测器拥有极高的动态光学范围，使得这些设备几乎可以测量任何类型的不透明表面，无论是光滑的还是粗糙的、明亮的还是黑暗的。此外，该传感器在尖锐边缘和过渡处表现出色，而其他传感器在这些地方可能会产生嘈杂的结果。所有这些性能都是在相对较低的激光功率和允许的激光等级下实现的。

适用于多种应用的多功能产品特性

AP820 系列可满足大量非接触式测量应用，用于检测表面轮廓、尺寸、变形、平面度、间隙、体积、高度和厚度。产品特性如下：

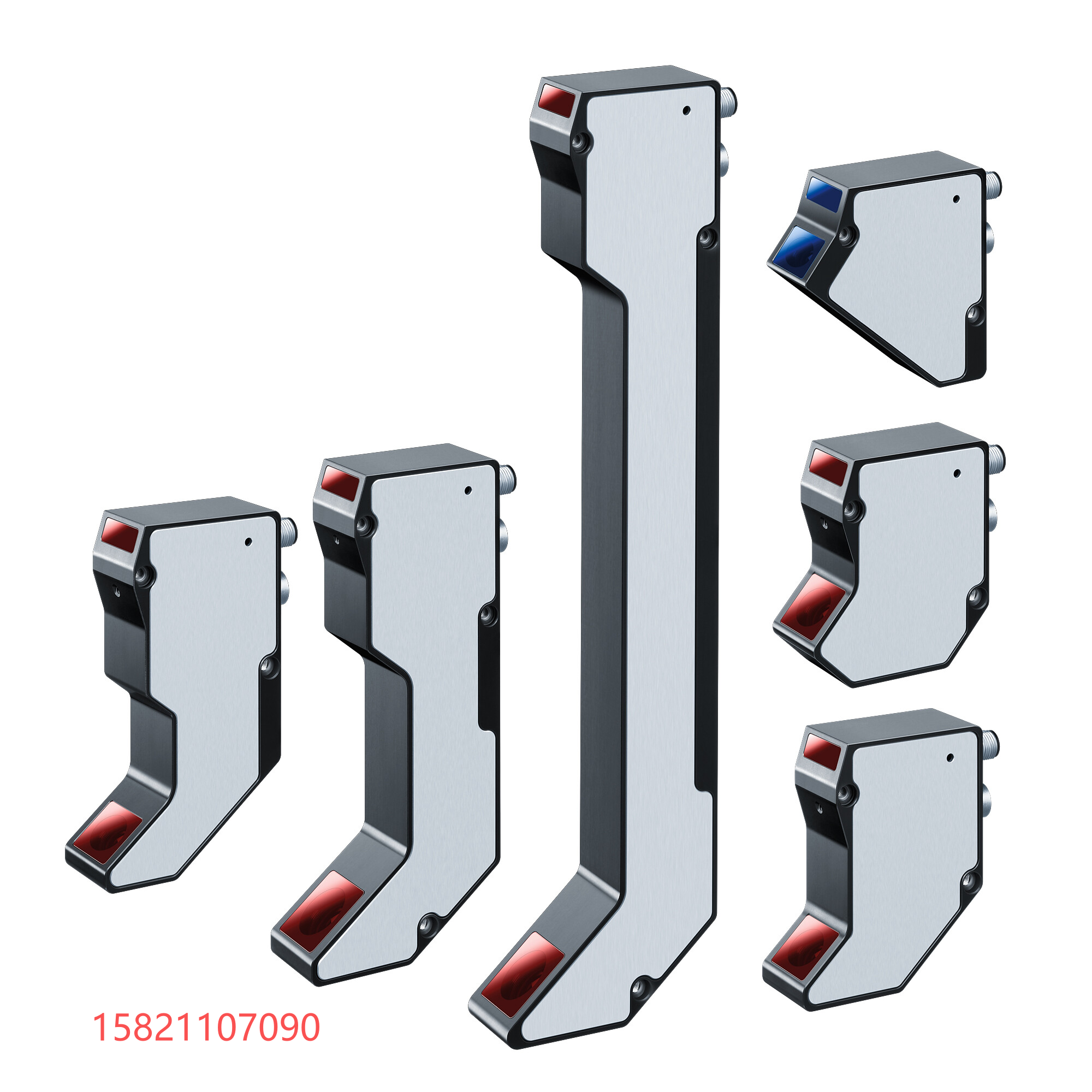

多种外壳尺寸和测量范围可供选择
・X 测量范围（宽度）为 4.5 至 650 毫米
・Z 测量范围（高度）为 5.9 至 1000 毫米
・激光波长：蓝色 405/450 纳米，红色 658 纳米
・抗外界光线干扰能力强
・抗振动和抗冲击性能强
・高温应用（炽热材料）可选用空气 / 水冷却装置

820 Laser Scanner Model	_5	_20	_40	_60	_80	_120	_240	_400
Range in Z-axis	5.9 [0.23]	20 [0.79]	40 [1.6]	60 [2.4]	80 [3.2]	120 [4.7]	240 [9.5]	400 [15.7]
Range Beginning (z axis)	38 [1.5]	53 [2.1]	50 [2.0]	53 [2.1]	60 [2.4]	84 [3.3]	220 [8.7]	330 [13.0]
Range End (z axis)	43.9 [1.7]	73 [2.9]	90 [3.5]	113 [4.5]	140 [5.5]	204 [8.0]	460 [15.7]	730 [28.7]
Linearity, Z axis µm [10^3 in.]	± 0.06% of the Z range
Linearity, Z axis µm [10^3 in.]	3.5 [0.14]	12 [0.47]	24 [0.95]	36 [1.4]	48 [1.9]	72 [2.8]	144 [5.7]	240 [9.4]
Resolution Z axis, µm [10^3 in.]	3.0 [0.12]	11 [0.43]	19 [0.75]	31 [1.2]	42 [1.7]	63 [2.5]	112 [4.4]	213 [8.4]
Field of View X-axis, range beginning	3.9 [0.15]	10 [0.39]	20 [0.79]	30 [1.2]	40 [1.6]	60 [2.4]	120 [4.7]	200 [7.9]
Field of View X-axis, range end	5.0 [0.20]	13 [0.51]	27 [1.1]	40 [1.5]	55 [2.2]	80 [3.2]	160 [6.3]	280 [11.0]
Scan frequency	up to 200 Hz (profiles/s) for the full range
