美国Acuity Laser AR550高速激光传感器 最快三角测量设备 采样率高达70kHz

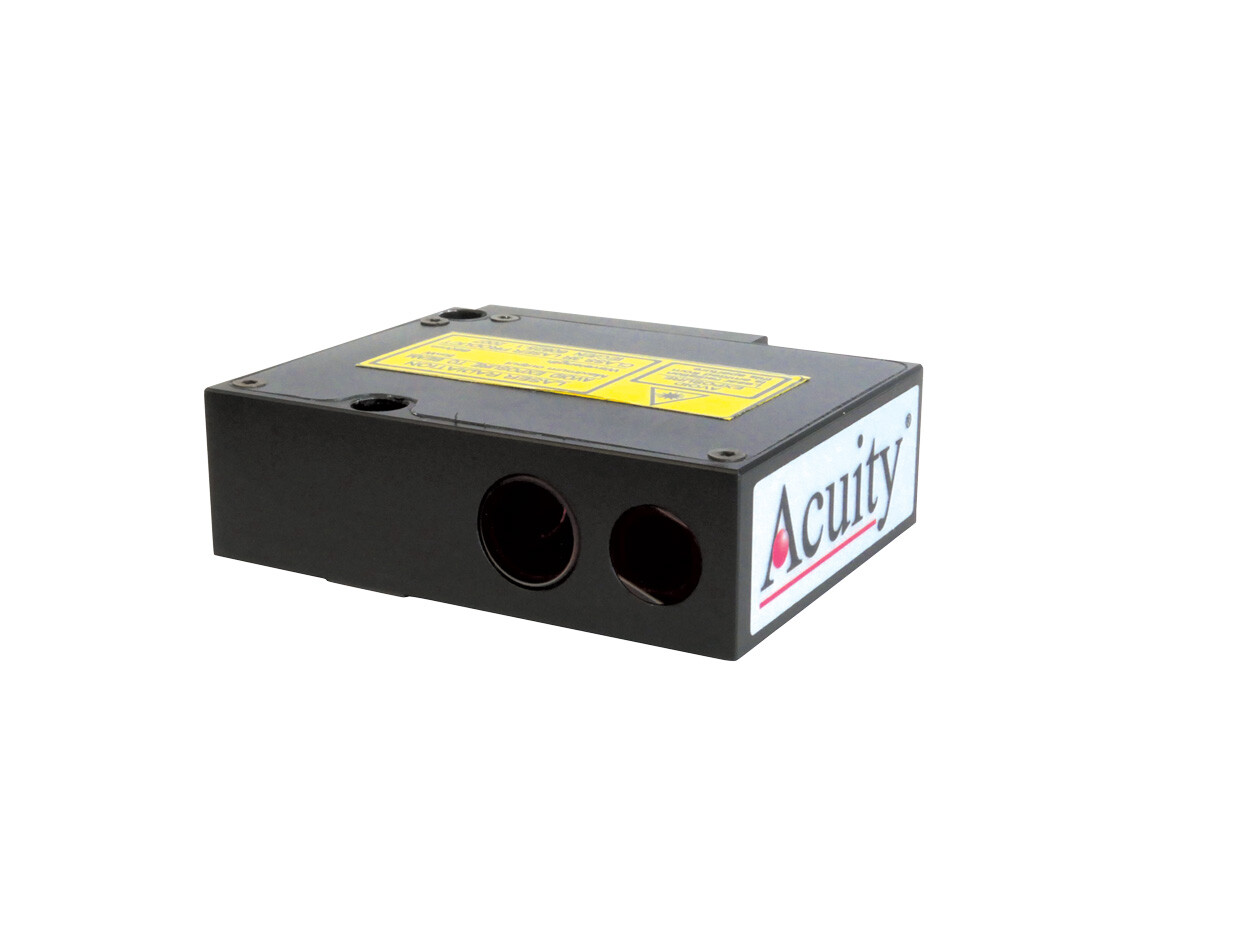

AR550 高速激光传感器

短距离传感器

AR550 高速激光传感器是 Acuity 最快的三角测量设备，适用于尺寸和距离测量。其采样率高达 70kHz，通常用于需要高速测量的应用场景，如振动测量、道路扫描、车辆碰撞测试和弹道测量。

产品描述

行业领先的速度——高达 70kHz

• AR550 高速激光传感器采用紧凑型设计，提供 9 种不同的测量范围：2mm、5mm、10mm、25mm、50mm、100mm、250mm、500mm 和 750mm。
• 该高速激光传感器的线性度为 ±0.15%，分辨率高达 0.01%（在整个测量范围内）。
• 所有 AR550 传感器均标配以太网输出和 0-10V 模拟输出，并可选 RS232 或 RS485 串行通信。
• AR550 的采样率可自定义，通过以太网输出可传输高达 70kHz 的采样率。
• AR550 高速激光传感器的独特规格使其成为需要极高采样率和精确测量的应用的理想选择。

多功能选项——激光二极管选项及配件

• AR550 提供多种功率选项，适用于红色（660 nm）和蓝色（405 nm、450 nm）激光器。
• 根据量程，用户可以选择 Class 3R（< 5 mW）或 Class 3B（最高约 100 mW）激光器。
• 高功率激光器特别适用于目标较暗或较远的场景，并可在低功率激光器亮度不足时帮助降低噪声。

工作温度范围

• AR550 的正常推荐工作温度范围为 -10°C 至 60°C（14°F 至 140°F），可在大多数环境中无需修改即可使用。
• 如果应用环境超出常规范围，AR550 提供以下工厂安装选项：
  • 内置加热器：支持在低至 -30°C（-22°F）的温度下运行。
  • 空气护套：支持在高达 120°C（248°F）的环境温度下运行。
  • 防溅护罩：防止水溅到激光窗口上干扰光束或光学系统。

适用于多功能高速应用

与其他高速传感器不同，AR550 的电子元件直接集成在紧凑的传感器内部。其独特的尺寸和高速能力使其能够安装在各种需要高速测量的环境中，包括以下应用：

• 道路扫描：路面、道路轮廓、道路纹理等。
• 振动测量：扬声器位移、发动机位移、结构位移测试。
• 快速事件捕捉：碰撞测试传感器、环境/基础设施测试。
• 高温目标的高速测量。

输出和输入

• 所有 AR550 高速传感器均标配以太网输出和 0-10V 模拟输出，并可选 RS232 或 RS485 串行通信。
• 以太网接口仅用于数据传输，传感器参数只能通过串行通信进行调整或设置。
• AR550 具有限位输出功能，可用于指示警报。当目标达到设定位置时，可触发外部设备。
• AR550 还支持接收外部触发信号，以进行单次距离测量。

规格表

术语解释

1. 基准距离：从传感器表面到测量起始点的偏移距离。在量程中点处精度最高，激光光斑尺寸最小。
2. 量程：传感器能够可靠测量位移的工作距离范围。
3. 分辨率：传感器能够检测到的最小距离变化，以满量程的百分比表示。
4. 线性度：传感器测量数据与真实距离标尺之间的最大偏差，以满量程的百分比表示。
5. 采样率：从传感器获取数据样本的速度。
