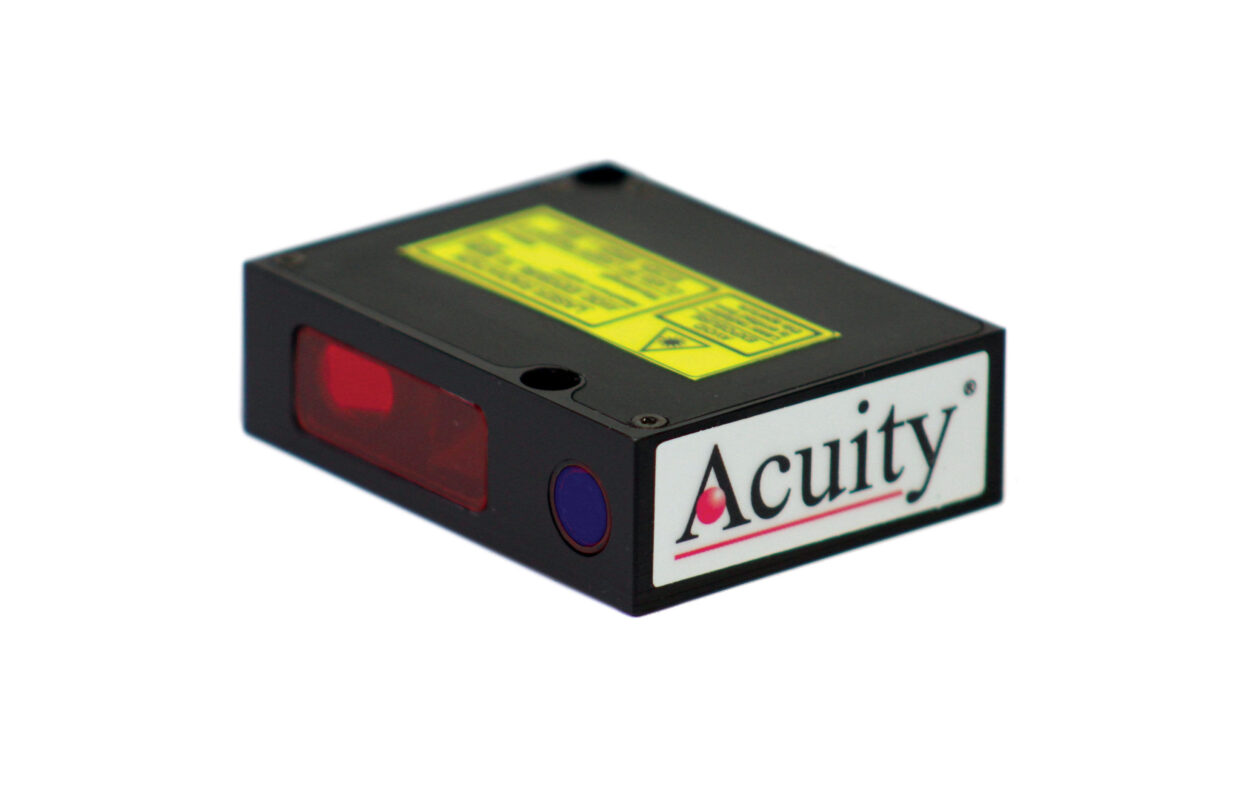

AR500 激光位置传感器
短距离传感器
AR500 是一款紧凑型三角测量激光传感器，其多功能性非常出色。AR500 的测量范围从 5 毫米（0.2 英寸）到 1000 毫米（39.4 英寸）。红色或蓝色激光器有多种功率选项（从 2 级到 3B 级），适用于需要更亮激光器的应用。工厂安装的内部加热器、空气夹套或防溅罩可用于具有挑战性的环境。
描述
多量程，卓越的精度，一个案例
AR500 激光位置传感器的尺寸为 20 x 61 x 50 毫米（0.79 x 2.40 x 1.97 英寸）。它有 9 个不同的范围：5 毫米、10 毫米、25 毫米、50 毫米、100 毫米、250 毫米、500 毫米、750 毫米和 1000 毫米。AR100 在 5mm 至 750mm 型号的整个测量范围内具有 0.1% 的线性度和 0.01% 的分辨率，对于 1000mm 型号，在整个测量范围内具有 0.15% 的线性度和 0.02% 的分辨率。AR500 的最大采样率为 9.4 kHz，但如果您需要更高的速度，高速版本 AR550 的采样率为 70 kHz。
多功能半导体激光管选项
AR500 提供多种功率选项，适用于红色 （660 nm） 和蓝色 （405 n m） 激光器。根据范围，您可以选择两种颜色的 2 类 （< 1 mW）、3R 类 （< 5 mW） 和 3B 类 （~ 20 mW） 激光器。更高的功率在目标特别暗和遥远的应用中非常有用，并且它们可以帮助降低 2 类激光器不够亮的应用中的噪声。
（注意：3B 类激光器需要经过认证的护目镜才能安全操作。并非所有电源选项都适用于所有范围。请联系您的 Acuity 销售代表了解更多详情。
冰冻、闷热、异常潮湿？有一个选项。
与其他激光传感器不同，AR500 的外壳具有 IP67 防护等级，因此无需任何其他选项即可承受多尘环境和偶尔的飞溅。它的正常推荐工作温度范围为 -10 至 60°C（14 至 140°C），因此无需修改即可在大多数环境中工作。
但是，如果您的应用程序不在“大多数环境”中进行，AR500 将为您提供以下出厂安装选项：
- 内部加热器，允许在低至 -30°C （-22°F） 的温度下运行。
- 允许在高达 120°C （248°F） 的环境温度下运行的空气夹套
- 一种防溅罩，有助于防止水落在激光窗口上并干扰光束或光学元件。
输出和输入
AR500 激光位置传感器配有标准 RS232 或可选的 RS485 串行接口，用于与计算机或 PLC 通信，但如果您需要激光器直接与现代 PC 连接，则可以使用以太网输出选项。（注意：以太网选项需要最小数量。请联系您的 Acuity 销售代表了解更多详情。
AR500 还带有模拟输出——您可以选择 4-20mA 或 0-10V。模拟输出可以编程为具有自定义测量范围，最小值和最大值可以设置为激光器范围内的任何点。
AR500 具有用于指示警报的限位输出。这对于在目标到达设定位置时触发外部设备非常有用。AR500 还具有一条线路输入，用于接收外部触发器以进行单距离测量。
规格
| AR500 型号 | -5 | -10 | -25 | -50 | -100 | -250 | -500 | -750 | -1000 |
| 基础距离 [in.] | 10 [0.39] | 25 [0.984] | 45 [1.77] | 65 [2.555] | 90 [3.54] | 80 [3.15] | 125 [4.95] | 145 [5.75] | 245 [9.6] |
| 范围 [in.] | 5 [0.20] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.94] | 250 [9.84] | 500 [19.7] | 750.0 [29.5] | 1000 [39.4] |
| 线性度 （+/-） μm [10³ 英寸] | 量程的 0.10% | 0.15% | |||||||
| 5 [0.2] | 10 [0.39] | 25 [0.98] | 50 [1.97] | 100 [3.94] | 250 [9.84] | 500 [19.7] | 750 [29.5] | 1500 [59.1] | |
| 分辨率 （+/-） μm [10³ 英寸] | 量程的 0.01% | 0.02% | |||||||
| 0.5 [0.02] | 1.0 [0.04] | 2.5 [0.1] | 5.0 [0.2] | 10 [0.4] | 25 [1.0] | 50 [2.0] | 75.0 [3.0] | 200 [7.8] | |
| 激光光斑尺寸 μm | 40 | 50 | 60 | 80 | 70 | 130 | 140 | 300 | 500 |
| 重量 （不含电缆） [盎司] | 100 克 [3.5 盎司] | ||||||||
| 激光类 | 2 | 2 | 2 | 2 | 3R 系列 | 3R 系列 | 3R 系列 | 3B | 3B |
| 符合 21 CFR 1040 的激光通知 #50 和 IEC/EN 60825-1：2001 | |||||||||
| 激光器类型 STANDARD | 660 nm，≤ 0.95 mw，可见红光 | 660 nm，≤3 mW 红色 | 650 nm，≤4.8 mW 可见红光 | 650 nm，≤20 mW 可见红光 | |||||
| 激光器类型 OPTIONAL | 405 nm，≤ 0.95 mw，可见蓝光 | 405 nm，≤3mW 蓝色 | 660nm，20mW 可见红光（3B 类） 405 nm，≤3mW 蓝色 405 nm，20mW 蓝色（3B 类） | ||||||
| 权力 | 9 – 36 伏直流电，最大 250 mA电压容差 -5% 至 +10% | ||||||||
| 采样率 | 标准：至 9400 Hz，或采样触发（串行命令或硬件） | ||||||||
| 环境的 | NEMA – 4X，IP67。 | ||||||||
| 工作温度 | -10 – 60°C [14 – 140°F];使用可选加热器时可降至 -30°C;至 120°C，可选风冷;95% 湿度（非冷凝） | ||||||||
选件和附件
连接选项
Acuity 为 AR500 紧凑型三角测量传感器提供以下输出：
串行输出（选择一项）
RS-232 系列
RS-232 0utput 是 AR500 的标准配置。随激光器购买的电缆带有飞线，可以直接连接到您的计算机或 PLC 使用的任何连接器。来自 AR500 的数据可以设置为二进制或 ASCII 输出。最大传输速率为 921600 波特。
RS-485 系列
AR500 可以购买带有 RS-485 串行输出的电缆，用于需要长电缆 （> 20 英尺） 的应用。RS-485 串行输出取代了 RS-232 输出，因此请在订购前仔细检查您的应用程序所需的输出。RS-485 输出的可用采样率、格式和软件配置命令与 RS-232 相同。
模拟输出（选择一项）
4-20 毫安
当信号通过电缆传输时可能会受到干扰时，首选 4-20 mA 模拟输出。最大和最小电流输出可以设置为传感器范围上的任何点，必要时甚至可以反转方向。我们建议在测量点的电流回路线上连接一个 400 至 500 Ω的电阻器，以获得最佳精度。
0-10 伏
一些 PLC 需要 0-10V 模拟输出。与 4-20mA 输出一样，最大和最小电流输出可以设置为传感器范围内的任何点，必要时甚至可以反转方向。我们建议使用尽可能短的电缆长度，以减少任何引起干扰的噪音。
以太网（最低数量要求）
以太网连接选项可用于直接连接到现代 PC。需要有最低数量限制。请联系您的 Acuity 销售代表了解更多详情。
环境耐久性选项
内部加热器
AR500 可以订购工厂安装的内部加热器。该加热器允许传感器在低至 -30°C （-22°F） 的温度下运行。这使得 AR500 可以安装在寒冷的环境中，而无需定制外壳。用户可以配置温度设置以适合他们的应用。
空气夹克
AR500 也可以订购工厂安装的空气套。通过施加适当的强制空气，空气夹套允许 AR500 在高达 120°C （248°F） 的环境温度下运行。这使得 AR500 可以安装在炎热的环境中，而无需定制外壳。
防溅罩
AR500 可配备工厂安装的防溅罩。这并没有提高激光器的防水性（AR500 的防护等级为 IP67 并且可以承受飞溅），但它确实有助于保持激光窗口没有水、污垢、油和其他碎屑，并减少清洁窗口的需要以确保准确运行。
显示器配件
触控面板显示
用于 Acuity 激光测距传感器的独立终端接口。这些全封闭装置通过全彩 LCD 和触摸屏提供现代界面，取代了面板仪表、字母数字显示器和模拟控制器。触摸面板显示器使用 RS-232 串行接口与多达 6 个 Acuity 传感器通信。使用屏幕上的按钮可以轻松配置触摸面板，以显示、缩放甚至绘制传感器的距离输出。可以使用皮重函数测量相对尺寸。将两个 Acuity 传感器配对在一起后，触摸面板可以用作测厚仪。可以在触摸面板中编程限制，以向操作员发出视觉警告，指示目标太近或太远、太厚或太薄。使用 USB 闪存驱动器，可以记录和保存测量结果以供进一步分析。
连接附件
连接套件
AR500 激光测量传感器在屏蔽电缆中配有一束未端接的电线。作为一种选择，Acuity 出售连接套件，以帮助将激光器连接到电源和串行端口。本产品包括一个 120V、15 VDC、交流电源;一根带 DB9 连接器的串行电缆;和一个固态 NEMA-4X 接口盒。接口盒包括两组用于简单输入（从传感器）和输出（到您选择的设备）的接线端子、一个 DB9 公串行连接器输出和一个桶形电源连接器输入。您可以通过布线连接到另一根未端接的电缆，也可以将 DB9 串行电缆直接连接到接口盒，或者同时将两者连接。
还提供：串行到 USB 电缆选项;240 V 版本，带欧式插头。
