AR200 激光测量传感器
短距离传感器

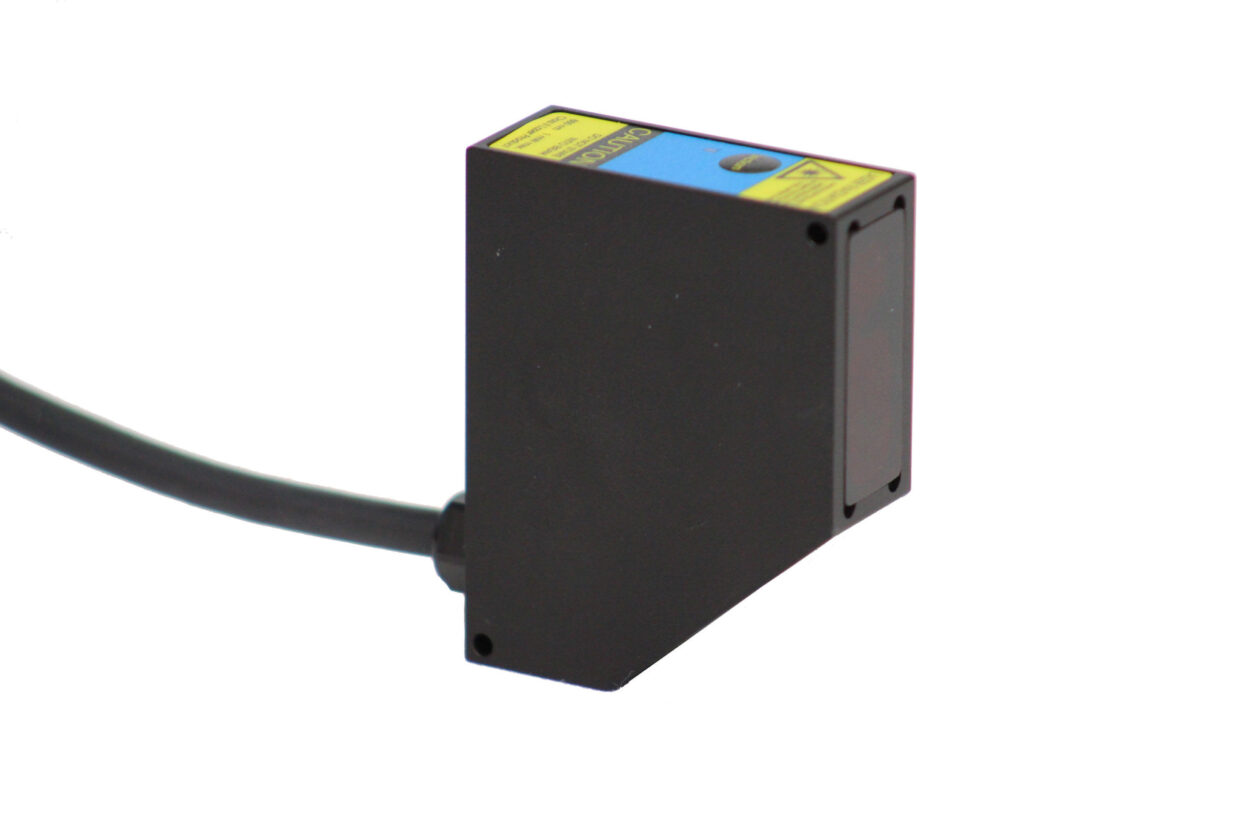

AR200 激光测量传感器是一款紧凑、耐用且可靠的传感器，适用于木材、医疗和高科技等多个行业。AR200 传感器包含五种不同型号，测量范围可达 100 毫米（4 英寸），精度高达 6 微米，能够满足精确测量的需求。
产品描述
坚固的测量性能
Acuity 的 AR200 紧凑型测量传感器采用激光三角测量原理，用于精确的位移、距离和位置测量。AR200 系列包含五种型号，测量范围从 6 毫米（0.25 英寸）到 100 毫米（4 英寸），线性度在测量范围的 0.1% 以内。所有 AR200 传感器均采用 CMOS 探测器，可实现高达 1250 Hz 的测量频率，分辨率在整个测量范围内达到 0.03%。
AR200 发射 Class 2 红色可见激光二极管，测量范围中点的光斑尺寸小至 35 微米。
易于集成
所有 AR200 型号均标配模拟（4-20mA、0-10V）、串行（RS232）和限位开关输出。AR200 配备两个限位开关，如果测量值超出可编程限值，将输出 100 mA 电流。AR200 限位开关用于触发外部 PLC 功能，如二次处理、声光报警或其他 PLC 操作。所有参数和设置均可通过传感器接口面板上的按钮或通过 PC 串行命令进行选择，操作简便。Acuity 与大批量和小批量客户合作，提供易于集成到现有工作空间的定制激光传感器。
广泛应用的耐用性
AR200 激光测量传感器专为承受恶劣的工业环境而设计，常用于木材、医疗和高科技行业。该传感器可测量从石膏板到钢材的多种材料，在某些应用条件下还可用于测量玻璃的距离。所有 AR200 型号均内置自动增益控制功能，确保在目标颜色变化的情况下仍能获得高质量的测量结果。典型应用包括钢带厚度测量、焊剂高度测量、发动机位移和振动测量等。AR200 激光测量传感器价格实惠，可作为 LVDT 传感器的替代品，用于非接触式位移测量。
规格
| 参数/型号 | AR200-6 | AR200-12 | AR200-25 | AR200-50 | AR200-100 |
|---|---|---|---|---|---|
| 量程 | 0.250 [6.350 mm] | 0.500 [12.70 mm] | 1.00 [25.40 mm] | 2.00 [50.80 mm] | 4.00 [101.6 mm] |
| 基准距离 | 0.71 [18.03 mm] | 0.664 [16.87 mm] | 0.85 [21.59 mm] | 0.67 [17.018 mm] | 1.1 [27.94 mm] |
| 线性度 (±0.1% 量程) | 0.00025 [6.35 µm] | 0.0005 [12.7 µm] | 0.001 [25.4 µm] | 0.002 [50.8 µm] | 0.004 [101.6 µm] |
| 分辨率 (0.03% 量程) | 0.00007 [1.9 µm] | 0.00014 [3.8 µm] | 0.0003 [7.6 µm] | 0.0006 [15.2 µm] | 0.0012 [30.5 µm] |
| 激光光斑尺寸 (量程中点, 量程终点) | 35 µm, 100 µm | 40 µm, 200 µm | 45 µm, 130 µm | 50 µm, 220 µm | 55 µm, 250 µm |
| 激光类型 | 650 nm, 1 mW 最大功率，可见红光，Class 2。符合 21 CFR 1040 和 IEC/EN 60825-1:2001 标准 | ||||
| 采样率 | 0.2 – 1250 Hz，或通过串行命令或硬件触发采样 | ||||
| 电源 | 12 – 30 VDC，<150 mA | ||||
| 工作温度 | 32 – 140°F [0 – 60°C] | ||||
| 环境防护等级 | NEMA-4, IP65 | ||||
| 重量 (不含电缆) | 3 oz. [85 g] |
术语解释：
- 基准距离：从传感器表面到测量起始点的偏移距离。在量程中点处精度最高，激光光斑尺寸最小。
- 量程：传感器能够可靠测量位移的工作距离范围。
- 分辨率：传感器能够检测到的最小距离变化，以满量程的百分比表示。
- 线性度：传感器测量数据与真实距离标尺之间的最大偏差，以满量程的百分比表示。
- 采样率：从传感器获取数据样本的速度。
连接选项
Acuity 为 AR200 激光测量传感器提供以下标准和可选输出：
标准 RS-232 全双工串行输出
- 所有 AR200 传感器均配备一根可拆卸的 5 米 8 芯屏蔽电缆，用于供电和 RS232 串行通信。
- 可选配件：10 米电缆或 90° 连接电缆。
- 传输速率可在 1.2K 至 230.4K 波特之间调整。
- 串行输出可配置为多种数据格式：
- ASCII 格式：可用于终端设备或仿真程序的可视化读取。
- 二进制格式：适用于应用程序软件，数据传输为 3 字节/样本，范围为 0 – 50K，以 Hex FF 终止。
- ASCII 输出格式最多为 11 字节/样本。
标准电流环输出
- AR200 传感器标配 4-20 毫安电流输出。
- 最大和最小电流输出可设置为传感器量程内的任意点，甚至可反转方向。
- 4-20 mA 输出的最大电压能力为 10 伏，建议在测量点连接一个 400 至 500 Ω 电阻以获得最佳精度。
标准电压输出
- AR200 激光测量传感器标配 0-10V 电压输出。
- 电压输出的零点和跨度点可设置在探测器测量范围内的任何位置。
显示配件
触摸屏显示器
- 触摸屏显示器（带数据显示）是一种独立终端接口，适用于 Acuity 激光距离传感器。
- 这些全封闭单元通过全彩色 LCD 和触摸屏提供现代界面，可替代面板仪表、字母数字显示器和模拟控制器。
- 触摸屏显示器可通过 RS-232 串行接口与最多 6 个 Acuity 传感器通信。
- 触摸屏可通过屏幕按钮轻松配置，以显示、缩放甚至绘制传感器的距离输出。
- 使用清零功能可测量相对尺寸。
- 配对两个 Acuity 传感器时，触摸屏可用作厚度计。
- 可编程设置限值，当目标太近、太远、太厚或太薄时，向操作员发出视觉警告。
- 通过 USB 闪存驱动器，可记录和保存测量数据以供进一步分析。
连接配件
连接套件
- AR200 激光测量传感器配有一根未端接的屏蔽电缆。
- 作为可选配件，Acuity 提供连接套件，帮助将激光传感器连接到电源和串行端口。
- 套件包括：
- 120V、15 VDC 交流电源适配器；
- 带 DB9 连接器的串行电缆；
- 固态 NEMA-4X 接口盒。
- 接口盒包括：
- 两组端子块，用于简单输入（来自传感器）和输出（到所选设备）；
- 一个 DB9 公头串行连接器输出；
- 一个桶形电源连接器输入。
- 用户可以选择将电线传递到另一根未端接的电缆，或直接将 DB9 串行电缆连接到接口盒，或同时进行。
其他可选配件
- 串行转 USB 电缆；
- 240V 版本（带欧式插头）。
