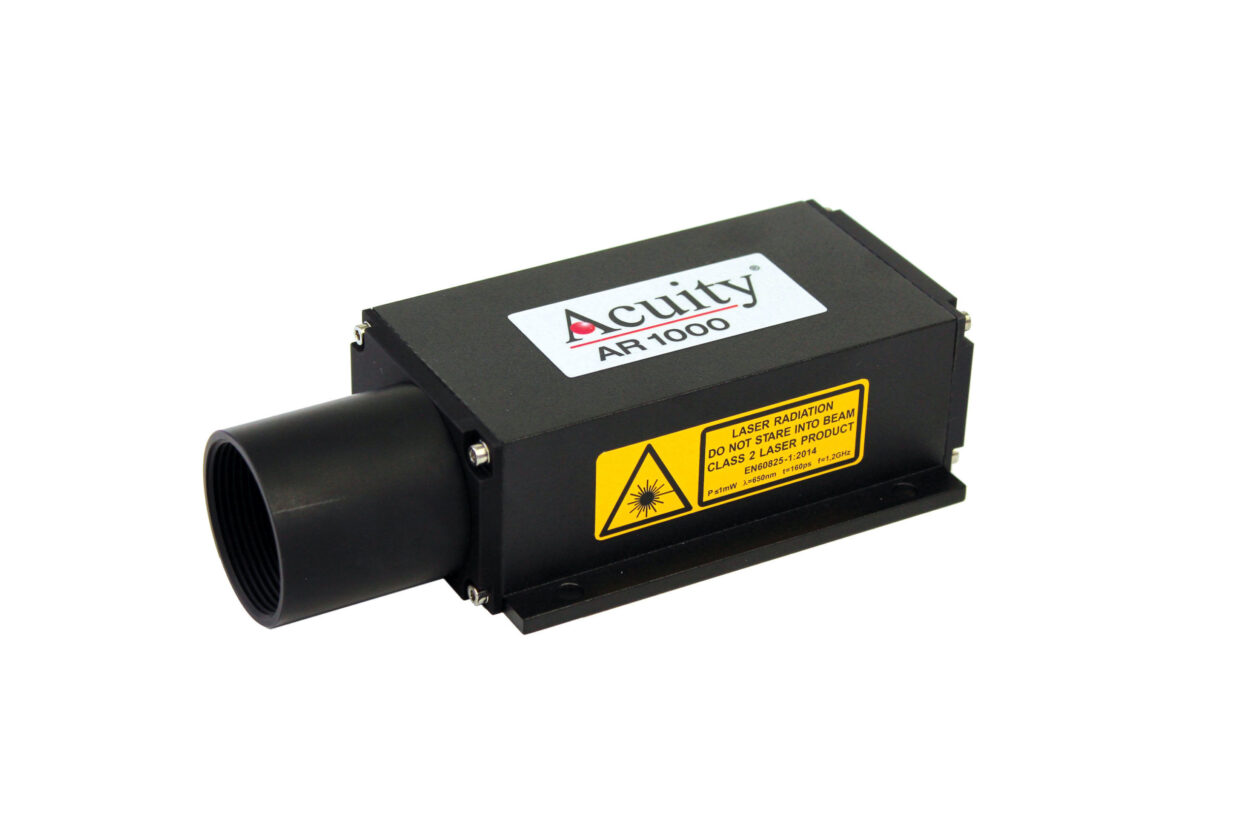

AR1000 激光测距传感器
长距离传感器
Acuity AR1000 激光测距传感器可以测量自然目标长达 30 米，而反射板目标的测量距离可达 150 米，精度为 ± 3 毫米。这款坚固耐用的传感器专为恶劣的工业环境和应用而设计，例如液位测量和材料高度监控。
描述
可靠的测量
Acuity 的 AR1000 激光测距传感器使用连续波半导体激光管，调制高频振幅，通过测量返回光的相移来测量距离。
AR1000 激光测距传感器可以测量 0.1 米（4 英寸）至 30 米（100 英尺）的目标，而无需使用反射目标。它可以与任何不透明的目标一起工作，甚至可以在高达 1000°C （1800°F） 的温度下使用炽热钢。AR1000 的精度通常为 ± 3 毫米（0.12 英寸），但这取决于目标表面的反射率、环境光和温度条件。深色目标可能会降低激光的范围和精度。在简单采样模式下，AR1000 会自行确定最佳采样速度，直到它收集到足够的光以进行准确测量。典型的采样输出速率为 6 Hz，但在靠近白色目标的近距离内，也可以进行 50 Hz 采样。有关更多信息，请参阅技术文档下载区域。
对于非常远的测量，您可以使用反射板材料（例如 3M Scotchlite 3279）将最大测量范围增加到 150 米（500 英尺）。
半导体激光管
AR1000 具有 2 类红色可见半导体激光管，用于简单的瞄准和设置。当光离开激光时，光斑尺寸为 5 mm，光束的发散度为 0.6 毫弧度。在远距离可能需要更大的目标。
输出和输入
您可以选择标准 RS232 或可选的 RS422 串行接口，以便与计算机或 PLC 通信。AR1000 还配备了一个标准的 4-20 mA 模拟电流回路输出。模拟输出可以编程为具有自定义测量范围，最小和最大电流可以设置为激光器范围内的任何点。由于数模转换器的原因，模拟输出的线性度为量程的 +/- 0.15%，因此，如果您需要 3 mm 的最大精度，则必须相应地设置模拟测量量程。
AR1000 有一个用于指示警报的限位输出。这对于在目标到达设定位置时触发外部设备非常有用。AR1000 还有一个线路输入，用于接收外部触发器以进行单距离测量。
气候控制
AR1000 还可以购买可选的内部加热器，允许在低至 -40°C （-40°F） 的温度下运行。加热器可以配置为在低于设置中用户确定的温度时开机。
规格
| AR1000 激光测距传感器 | 英制单位 | 公制单位 |
| 范围 | 4 英寸最小至 100 ft. max（85% 漫反射率的目标） 500 ft. max（逆向反射目标*） | 0.1 至 30 m（漫反射率为 85% 的目标） 最大 150 m（逆向反射目标*） |
| 准确性 | ± 0.12 英寸 | ± 3 毫米 |
| 分辨率 | 0.04 英寸 | 1 毫米 |
| 激光光斑 | 0.2 英寸，0.6 mrad 发散度 | 5.1 mm，0.6 mrad 发散 |
| 再现性 | ≥ 0.02 英寸 | ≥ 0.5 毫米 |
| 重量（较少的电缆） | 1.7 磅 | 760 克 |
| 激光类 | 2 类，符合 21 CFR 1040.10 和激光通知 50、IEC/EN60825-1：2001 | |
| 激光类型 | 650 nm，1 mW 可见红光 | |
| 采样率 | 最大 50 Hz，或采样触发（串行命令和模拟） | |
| 工作温度 | 14 至 122 °F | -10 至 50 °C |
| -40 至 122°F（带内部加热器AR1000H） | -40 至 50 °C（AR1000H带内部加热器） | |
| 环境的 | NEMA – 4，IP65。保持光学窗口清洁以获得最佳性能。铝制外壳。 | |
选件和附件
连接选项
Acuity 为 AR1000 激光测距仪设备提供以下标准和可选输出：
标准 RS-232 串行输出
RS-232 输出是 AR1000 的标准配置。随激光器购买的电缆带有飞线，可以直接连接到您的计算机或 PLC 使用的任何连接器。来自 AR1000 的数据以 ASCII 格式输出，并且可以设置为十进制或十六进制数字。最大传输速率为 38400 波特。
可选 RS-422 串行输出
AR1000 可以购买带有 RS-422 串行输出的电缆，适用于需要长电缆 （> 20 英尺） 的应用。RS-422 串行输出取代了 RS-232 输出，因此请在订购前仔细检查您的应用所需的输出。RS-422 输出的可用采样率、格式和软件配置命令与 RS-232 相同。
标准电流环路输出
所有 AR1000 传感器均包含 4-20 mA 模拟电流输出。最大和最小电流输出可以设置为传感器范围上的任何点，必要时甚至可以反转方向。4-20 mA 输出的最大电压能力为 10 V，我们建议在测量点将 400 至 500 Ω 的电阻器连接到电流回路线，以获得最佳精度。
环境耐久性选项
内部加热器
AR1000 可以订购内部加热器。该加热器允许传感器在低至 -40°C （-40°F） 的温度下运行。这使得 AR1000 可以安装在寒冷的环境中，而无需定制外壳。用户可以配置温度设置以适合他们的应用。
显示器配件
触控面板显示
用于 Acuity 激光测距传感器的独立终端接口。这些全封闭装置通过全彩 LCD 和触摸屏提供现代界面，取代了面板仪表、字母数字显示器和模拟控制器。触摸面板显示器使用 RS-232 串行接口与多达 6 个 Acuity 传感器通信。使用屏幕上的按钮可以轻松配置触摸面板，以显示、缩放甚至绘制传感器的距离输出。可以使用皮重函数测量相对尺寸。将两个 Acuity 传感器配对在一起后，触摸面板可以用作测厚仪。可以在触摸面板中编程限制，以向操作员发出视觉警告，指示目标太近或太远、太厚或太薄。使用 USB 闪存驱动器，可以记录和保存测量结果以供进一步分析。
连接附件
连接套件
作为一种选择，Acuity 出售连接套件，以帮助将激光器连接到电源和串行端口。本产品包括一个 120V、15 VDC、交流电源;一根带 DB9 连接器的串行电缆;和一个固态 NEMA-4X 接口盒。接口盒包括两组用于简单输入（从传感器）和输出（到您选择的设备）的接线端子、一个 DB9 公串行连接器输出和一个桶形电源连接器输入。您可以通过布线连接到另一根未端接的电缆，也可以将 DB9 串行电缆直接连接到接口盒，或者同时将两者连接。
还提供：带欧式插头的 240 V 版本;带串行转 USB 电缆的连接套件。
电缆
电缆与设备分开出售。
