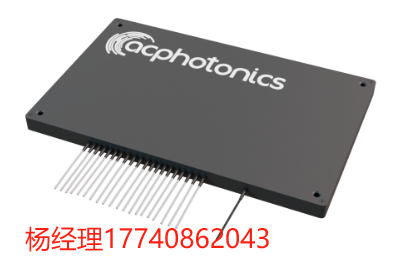

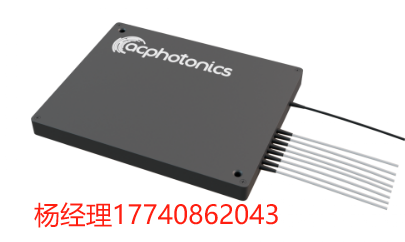

ACP 的 200GHz 密集波分复用器（DWDM）采用薄膜镀膜技术以及专有的无助焊剂金属键合微光学封装设计，在 ITU 波长范围内实现光信号的添加与去除。该产品具备 ITU 通道中心波长、低插入损耗、高通道隔离度、宽通带、低温度灵敏度以及无胶光路结构。可广泛应用于电信网络系统中的波长添加/去除功能。
所有 AC Photonics 的产品均通过 Telcordia 认证测试。
产品特点
- 200GHz ITU 通道间距
- 低插入损耗
- 宽通带
- 高通道隔离度
- 高稳定性与可靠性
- 无胶光路设计
应用领域
技术规格
| 参数 | 单位 | 规格说明 |
|---|---|---|
| Mux/Demux | ||
| 通道波长 | GHz 网格 | ITU 100 |
| 最小通道间距 | GHz | 200 |
| 中心波长精度 | nm | ± 0.1 |
| 通道通带（@-0.5dB 带宽） | nm | ≥ 0.5 |
| 1310nm 直通通道波长 | nm | 1260 – 1360 |
| 升级（UPG）通道波长 | nm | 1528 – 1563（不含 Drop 通道） |
最大插入损耗（COM 至通道和 COM 至 UPG）
| 通道数 | U0 选项 | U1 选项 | U2/U4 选项 | U3/U5 选项 |
|---|---|---|---|---|
| 4ch | 1.6 dB | 1.7 dB | 1.9 dB | 2.0 dB |
| 8ch | 2.5 dB | 2.6 dB | 2.8 dB | 2.9 dB |
| 16ch | 3.8 dB | 3.9 dB | 4.1 dB | 4.2 dB |
其他参数
| 项目 | 单位 | 规格 |
|---|---|---|
| 1% TAP 端口损耗 | dB | 20.4 |
| 1310nm 直通端口损耗 | dB | ≤ 1.4 |
| 通道一致性 | dB | 4ch: ≤ 0.6；8ch: ≤ 1.0；16ch: ≤ 1.5 |
| 通道波动（Ripple） | dB | ≤ 0.4 |
| 通道隔离度（仅 Demux） | dB | ≥ 30（相邻通道）；≥ 40（非相邻） |
| 插入损耗温度灵敏度 | dB/°C | ≤ 0.003 |
| 波长温度漂移 | nm/°C | ≤ 0.002 |
| 偏振相关损耗（PDL） | dB | ≤ 0.1 |
| 偏振模色散（PMD） | ps | ≤ 0.1 |
| 定向性 | dB | ≥ 50 |
| 回波损耗 | dB | ≥ 45 |
| 最大光功率 | mW | ≤ 300 |
| 工作温度 | °C | 0 ~ +70（可根据需求提供扩展温度范围） |
| 存储温度 | °C | -40 ~ +85 |
封装尺寸（L × W × H，单位：mm）
- S = 89 × 51 × 8.0（4通道）
- F = 96 × 78 × 8（4/8通道）
- G = 96 × 78 × 13（16/20通道）
- L1 = 单个 LGX 盒（4/8通道，最多支持16通道 LC）
- L2 = 双 LGX 盒
- R1 = 19 英寸机架式（1RU）
说明
- U0：UPG（升级）端口
- U1：1% Tap + UPG 端口
- U2：1310nm 端口；U4：1310nm + UPG 端口
- U3：1310nm + 1% Tap 端口；U5：1310nm + UPG + 1% Tap 端口
所有数值均为无连接器参考值。
