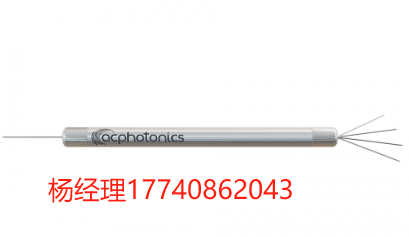

AC Photonics 1×4 单模熔融耦合器（1×4 Single Mode Fused Coupler）
分光器和耦合器可将一个光输入分配成多个输出，或将多个输入合并为一个或多个输出。ACP 提供多种分光 / 耦合器产品，例如 1×4 单模单融合树形耦合器（Single Fusion Tree Coupler）以及偏振保持滤波耦合器（Polarization Maintaining Filter Coupler）。
产品特点：
低额外损耗（Low Excess Loss）
单熔融结构设计（Single Fusion Design）
均匀的功率分配（Uniform Power Splitting）
结构紧凑（Compact Size）
应用领域：
通信系统（Telecommunication Systems）
数字、混合及模拟视频系统（Digital, Hybrid and AM-Video System）
有线电视系统（CATV Systems）
光纤传感器（Fiber Sensors）
| Parameter | Unit | Specifications | |||||
|---|---|---|---|---|---|---|---|
| Operating wavelength | nm | Standard: 1310±10, 1480±10, 1550±10, 1585±10 or Custom | Wideband: 1310±40, 1480±40, 1550±40, 1585±40nm or Custom | Dual window wideband: 1310/1550±40, 1310/1585±40 or Custom | |||
| Port Configuration | 1×4 | ||||||
| Grade | P | A | P | A | P | A | |
| Insertion loss | dB | ≤ 6.7 | ≤ 7.6 | ≤ 6.7 | ≤ 7.6 | ≤ 7.5 | ≤ 7.9 |
| Excess loss | dB | ≤ 0.20 | ≤ 0.30 | ≤ 0.20 | ≤ 0.30 | ≤ 0.30 | ≤ 0.40 |
| Uniformity | dB | ≤ 1.3 | ≤ 1.5 | ≤ 1.6 | ≤ 1.8 | ≤ 1.6 | ≤ 1.8 |
| Polarization dependent loss | dB | ≤ 0.12 | ≤ 0.15 | ≤ 0.12 | ≤ 0.15 | ≤ 0.20 | ≤ 0.30 |
| Directivity | dB | ≥ 50 | ≥ 55 | ||||
| Operating Temperature | °C | – 20 to +75 ( – 40 to +85 Available upon request) | |||||
| Storage Temperature | °C | – 40 to +85 | |||||
| Package Dimensions (LxWxH) | mm | A= Standard, Ø3.0xL54 for 250um fiber Ø3.0xL60 for 900um fiber C=98x14x8.5 (2&3 mm fiber jacket) S=89x51x9.2 (2&3 mm fiber jacket) | |||||
