代理ACPhotonics 100GHz AAWG 无温度敏感型阵列波导光栅 波分复用系统光学器件 用于DWDM 网络 电信通信
产品描述
ACP 的无温度敏感 AWG（AAWG）产品采用硅上硅平面技术制造，具有高性能和高可靠性，可用于一般的 DWDM 系统。基于无温度敏感设计和封装，它是一款完全被动的产品，无需任何电源或温控。对于 100G AAWG 多路复用/解复用器，它支持基于单芯片组的最多 48 通道，并可选择高斯型或平顶型通道特性。
所有 AC Photonics 的产品均通过 Telcordia 认证测试。
特点
应用
DWDM 网络
电信通信
接入网络
AWG参数信息：
| 参数 | 单位 | 规格 (高斯型) | 规格 (平顶型) |
|---|---|---|---|
| 通道数量 | — | 16、32、40、48 | 16、32、40、48 |
| 工作波长 | nm | 1528.773 – 1566.314（14~61 ITU 网格） | 1528.773 – 1566.314（14~61 ITU 网格） |
| 通道间隔 | GHz | 100 | 100 |
| 波长稳定性 | nm | ±0.05 | ±0.05 |
| 通道通带 | nm | ±0.10 | ±0.10 |
| 通道通带 | nm | ≥0.20（-1dB带宽）≥0.40（-3dB带宽） | ≥0.40（-1dB带宽）≥0.60（-3dB带宽） |
| 插入损耗 | dB | ≤4.0 | ≤5.5 |
| 隔离度 | dB | ≥25（相邻通道）≥29（非相邻通道） | ≥25（相邻通道）≥29（非相邻通道） |
| 通道均匀性 | dB | ≤1.5 | ≤1.5 |
| 波长随温漂移 | nm/°C | ≤0.002 | ≤0.002 |
| 偏振相关损耗 | dB | ≤0.50 | ≤0.50 |
| 偏振模色散 | ps | ≤0.50 | ≤0.50 |
| 方向性 | dB | 40 | 40 |
| 回波损耗 | dB | 40 | 40 |
| 光功率 | mW | ≤200 | ≤200 |
| 工作温度 | °C | -5 至 +65 | -5 至 +65 |
| 存储温度 | °C | -40 至 +85 | -40 至 +85 |
| 封装尺寸（长×宽×高） | mm | H=96×78×16 外壳L2=双LGX盒R1=19寸机架（1RU） | H=96×78×16 外壳L2=双LGX盒R1=19寸机架（1RU） |

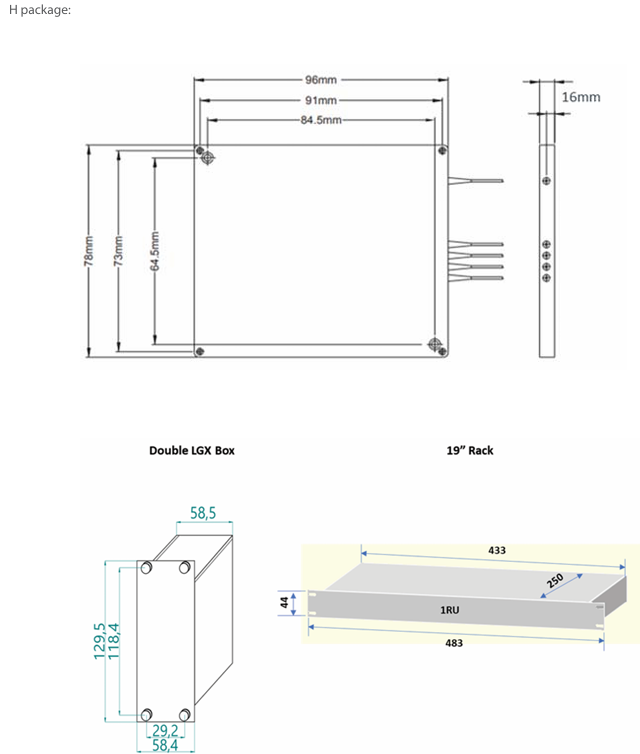

产品尺寸参考：

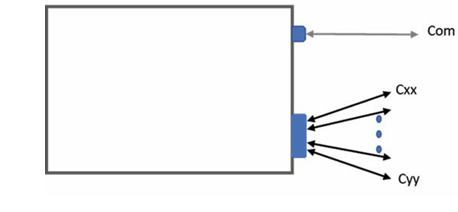

通道配置：

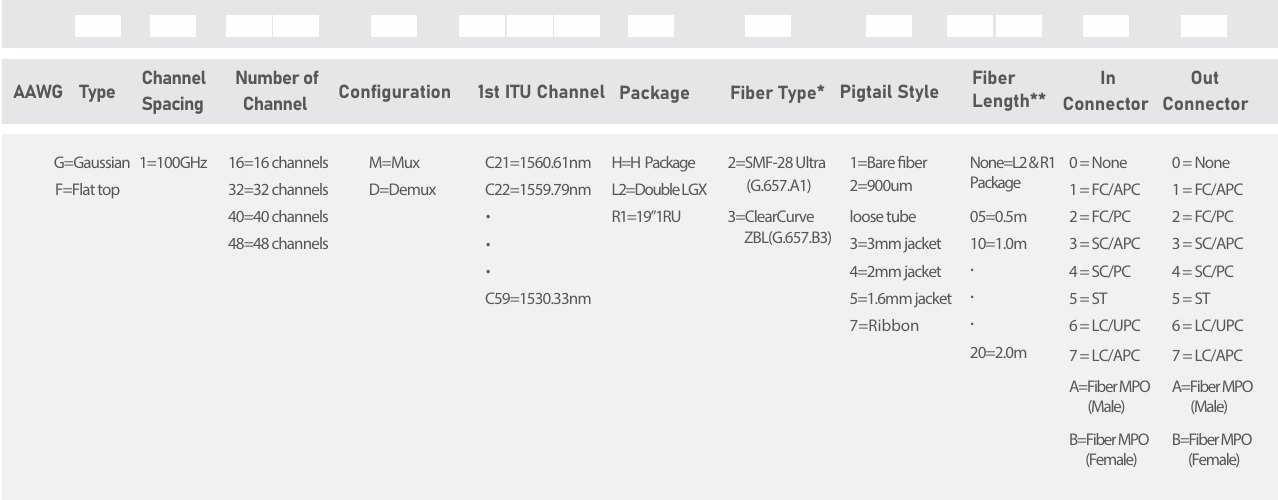

通道配置订购信息：
