代理ACPhotonics 50GHz 单通道OADM 光分插复用器 用于电信网络系统中的波长添加/分插

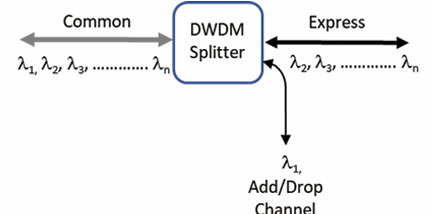

ACP 的 50 GHz 单通道 OADM 采用薄膜镀膜技术以及专利的无助焊金属键合微光学封装设计，实现 ITU 波长下的光学信号加/分复用。它提供 ITU 通道中心波长、低插入损耗、高通道隔离度、宽通带、低温度敏感性以及无环氧光路，可用于电信网络系统中的波长加/分复用。
所有 AC Photonics 产品均通过 Telcordia 认证测试。
特点
50 GHz ITU 通道间隔
低插入损耗
宽通带
高通道隔离度
高稳定性和可靠性
无环氧光路
应用
50GHz 单通道OADM 参数信息：
| 参数 | 单位 | 规格 |
|---|---|---|
| 多路复用/解复用 (Mux/Demux) | ||
| 工作波长 | nm | 1530.33 – 1560.61（21~59 ITU 网格） |
| 最小通道间隔 | GHz | 50 |
| 中心波长精度 | nm | ± 0.04 |
| 通道通带（-0.5 dB 带宽） | nm | ≥ 0.14 |
| 插入损耗*（加/分复用通道） | dB | ≤ 1.0 |
| 插入损耗*（直通通道） | dB | ≤ 0.60 |
| 直通通道隔离度 | dB | ≥ 20（相邻通道）≥ 35（非相邻通道） |
| 加/分复用通道隔离度 | dB | 12（典型值）≥ 10（最小值） |
| 加/分复用通道纹波 | dB | ≤ 0.6 |
| 插入损耗温度敏感性 | dB/°C | ≤ 0.003 |
| 波长温度漂移 | nm/°C | ≤ 0.001 |
| 偏振相关损耗 | dB | ≤ 0.10 |
| 偏振模色散 | ps | ≤ 0.10 |
| 直接性 | dB | ≥ 45 |
| 回波损耗 | dB | ≥ 45 |
| 光功率 | mW | ≤ 300 |
| 工作温度 | °C | 0 至 +70 |
| 存储温度 | °C | -40 至 +85 |

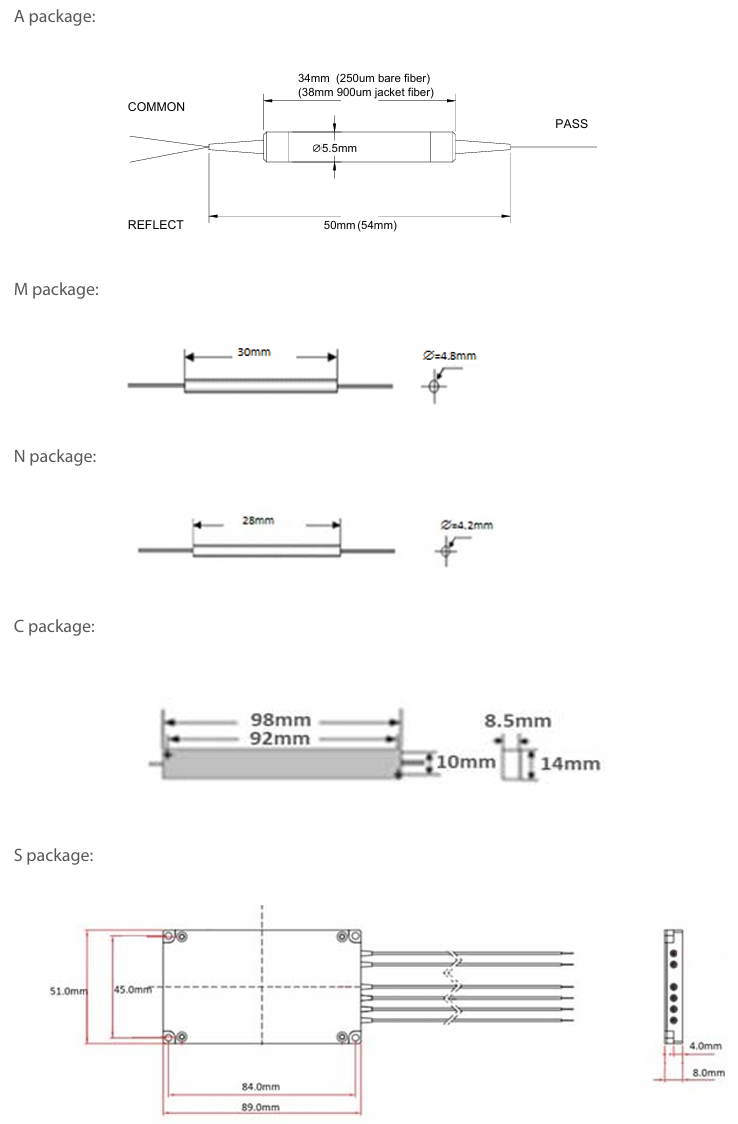

封装尺寸（Package Dimensions）
A = 标准型：Ø5.5 × L34 mm（250 μm 裸纤）、Ø5.5 × L38 mm（900 μm 套管纤维）
M = 紧凑型：Ø4.8 × L30 mm（250 μm 裸纤）
N = 迷你型：Ø4.2 × L28 mm（250 μm 裸纤）
C = 盒式型：98 × 14 × 8.5 mm（2 & 3 mm 套管纤维）
S = 扁平型：89 × 51 × 8.0 mm（2 & 3 mm 套管纤维）
