代理ACPhotonics 100/200GHz PM 偏振保持 DWDM密集波分复用器 用于DWDM 网络 波长路由 光纤系统
产品描述
ACP 的 100/200GHz 偏振保持密集波分复用器（DWDM）采用薄膜涂层技术以及专利的无焊剂金属键合微光学封装设计，实现 ITU 波长下的光信号添加与删除。该产品提供 ITU 通道中心波长，具有低插入损耗、高通道隔离、高消光比、宽通带、低温度敏感性以及无环氧光路的特点。可用于电信网络系统中的波长添加/删除。
所有 AC Photonics 的产品均通过 Telcordia 认证测试。
产品特点（Features）：
100/200GHz ITU 通道间隔
低插入损耗
宽通带
高通道隔离
高消光比
高稳定性和可靠性
无环氧光路
应用（Applications）：
通道添加/删除（Channel Add/Drop）
DWDM 网络
波长路由（Wavelength Routing）
光纤放大器（Fiber Optical Amplifier）
有线电视光纤系统（CATV Fiberoptic System）
偏振保持密集波分复用器相关参数
| 参数 | 单位 | 规格 |
|---|---|---|
| Mux/Demux | ||
| 工作波长 | nm | 1530.33 – 1560.61（ITU网格 21~59） |
| 最小通道间隔 | GHz | 100 / 200 |
| 中心波长精度 | nm | ±0.05 / ±0.10 |
| 通道通带（@-0.5dB 带宽） | nm | ≥0.22 / ≥0.50 |
| 插入损耗（添加/删除通道） | dB | ≤1.0 / ≤0.90 |
| 插入损耗（直通通道） | dB | ≤0.60 / ≤0.50 |
| 通道隔离（仅 Demux） | dB | ≥25（相邻）≥35（非相邻） |
| 直通通道隔离 | dB | ≥12 |
| 添加/删除通道波动 | dB | ≤0.30 |
| 插入损耗温度敏感性 | dB/°C | ≤0.003 |
| 波长随温度漂移 | nm/°C | ≤0.002 |
| 偏振消光比 | dB | ≥18 |
| 光纤类型 | Corning PM1550 | |
| 偏振模色散 | ps | ≤0.10 |
| 直接性 | dB | ≥50 |
| 回波损耗 | dB | ≥45 |
| 光功率 | mW | ≤300 |
| 工作温度 | °C | 0 至 +70（可根据要求提供扩展温度） |
| 储存温度 | °C | -40 至 +85 |
| 封装尺寸 | mm | A= 标准, Ø5.5 x L34（250µm裸纤）Ø5.5 x L38（900µm护套纤）M= 紧凑, Ø4.8 x L30（250µm裸纤）N= 迷你, Ø4.2 x L28（250µm裸纤）C= 98 x 14 x 8.5（2&3 mm纤护套）S= 89 x 51 x 8.0（2&3 mm纤护套） |

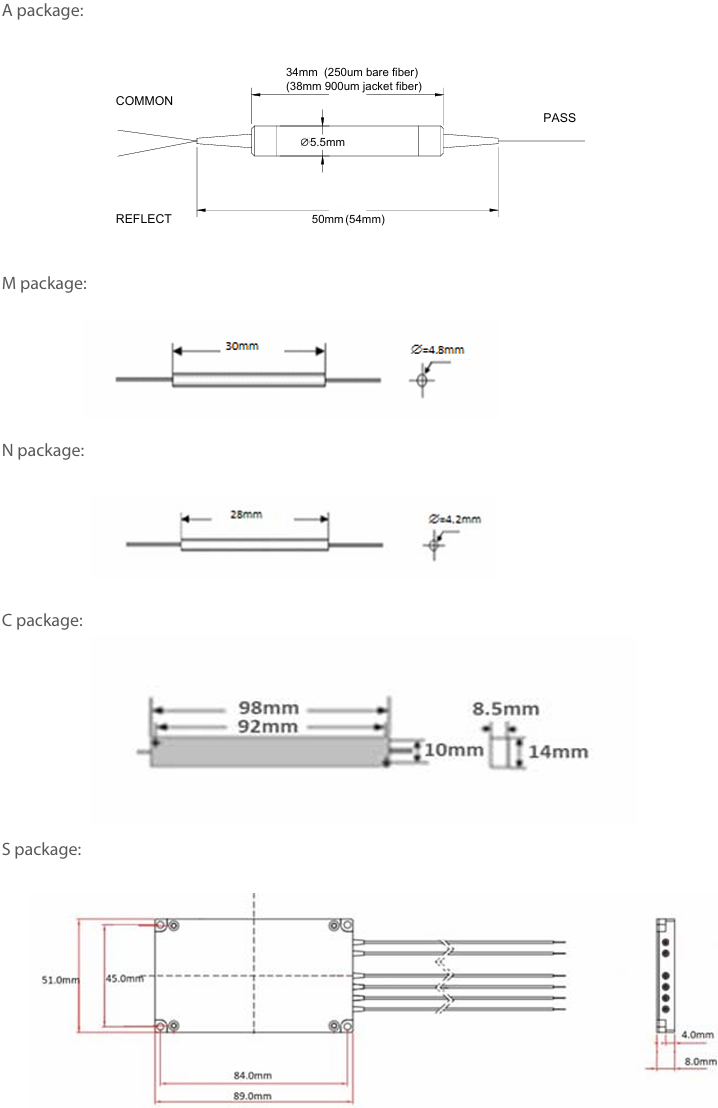

技术尺寸

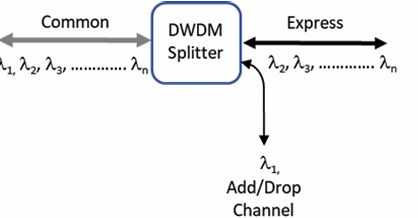

通道配置
通道配置订购信息：
更多详询：
