代理ACPhotonics 100/200GHz 单通道光分插复用器 用于电信网络系统中的波长添加/分插
ACP 的 100/200 GHz 单通道光分插复用器 (OADM) 采用薄膜镀膜技术以及自主研发的无助焊剂金属键合微光学封装，实现了在 ITU 波长下的光信号添加与分插。
该产品具有 ITU 通道中心波长、低插入损耗、高通道隔离度、宽通带、低温度敏感性以及无环氧胶的光路结构。
可广泛应用于电信网络系统中的波长添加/分插。
所有 AC Photonics 的产品均通过 Telcordia 认证测试。
产品特性 (Features)
应用领域 (Applications)
ACP 100/200 GHz 1 通道 OADM 规格参数
| 参数 (Parameter) | 单位 (Unit) | 规格 (Specifications) |
|---|---|---|
| Mux/Demux | ||
| 工作波长 (Operating Wavelength) | nm | 1530.33 – 1560.61（21~59 ITU 网格） |
| 最小通道间隔 (Minimum Channel Spacing) | GHz | 100 / 200 |
| 中心波长精度 (Center Wavelength Accuracy) | nm | ±0.05 / ±0.10 |
| 通道通带 (@-0.5dB 带宽) (Channel Passband) | nm | ≥0.22 / ≥0.50 |
| 添加/分插通道插入损耗 (Insertion Loss, Add/Drop Ch.) | dB | ≤1.0 / ≤0.90 |
| 直通通道插入损耗 (Insertion Loss, Express Ch.) | dB | ≤0.40 |
| 通道隔离度 (仅 Demux) (Channel Isolation, Demux only) | dB | ≥25 (相邻 Adjacent)≥35 (非相邻 Non-adjacent)≥30 / ≥40 (100 / 200 GHz) |
| 直通通道隔离度 (Express Channel Isolation) | dB | ≥10 / ≥12 |
| 添加/分插通道纹波 (Add/Drop Channel Ripple) | dB | ≤0.3 |
| 插入损耗温度灵敏度 (Insertion Loss Temperature Sensitivity) | dB/°C | ≤0.003 |
| 波长温度漂移 (Wavelength Temperature Shifting) | nm/°C | ≤0.002 |
| 偏振相关损耗 (Polarization Dependent Loss) | dB | ≤0.10 |
| 偏振模色散 (Polarization Mode Dispersion) | ps | ≤0.10 |
| 定向性 (Directivity) | dB | ≥50 |
| 回波损耗 (Return Loss) | dB | ≥45 |
| 光功率 (Optical Power) | mW | ≤300 |
| 工作温度 (Operating Temperature) | °C | 0 ~ +70（如需可定制扩展温度范围） |
| 存储温度 (Storage Temperature) | °C | -40 ~ +85 |
| 封装尺寸 (Package Dimensions) | mm | A=标准: Ø5.5×L34（250µm 裸纤）Ø5.5×L38（900µm 护套纤）M=紧凑型: Ø4.8×L30（250µm 裸纤）N=迷你型: Ø4.2×L28（250µm 裸纤）C=盒式: 98×14×8.5（2 & 3 mm 护套纤）S=盒式小型: 89×51×8.0（2 & 3 mm 护套纤） |

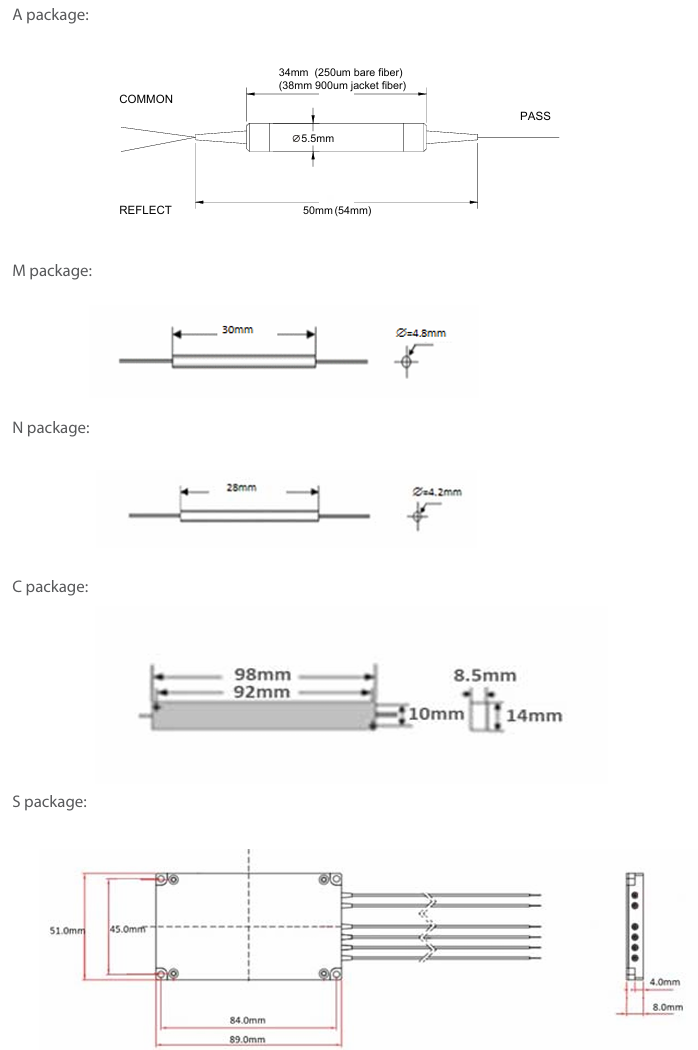

1 通道 OADM产品尺寸信息：

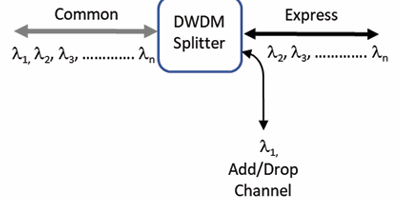

通道配置：

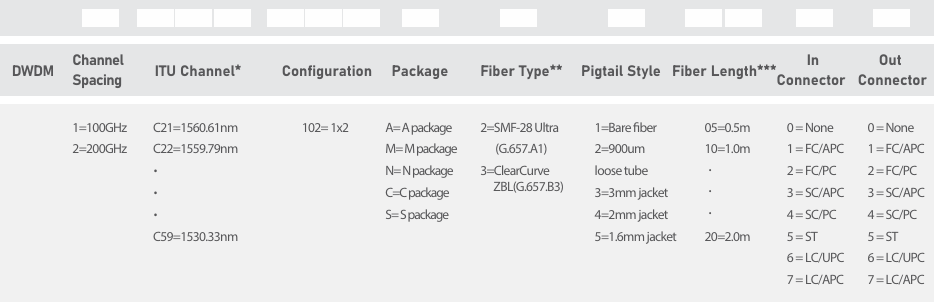

通道配置订购信息：
