代理ACPhotonics 200GHz 密集波分复用器 高通道隔离度 无环氧胶光路设计 用于有线电视光纤系统 光纤放大器 DWDM 网络
ACP 的 200 GHz 密集波分复用器 (DWDM) 采用薄膜镀膜技术以及自主研发的无助焊剂金属键合微光学封装设计，实现了在 ITU 波长下的光信号添加与分插。
它具备 ITU 通道中心波长、低插入损耗、高通道隔离度、宽通带、低温度敏感性以及无环氧胶的光路结构。
可广泛应用于电信网络系统中的波长添加/分插。
所有 AC Photonics 的产品均通过 Telcordia 认证测试。
产品特性 (Features)
200 GHz ITU 通道间隔
低插入损耗
宽通带
高通道隔离度
高稳定性与高可靠性
无环氧胶光路设计
应用领域 (Applications)
200GHz 密集波分复用器相关参数：
| 参数 (Parameter) | 单位 (Unit) | 技术指标 (Specifications) |
|---|---|---|
| 复用/解复用 (Mux/Demux) | ||
| 通道波长 (Channel Wavelength) | GHz Grid | ITU 100 |
| 最小通道间隔 (Minimum Channel Spacing) | GHz | 200 |
| 中心波长精度 (Center Wavelength Accuracy) | nm | ±0.1 |
| 通道通带（-0.5 dB 带宽）(Channel Passband) | nm | ≥0.5 |
| 1310 nm 直通通道波长 (1310nm Express Channel Wavelength) | nm | 1260 ~ 1360 |
| UPG 通道波长 (UPG Channel Wavelength) | nm | 1528 ~ 1563（不含分插通道） |
| 最大插入损耗 (COM → Ch./UPG) (Max. Insertion Loss) | dB | 选项 U01：4ch: 1.6 / 8ch: 2.5 / 16ch: 3.8选项 U12：4ch: 1.7 / 8ch: 2.6 / 16ch: 3.9选项 U2/U43：4ch: 1.9 / 8ch: 2.8 / 16ch: 4.1选项 U3/U54：4ch: 2.0 / 8ch: 2.9 / 16ch: 4.2 |
| 1% TAP 端口损耗 (1% TAP Port Loss) | dB | 20.4 |
| 1310 nm 直通端口损耗 (1310nm Express Port Loss) | dB | ≤1.4 |
| 通道均匀性 (Channel Uniformity) | dB | 4ch: ≤0.6 / 8ch: ≤1.0 / 16ch: ≤1.5 |
| 通道波动 (Channel Ripple) | dB | ≤0.4 |
| 通道隔离度（仅解复用）(Channel Isolation, Demux only) | dB | ≥30（相邻） / ≥40（非相邻） |
| 插入损耗温度敏感度 (Insertion Loss Temp. Sensitivity) | dB/°C | ≤0.003 |
| 波长温度漂移 (Wavelength Temp. Shifting) | nm/°C | ≤0.002 |
| 偏振相关损耗 (Polarization Dependent Loss) | dB | ≤0.1 |
| 偏振模色散 (Polarization Mode Dispersion) | ps | ≤0.1 |
| 方向性 (Directivity) | dB | ≥50 |
| 回波损耗 (Return Loss) | dB | ≥45 |
| 光功率 (Optical Power) | mW | ≤300 |
| 工作温度 (Operating Temperature) | °C | 0 ~ +70（可选扩展温度范围） |
| 存储温度 (Storage Temperature) | °C | -40 ~ +85 |
| 封装尺寸 (Package Dimensions) | mm | S： 89×51×8 (4 Ch)F： 96×78×8 (4/8 Ch)G： 96×78×13 (16/20 Ch)L1： 单 LGX 盒 (4/8 Ch，最多 16 Ch with LC)L2： 双 LGX 盒R1： 19” 机架 (1RU) |
备注 (Notes)
U0: UPG (升级) 端口
U1: 1% Tap + UPG 端口
U2: 1310 nm 端口； U4: 1310 nm + UPG 端口
U3: 1310 nm + 1% Tap 端口； U5: 1310 nm + UPG + 1% Tap 端口
⚠️ 所有参数均为 不含连接器 情况下的参考值。

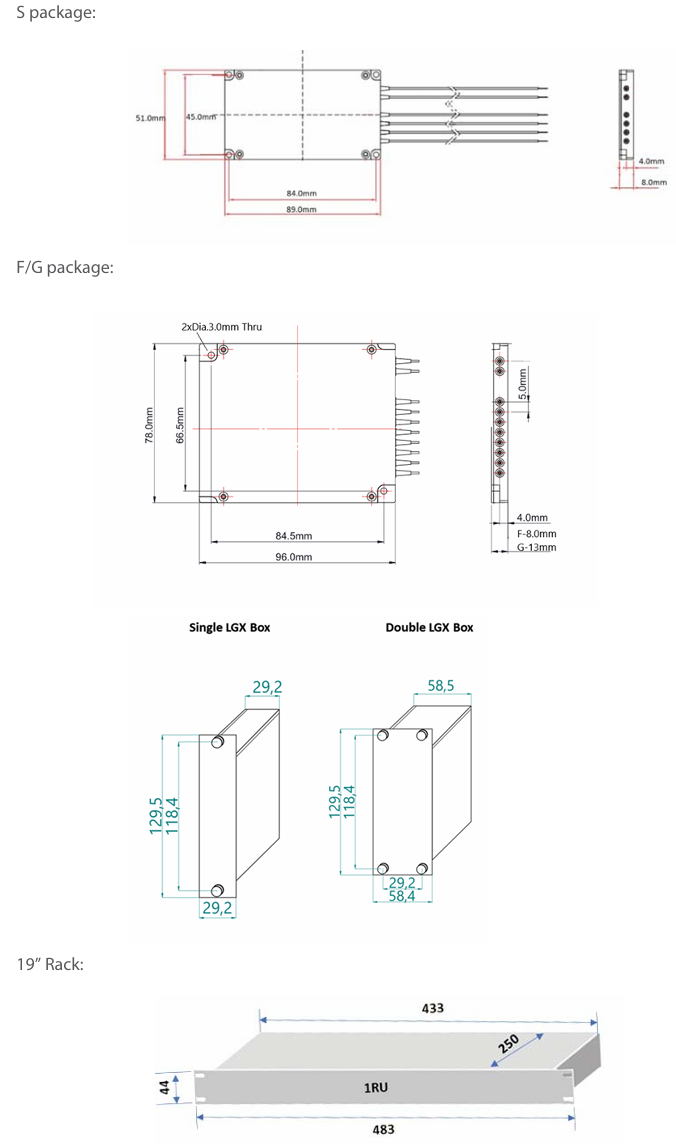

技术尺寸：

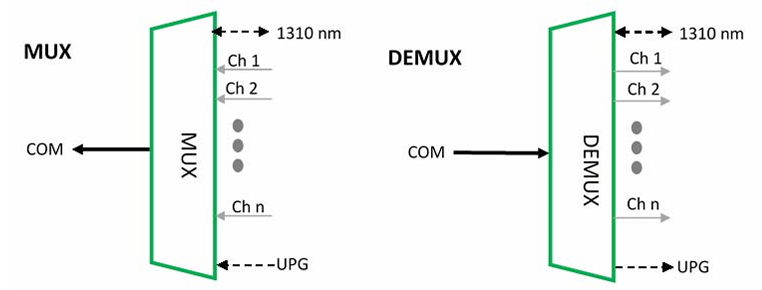

200GHz 密集波分复用器 通道配置：

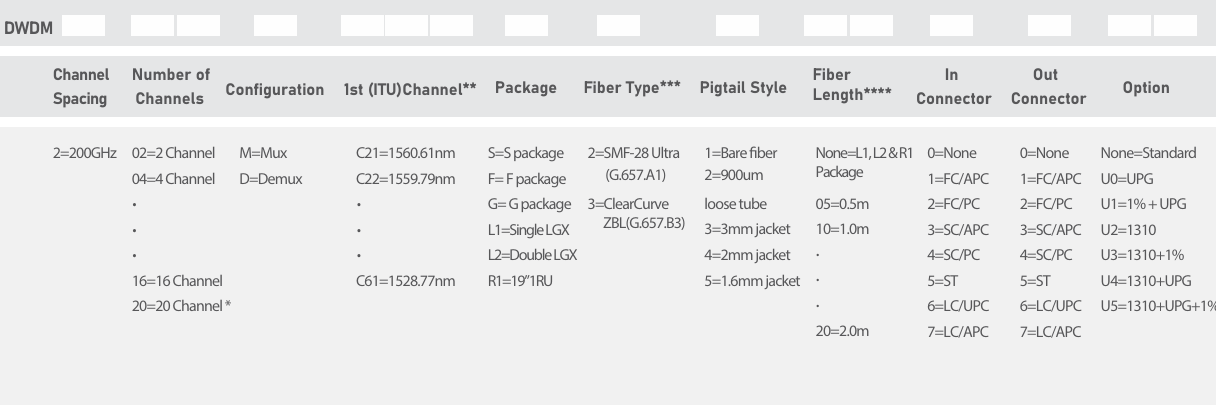

200GHz 密集波分复用器 通道配置订购信息：
更多详询：
