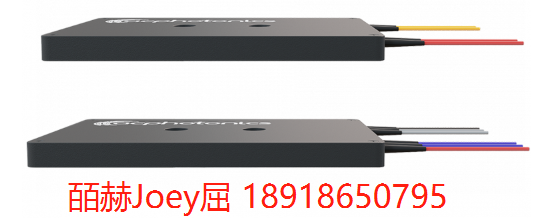

代理ACPhotonics 单通道和双通道 OADM 光分插复用器 用于电信网络系统中的波长添加/分插
ACP 的 100/200 GHz 单/双通道光分插复用器 (OADM) 采用薄膜镀膜技术以及自主研发的无助焊剂金属键合微光学封装，实现了在 ITU 波长下的光信号添加与分插。
它具备 ITU 通道中心波长、低插入损耗、高通道隔离度、宽通带、低温度敏感性以及无环氧胶的光路结构。
可广泛应用于电信网络系统中的波长添加/分插。
所有 AC Photonics 的产品均通过 Telcordia 认证测试。
产品特性 (Features)
应用领域 (Applications)
单通道和双通道 OADM 光分插复用器相关参数信息：
| 参数 (Parameter) | 单位 (Unit) | 100 GHz (1 Ch) | 100 GHz (2 Ch) | 200 GHz (1 Ch) | 200 GHz (2 Ch) |
|---|---|---|---|---|---|
| 复用/解复用 (Mux/Demux) | |||||
| 中心波长 (Center Wavelength) | GHz Grid | – | 1530.33 ~ 1560.61 (ITU 21~59 信道) | – | – |
| 最小通道间隔 (Minimum Channel Spacing) | GHz | 100 | 100 | 200 | 200 |
| 中心波长精度 (Center Wavelength Accuracy) | nm | ±0.05 | ±0.05 | ±0.1 | ±0.1 |
| 通道数 (Number of Channels) | – | 1 | 2 | 1 | 2 |
| 通道通带（-0.5 dB 带宽）(Channel Passband) | nm | ≥0.22 | ≥0.22 | ≥0.5 | ≥0.5 |
| 插入损耗（增/删 Ch.1）(Insertion Loss, Add/Drop Ch.1) | dB | ≤1.2 | ≤1.2 | ≤1.2 | ≤1.2 |
| 插入损耗（增/删 Ch.2）(Insertion Loss, Add/Drop Ch.2) | dB | – | ≤1.5 | – | ≤1.5 |
| 插入损耗（直通通道）(Insertion Loss, Express Ch.) | dB | ≤1.0 | ≤1.4 | ≤1.0 | ≤1.4 |
| 通道均匀性 (Channel Uniformity) | dB | ≤0.4 | ≤0.6 | ≤0.4 | ≤0.6 |
| 通道隔离度（仅解复用）(Channel Isolation, Demux only) | dB | ≥25（相邻） ≥35（非相邻） | ≥25（相邻） ≥45（非相邻） | ≥25（相邻） ≥35（非相邻） | ≥25（相邻） ≥35（非相邻） |
| 通道波动 (Channel Ripple) | dB | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 插入损耗温度敏感度 (Insertion Loss Temp. Sensitivity) | dB/°C | ≤0.003 | ≤0.003 | ≤0.003 | ≤0.003 |
| 波长温度漂移 (Wavelength Temp. Shifting) | nm/°C | ≤0.002 | ≤0.002 | ≤0.002 | ≤0.002 |
| 偏振相关损耗 (Polarization Dependent Loss, PDL) | dB | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 偏振模色散 (Polarization Mode Dispersion, PMD) | ps | ≤0.1 | ≤0.1 | ≤0.1 | ≤0.1 |
| 方向性 (Directivity) | dB | ≥50 | ≥50 | ≥50 | ≥50 |
| 回波损耗 (Return Loss) | dB | ≥45 | ≥45 | ≥45 | ≥45 |
| 光功率 (Optical Power) | mW | ≤300 | ≤300 | ≤300 | ≤300 |
| 工作温度 (Operating Temperature) | °C | 0 ~ +70（可选扩展范围） | 0 ~ +70 | 0 ~ +70 | 0 ~ +70 |
| 存储温度 (Storage Temperature) | °C | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| 封装尺寸 (Package Dimensions, L×W×H) | mm | S = 89×51×8.0 case | S = 89×51×8.0 case | S = 89×51×8.0 case | S = 89×51×8.0 case |

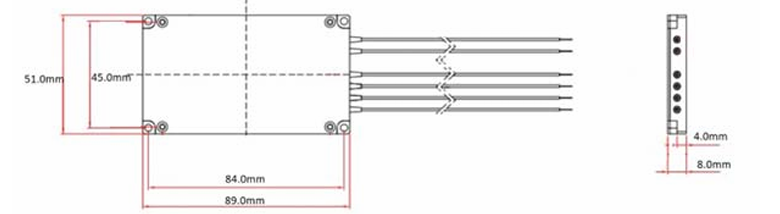

光分插复用器 技术尺寸：

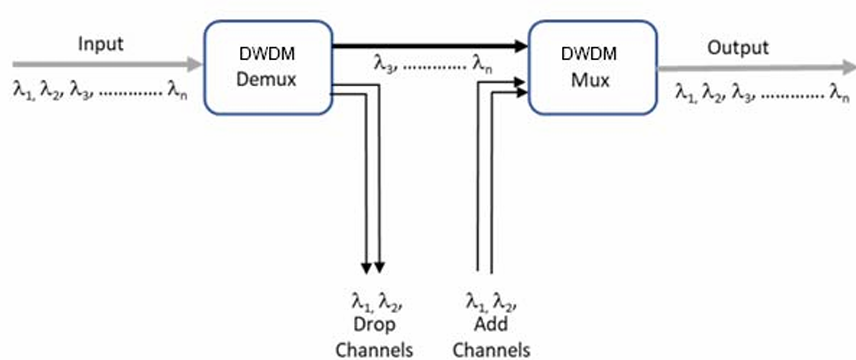

通道配置：
通道配置订购信息：
更多详询：
