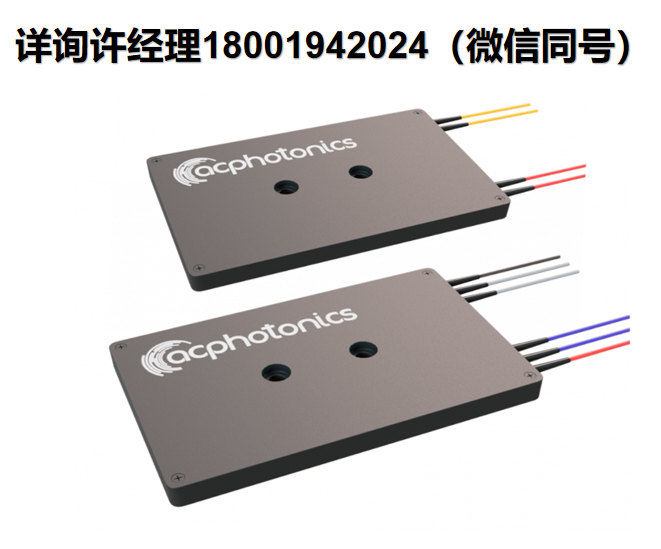

AC Photonics 单通道和双通道OADM波分复用器
Single and Dual Channel OADM
ACP的100/200 GHz 1通道和2通道OADM利用薄膜涂层技术和非通量金属粘合微光学封装的专利设计来实现ITU波长的光分插。它提供ITU信道中心波长、低插入损耗、高信道隔离、宽通带、低温度敏感性和无环氧树脂光路。可用于电信网络系统中的波长分插。
所有AC Photonics的产品都经过Telcordia资格测试。
AC Photonics 单通道和双通道OADM波分复用器特征：
- 100/200GHz ITU信道间距
- 低插入损耗
- 宽通带
- 高通道隔离
- 高稳定性和可靠性
- 无环氧树脂光路
AC Photonics 单通道和双通道OADM波分复用器应用：
- 频道添加/删除
- 密集波分复用网络
- 波长路由
- 光纤放大器
- 有线电视光纤系统
AC Photonics 单通道和双通道OADM波分复用器规格参数：
| 参数 | 单位 | 规范 | |||
|---|---|---|---|---|---|
| 多路复用/多路分解 | |||||
| 中心波长 | GHz网格 | 1530.33 – 1560.61 (21~ 59国际电联网格) | |||
| 最小通道间距 | GHz | 100 | 200 | ||
| 中心波长准确度 | 纳米 | 0.05 | 0.1 | ||
| 频道数量 | 1 | 2 | 1 | 2 | |
| 通道通带(@-0.5dB带宽) | 纳米 | ≥ 0.22 | ≥ 0.5 | ||
| 插入损耗(增加/减少通道。1) | 分贝 | ≤ 1.2 | ≤ 1.2 | ≤ 1.2 | ≤ 1.2 |
| 插入损耗(增加/减少通道。2) | 分贝 | – | ≤ 1.5 | – | ≤ 1.5 |
| 插入损耗(Express Ch。) | 分贝 | ≤ 1.0 | ≤ 1.4 | ≤ 1.0 | ≤ 1.4 |
| 通道均匀性 | 分贝 | ≤ 0.4 | ≤ 0.6 | ≤ 0.4 | ≤ 0.6 |
| 通道隔离(仅解复用) | 分贝 | ≥ 25(相邻) ≥ 35(不相邻) | ≥ 25(相邻) ≥ 45(不相邻) | ≥ 25(相邻) ≥ 35(不相邻) | ≥ 25(相邻) ≥ 35(不相邻) |
| 通道波纹 | 分贝 | ≤ 0.3 | |||
| 插入损耗温度灵敏度 | 分贝/摄氏度 | ≤ 0.003 | |||
| 波长温度漂移 | 纳米/℃ | ≤ 0.002 | |||
| 偏振相关损耗 | 分贝 | ≤ 0.1 | |||
| 偏振模式色散 | 著名图象处理软件 | ≤ 0.1 | |||
| 方向性 | 分贝 | ≥ 50 | |||
| 回波损耗 | 分贝 | ≥ 45 | |||
| 光功率 | 毫瓦 | ≤ 300 | |||
| 工作温度 | C | 0至+70(也可根据要求提供扩展温度) | |||
| 储存温度 | C | – 40至+85 | |||
| 包装尺寸(LxWxH) | 毫米 | S= 89x51x8.0表壳 | |||
