Precision Acoustics 膜式水听器差分膜水听器共面膜水听器升压放大器薄膜水听器

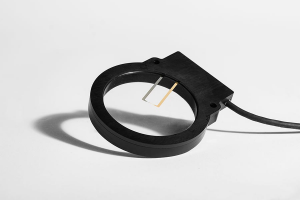

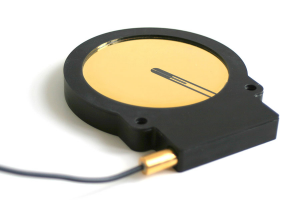

Precision Acoustics生产高质量的共面膜水听器，这些水听器是为满足MHz超声测量的严格要求而开发的。

差分膜水听器型号适用于最苛刻的宽带宽测量情况，但需要电导率非常低的水。

差分输入前置放大器嵌入在水听器环中，膜上的电极图案经过重新设计，以确保电极面积不对称。结果是信噪比的提高，允许基于9μm的膜水听器测量超过120 MHz的谐波分量

膜式水听器的UT型号是无法保证水质的宽带宽测量的首选产品。

它们可以单独使用，也可以与Precision Acoustics的信号放大器结合使用，以降低噪声并在宽带宽上增加有限的增益。为了获得额外的增益，薄膜水听器还可以与水听器升压放大器一起使用，以增加28 dB的增益。

技术规格

型号	D1202	D1602	D1604	UT1604
建议场景	高频超声压力测量		宽带宽和平滑频率响应的MHz超声压力测量	MHz超声压力测量，宽带宽，平滑的频率响应和小有效面积
说明	必须在去离子水中使用，自带电源		专用电源	配PA 潜水前置放大器，8dB增益，通过直流耦合器从28 V电源供电
输出阻抗	50 Ω		50 Ω	50 Ω
传感器材料	单层 12 微米厚的金 PVdF 薄膜	单层 16 微米厚的金 PVdF 薄膜	单层16微米厚的金PVdF薄膜	单层16微米厚的金PVdF薄膜
安装环尺寸	Φ100 mm，10 mm厚		Φ100 mm，10 mm厚	Φ100 mm，10 mm厚
膜直径	80 mm		80 mm	80 mm
电缆	Φ5 mm，1.5 m 长		Φ5 mm，1.5 m 长	前置放大器端接 1.5 m RG 174 电缆和连接到直流耦合器的 SMC 连接器
主动传感器直径	0.2 mm		0.4 mm	0.4 mm
典型灵敏度	20 mV/Mpa（2-110 MHz）	20 mV/MPa（2-150 MHz）	340 mV/Mpa（2-20 MHz）	20 mV/MPa（2-35 MHz）
灵敏度公差	±3 dB		±3 dB	±3 dB
典型频率响应	±2 dB（1-60 MHz）		±2 dB（1-30 MHz）	±2 dB（1-30 MHz）

信号放大器

基本膜式水听器测量系统的可选项目，旨在降低噪声并放大来自Precision Acoustics UT系列膜式水听器的信号。

技术规格
