Precision Acoustics有限公司提供各种各样的水听器。本文档介绍了所有不同的水听器类型，并总结了每种水听器型号的优点。
膜水听器是金标准测量装置。Precision Acoustics Ltd的所有薄膜水听器都具有非常宽的带宽（通常大于60 MHz），非常适合测量宽带超声脉冲，例如诊断超声中发现的那些脉冲。

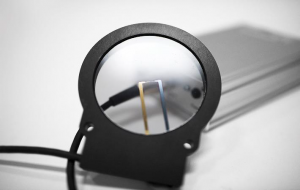

D1604 - 差分输入薄膜水听器
- PVDF薄膜：16μm
- 有源元件直径：0.4毫米
- 典型灵敏度（1-20 MHz）：330 mV/MPa
- 可用带宽：0.3–100 MHz
- 前置放大器：封装在膜环中（不可拆卸）
|
D1602 - 差分输入薄膜水听器
- PVDF薄膜：16μm
- 有源元件直径：0.2毫米
- 典型灵敏度（1-20 MHz）：150 mV/MPa
- 可用带宽：0.3–100 MHz
- 前置放大器：封装在膜环中（不可拆卸）
|
UT1604 - 单端输入薄膜水听器
- PVDF薄膜：16μm
- 有源元件直径：0.4毫米
- 典型灵敏度（1-20 MHz）：40 mV/MPa
- 可用带宽：0.3–80 MHz
- 前置放大器：可拆卸，推入膜环
|

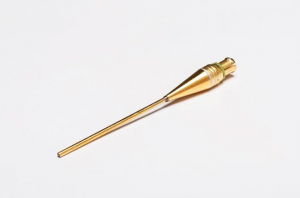

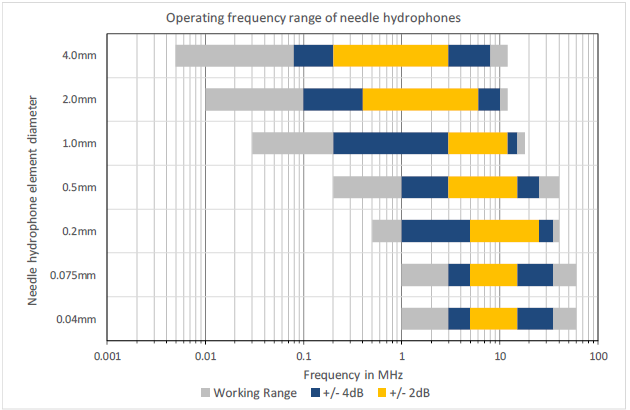

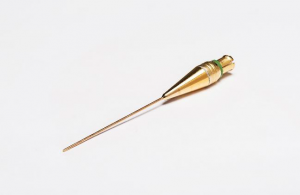

针型水听器是一种很好的通用测量设备。它们的直径范围从4.0毫米到0.04毫米不等。针式水听器的频率响应取决于水听器有源元件的尺寸，下图显示了这些设备的频率范围
所有针式水听器都需要与前置放大器和直流耦合器一起使用（如下所示）。这些是水听器系统不可或缺的一部分，其主要功能是提供电阻抗缓冲。

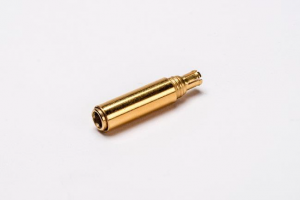

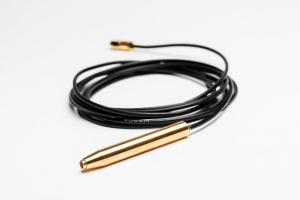

前置放大器 |

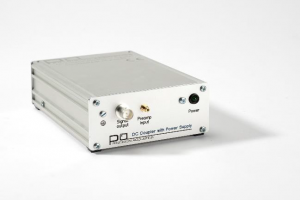

DC耦合器/带电源 |

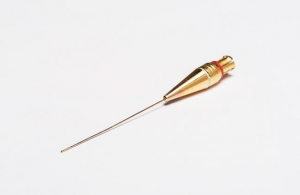

NH4000针式水听器 - 具有最佳低频响应的最高灵敏度针式水听器
- 有源元件直径：4.0毫米
- 典型灵敏度（0.8–8 MHz）：8 V/MPa
- ±2 dB带宽：0.2–3 MHz
- ±4 dB带宽：0.08–8 MHz
|
NH2000针式水听器 - 对于<1 MHz的测量，灵敏度和方向性之间有很好的折衷
- 有源元件直径：2.0毫米
- 典型灵敏度（0.5–8 MHz）：3.5 V/MPa
- ±2 dB带宽：0.4–6 MHz
- ±4 dB带宽：0.1–10 MHz
|
NH1000针式水听器 - 非常适合在0.5-10 MHz范围内进行测量
- 有源元件直径：1.0 mm
- 典型灵敏度（2-12 MHz）：850 mV/MPa
- ±2 dB带宽：3–12 MHz
- ±4 dB带宽：0.2–15 MHz
|
NH0500针式水听器 - 对于大于1 MHz的测量，灵敏度和方向性之间有很好的折衷
- 有源元件直径：0.5毫米
- 典型灵敏度（2-12 MHz）：300 mV/MPa
- ±2 dB带宽：3–15 MHz
- ±4 dB带宽：1–15 MHz
|
NH0200针式水听器 - 广泛的方向响应和最小化的空间平均
- 有源元件直径：0.2毫米
- 典型灵敏度（2-12 MHz）：55 mV/MPa
- ±2 dB带宽：5-25 MHz
- ±4 dB带宽：1–35 MHz
|
NH0075针式水听器 - 满足10 MHz下的λ/2采样和非常宽的方向响应
- 适用于非常高的频率（高达60 MHz）
- 有源元件直径：0.075mm
- 典型灵敏度（2-12 MHz）：10 mV/MPa
- ±2 dB带宽：5–15 MHz
- ±4 dB带宽：1->30 MHz
|
NH0040针式水听器 - 范围内满足20 MHzλ/2采样的最小针式水听器
- 适用于非常高的频率（高达60 MHz）
- 有源元件直径：0.04毫米
- 典型灵敏度（2-12 MHz）：6 mV/MPa
- ±2 dB带宽：5–15 MHz
- ±4 dB带宽：1->30 MHz
|

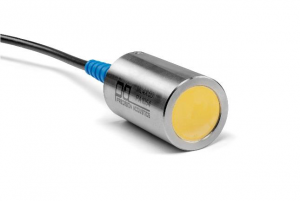

ML4X50活塞式水听器 - 大面积校准水听器，非常适合0.1至1 MHz的使用
- 有源元件直径：25毫米
- 典型灵敏度（2-12 MHz）：10 V/MPa
- ±0.5 dB带宽：300 kHz–1 MHz
- ±1.5 dB带宽：100 kHz–1 MHz
|
光纤水听器传感器 - 125μm芯
- 由光学照明区域（直径10μm）定义的有源元件
- 能够感应压力和温度变化
- 频率响应比平面光纤传感器更平滑
- 典型灵敏度（2-12 MHz）：250 mV/MPa
- 抗电磁干扰
|
标准 VS 宽带传感器 - 为两种连接器类型提供了两种光纤水听器变体：标准（TFS、FSV2）和宽带（TFS-BB、FSV2-BB）
- 18-22MHz之间宽带光纤变体的灵敏度下降幅度较小
|
光纤夹头 - 提供了一种简单的方法来固定非常薄的光纤水听器
- 与针形水听器前置放大器尺寸相同
|

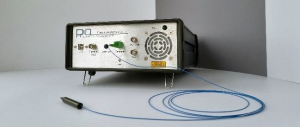

光纤水听器控制单元 - 需要所有光纤水听器
- 提供询问光学器件，使传感器能够正常工作
|
水听器放大器 - 宽带线性相位放大器，适用于所有水听器
- 增益：>25 dB
- 带宽：50 kHz–125 MHz±1 dB
- 输入阻抗：50Ω
- 输出阻抗：50Ω
|
衰减器 - 适用于较大直径的针式水听器
- 用于在高压场中使用高灵敏度传感器时防止前置放大器过载
- 衰减：20 dB±3 dB
- 带宽：10 kHz–100 MHz±0.5 dB
|
L形水听器安装架 - 与针和光纤水听器一起使用
- 简单、经济高效的安装，可将水听器有源元件放置在旋转中心下方
|
完全可调水听器支架 - 与膜、针或光纤水听器一起使用
- 允许在所有3个平面内围绕水听器有源元件旋转
|
