OPTEL,OPBOX ver 2.2,超声波盒

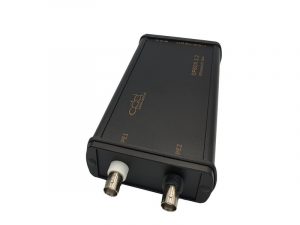

OPTEL,OPBOX ver 2.2,超声波盒,OPBOX ver 2.2是一个集成了脉冲发生器和接收器的双通道超声波盒,OPBOX 2.2是一款双通道超声波测试设备，适用于各种超声波测量，也可在附加数字输入/输出的帮助下作为更复杂系统的控制器。该设备有两个高压脉冲发生器和可切换接收器，允许在两个输出端进行脉冲回波操作，并在两个收发方向(PE1->PE2或PE2->PE1)进行穿透传输操作。 Opbox 2.2还可以与多路复用器或扫描仪等设备配合使用。 FIFO存储允许在内部存储器中缓冲许多采集，并将整个数据包转发给控制应用。以这种方式，获得了从设备读取数据的高吞吐量特征 -低噪声前置放大器(0.74 nV/√(Hz)) -高达+89 dB的高增益 -可切换模拟滤波器 -支持快速TGC(时间增益补偿) -机载双通道高压脉冲发生器(高达460伏) -输入衰减器(-20dB) -输入阻抗50欧姆 -10位模数转换器 -100MHz采样频率，8位样本 -高达512k x 16位样本存储器 -延迟设置高达65535个采样周期 -各种触发模式 -BNC或Lemo模拟连接器 -I/O连接器:6个输入和6个输出 -USB-2.0高速(480Mbps) -由USB连接器供电 -紧凑的尺寸 -低重量:380克技术数据 模拟参数: 输入放大器增益:-31dB至65dB(步长0.5dB) 可切换前置放大器:+24dB 可切换衰减器:-20dB 输入范围:275毫伏 (2.0V，带衰减器-20dB) 全带宽: 可切换滤波器(-3dB): 0.8 MHz - 25 MHz，0.5 - 6MHz，0.5 - 10MHz，0.5 - 15MHz，0.5 - 25MHz，1 - 6MHz，1 - 10MHz，1 - 15MHz， 1-25兆赫，2-6兆赫，2-10兆赫，2-15兆赫，2-25兆赫，4-6兆赫，4-10兆赫，4-15兆赫，4-25兆赫技术数据-续

脉冲发生器: 脉冲电压:0V至460V(正脉冲) 充电时间:0至6.3us，步长为0.1us 下降时间:< = 20 ns 带宽:高达约50兆赫输出阻抗:< 1欧姆 模数数据采集: 分辨率:10位(存储8位) ADC输入范围:0.5V 采样频率(MHz):100.0；50.0;33.3;25.0;20.0;16.7;14.3;12.5;11.1;10.0;9.1;8.33;7.7;7.14和6.67 数据缓冲区:1至256k样本采样延迟:0到65535个采样周期 PRF:高达100001)。硬件数据处理: 数据表示:RF，绝对；在规定的门内测量:3个峰值检测器； 3电平比较器信号检测:电平、上升、下降、转换。 带任意函数发生器的DAC (TGC ): 频率:100MHz 分辨率:8位最大值增益变化:48dB专业步骤触发器: 软件软件命令；内部的可编程定时器；外部的 2个增量编码器模块；2个TTL输入增量编码器的计数器模块: 两个32位模块，带CHA、CHB和IDX输入；可编程输入模式:1X、2X、4X；位置可编程触发；输入/输出传感器连接器: PE1(发送和接收)BNC或Lemo PE2(发送和接收)BNC或莱莫 DB15连接器: 输入: 6个输入，用于2个增量编码器通道(A、B、索引信号)或通用线路；产出: 6个通用输出；包括触发输出信号(同步输出)； +5V带保险丝的电源，用于为外部设备供电。软件我们将提供该软件的标准版本(适用于任何最大10 x64的Microsoft Windows微软硬件认证报告获得批准)以及针对特殊需求的软件开发套件:包括针对LabView、MATLAB x64、dll的C++包装器、Python和Linux的现成示例。，以及如何从任何USB工具直接控制我们的设备的低级描述
