Highland J270紧凑型单通道可调延迟和宽度电脉冲发生器
Highland J270紧凑型单通道可调延迟和宽度电脉冲发生器
特点:
- 用户触发的50欧姆脉冲输出
- 延迟、宽度和输出脉冲电压的手动调整
- 三种计时范围从25纳秒到2.5微秒，高达20 MHz触发速率
- 典型上升/下降时间为1纳秒，典型最小宽度小于2.5纳秒，典型抖动小于15皮秒RMS(范围1)
- 干净、快速的脉冲输出，可在0.8伏至20伏范围内调节
- 可选模拟时间调制输入
- 出色的激光器、激光堆栈、光调制器、PIN二极管、微通道板或SiC栅极驱动器
- 紧凑型2英寸x 3英寸外壳
描述:

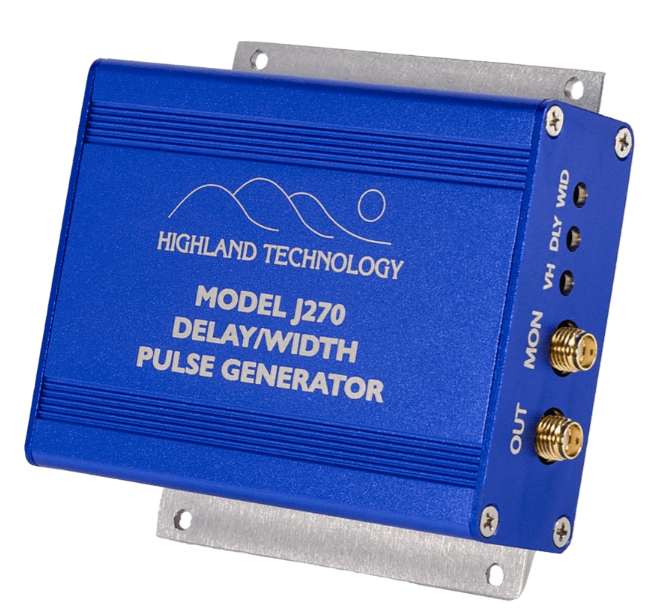

Highland J270是一款非常紧凑的GaN基纳秒高压脉冲发生器，具有可调的时间延迟和脉冲宽度模拟控制。它包括一个SMA触发输入和环路/终端连接器，以及SMA输出和脉冲监控器连接器。 J270可以产生0.8到20伏快速而平坦的脉冲。OEM版本可用作嵌入式条形激光器、光调制器、增强栅极、PIN二极管或电缆驱动器。
| 功能 |
单通道延迟和宽度脉冲发生器
|
| 输入触发器 |
正脉冲、SMA输入和环路连接器
+0.5伏触发阈值
+5伏最大安全输入
配有J48可拆卸SMA 50欧姆终端
|
| 振动 |
小于500 ppm的范围延迟，典型值
|
| 输出 |
DC耦合SMA连接器
50欧姆源阻抗，零伏基线
脉冲可调范围为+0.8至+20伏
(0.4至10伏电压输入50欧姆负载)
上升/下降1 ns(典型值)
切换可选输出极性
|
| 监控输出 |
DC耦合SMA连接器
50:1衰减输出脉冲监控器，50欧姆阻抗
100:1接入外部50欧姆负载
|
| 动力输入 |
+24伏直流电，100毫安+平均负载电流
2.1毫米x 5.5毫米螺纹桶形插座，正中间
配有J24墙上插头通用输入电源
|
| 校准间隔 |
1年
|
| 包装 |
铝制外壳，2英寸x 3英寸x 1英寸
包括J732安装法兰
|
时间范围
| 范围 | 最小延迟 | 最小宽度 | 最大频率 |
|---|---|---|---|
| 25纳秒 | 15纳秒 | 2纳秒 | 1 / (D+W+40ns)最大20 MHz |
| 250纳秒 | 30纳秒 | 12纳秒 | 1 / (D+W+65ns)最大10 MHz |
| 2.5秒 | 220纳秒 | 120纳秒 | 1 / (D+W+350ns)最大1 MHz |
适用于嵌入式应用的其他范围
