Highland Technology 数字延迟发生器 P400- 4 通道台式数字延迟和脉冲发生器 Highland进口代理

数字延迟发生器

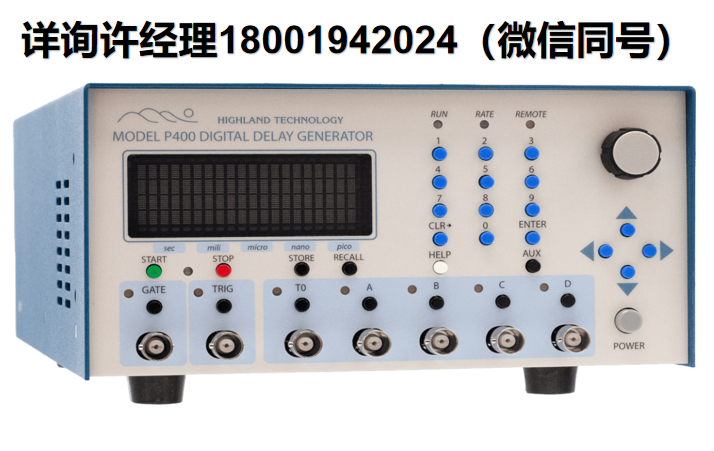

P400- 4 通道台式数字延迟和脉冲发生器

4-channel benchtop digital delay and pulse generator

P400数字延迟和脉冲发生器主要特征：

4路延迟和宽度输出
1皮秒分辨率
长达1000秒的延迟
25纳秒插入延迟
典型抖动小于10皮秒RMS
10 MHz重复速率
可编程触发阈值
可调输出电平
可选以太网
车载帮助

P400是一个台式数字延迟和脉冲发生器，产生四个独立的可编程延迟和宽度输出。P400能够以1皮秒的增量产生长达1000秒的延迟，并且能够以10 MHz的高重复率工作。P400的应用包括激光计时、ICCD摄像系统、ATE系统和雷达测试。触发- P400触发器包括内部、外部、远程或线路。内部DDS速率发生器可在0.01 Hz至10 MHz范围内以0.01 Hz步进进行编程。外部触发器具有可选的触发电平、斜率和终端阻抗。线路触发通过外部交流线路适配器启用。P400也可以手动触发，或者通过远程RS-232或以太网接口触发。触发门控和突发设施是标准的。时基-标准P400时基是一个精密的TCXO温度补偿晶体振荡器。可选的恒温振荡器可用于要求极高精度和最低抖动的应用。多个P400s可以彼此同步，或者锁定到外部10 MHz信号源。板载帮助-广泛的帮助系统解释了4线前面板显示器上的每个按钮、输入、输出和设置。菜单P400的每个功能都有一个专用的单级控制菜单，通过相关按钮调用。可以通过数字键或旋钮输入数据。远程控制-所有P400参数可使用标准RS-232或可选以太网接口进行远程编程。

规格参数：

功能	四通道数字延迟和脉冲发生器所有四个延迟输出 A、B、C 和 D 上的独立可编程延迟/脉冲宽度/极性/高电平/低电平
频道	四路可编程延迟、脉冲宽度、极性和电压电平输出
触发源	内部 DDS 合成器、外部源、带有外部变压器适配器的交流线、远程命令和手动按钮
触发率	最大 10 MHz
外部触发输入	可编程阈值：-2.4 至 +4.6 V 可编程斜率可编程终端：50 Ω 或 1 MΩ 最小脉冲宽度：0 至 2 V 时为 2 ns（突发模式下为 25 ns）
脉冲输出（A 到 D 和 T0）	V OH可编程 -4.3 至 +11.8 V V OL可编程 -5.0 至 +4.1 V 0.1 V 步长，50 Ω 源阻抗 4 V/ns 压摆率
插入延迟	25.0 纳秒 ± 500 ps
延迟分辨率	1 ps，A、B、C、D 输出的延迟或宽度
延迟范围	999.999999999999 秒，A、B、C、D 输出的延迟或宽度，总延迟+宽度不超过 999.999999999999 秒 A 到 D 时序相对于 T0 上升沿
延迟精度	T0，在触发 A 到 D 输出后上升 25 ns ± 500 ps ，± 400 ps ± 时基误差 A 到 D 延迟和宽度边沿单调至 50 ps
抖动	T0，来自外部触发 A 到 D 输出的最大 20 ps RMS （25 ps RMS + 时基抖动）最大，来自外部触发或任何其他输出的边沿
DDS 输出	正弦波，4 V pp 典型值，50 Ω 源阻抗
通讯	标准 RS-232 带有类似 SCPI 的命令集可选以太网使用 Telnet 模式命令集与 RS-232 模式相同
指标	20 个字符 x 4 行字母数字显示 LED 指示选定的通道、活动、触发器、通信和错误
时基	标准 TCXO：初始校准 ±0.25 PPM 漂移 <2 PPM/年温度系数低于 50 ppb/°C 抖动低于每秒延迟 4 ns 可选 OCXO：初始校准 ±0.1 PPM 漂移 <1 PPM/年温度系数低于 3.6 ppb/ °C 抖动低于每秒 400 ps 延迟任一振荡器都可以锁相到外部 10 MHz 源
包装	8″ (W) x 12″ (L) x 4.5″ (H)，不包括外部电源模块重量：8 lbs
功率	100 至 240 VAC，47 至 63 Hz，最大 60 W，使用配备的交流适配器可通过 2.5 mm x 5 mm 母头连接器在 +24 VDC，最大 2.5 安培下运行
选项	后面板变压器隔离 5 至 50 V 可编程高压脉冲输出 10BASE-T 和 100Base-T 以太网恒温振荡器时基 (OCXO) 单/双机架安装适配器 OEM 版本
一致性	旨在满足 UL/FCC/CE 要求
