美国Skidmore-Wilhelm Model MZ 螺栓测试

“紧固件测试”通常描述使用我们的液压负载单元(HS、MZ、S等)来测量紧固件性能，具体如下:安装前验证(PIV)测试和旋转能力(ROCAP)根据AISC/RCSC规范对结构紧固件进行测试。一般紧固件测试，以确定扭矩/张力的关系。可测试的元件类型包括但不限于螺栓、张力控制螺栓、锚固螺栓、柱塞、锁紧螺母、直接张力指示垫圈等。自 20 世纪 50年代我们发明这项技术以来，斯凯德莫尔·威廉的水压拉力校准器或螺栓拉力校准器一直是测试高强度螺栓的行业标准。我们的设备必须用于钢结构建筑、桥梁和其他使用拉力关键接头的紧固件的结构。我们的设备可以安全地与手动扭矩扳手、冲击枪、电动扳手和液压扳手一起使用。

如果您想进一步了解如何使用MZ模型来验证螺栓张力，还可以参加我们的免费“了解螺栓张力的课程”

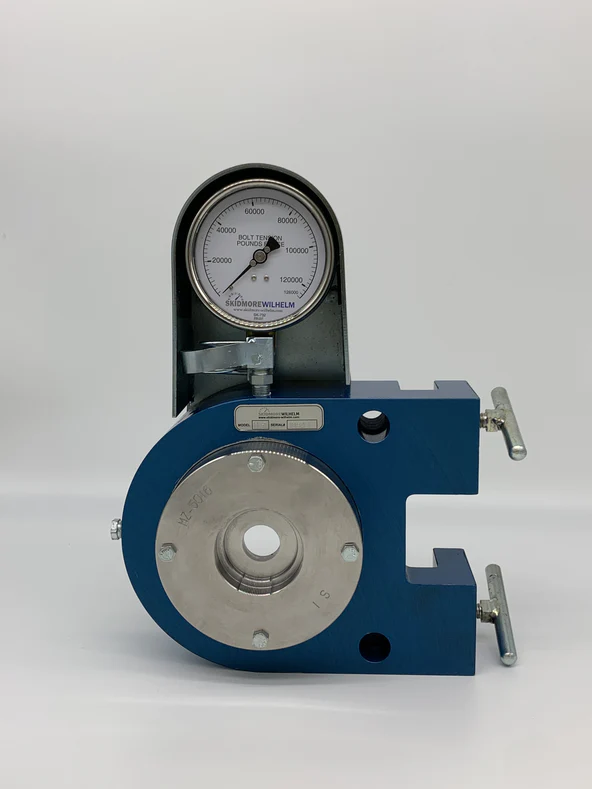

MZ型螺栓张力校准器

紧固件符合最小螺栓张力规格。
·冲击扳手被正确校准，以便在螺栓接头中达到适当的张力。
张力控制紧固件在正确的张力下会收缩。
·直接张力指示(DTI)垫圈可指示适当的张力
螺栓组员了解如何在各种类型的紧固件中达到.适当的张力

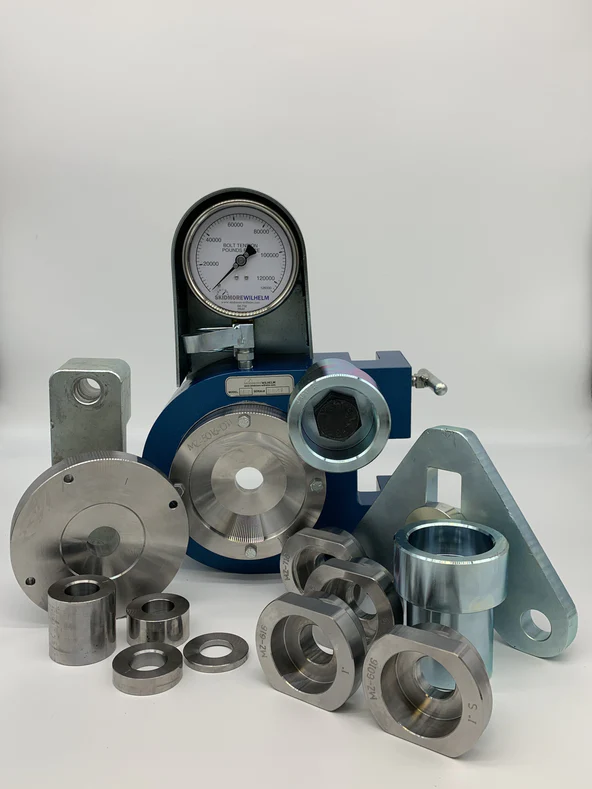

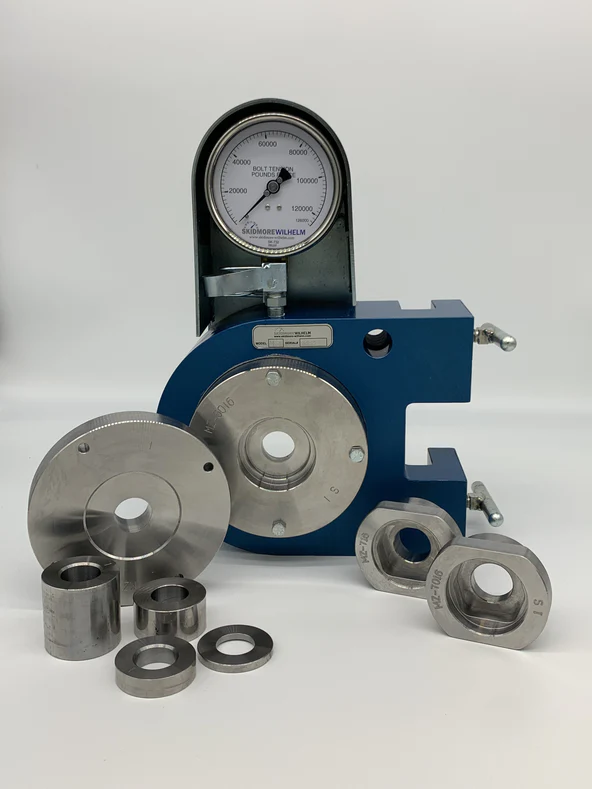

容量:126，000磅螺栓张力 MZ-100可与我们的适配器套件一起测试下列螺栓尺寸: 1/2“螺栓 5/8"螺栓 3/4"螺栓 7/8英寸螺栓 1英寸螺栓 1-1/8"螺栓 1-1/4”螺栓以及公制等价物M12、M14、M16、M18、M20、M22、M24, M27.M30.X

用于精确测量短结构紧固件的螺栓张力建筑实践中的两项发展为 MZ型螺栓张力校准器创造了需求:结构钢的更薄截面和拉伸控制螺栓的使用。MZ型螺栓校准器设计用于接受较短的夹持长度螺栓，它提供了我们标准型号 M 和 MS 校准器的所有功能和性能。无论是校准扳手还是测试紧固件，您都不需要特殊的培训也不需要额外的设备。只需将校准器夹在梁或柱上，插入您的紧固件。拧紧它可以直接显示压力读数，相当于紧固件中产生的张力，每次保证准确度在 1%以内。为了经济的质量保证使用 Skidmore-Wilhelm ModelMZ，您可以准确模拟接头条件，然后将紧固程序转移到接头本身。结果:始终如一地紧固到螺栓张紧规范。结构连接研究委员会建议在每个工作现场都应配备张力测量设备，如MZ型号。*过时的扭矩检查方法将无法让您达到批准的螺栓张紧规范。

避免昂贵的返工和重新检查。首先用校准器证明你的紧固程序能产生适当的螺栓张力，然后将这些程序始终应用于工作本身。斯基德莫尔-威廉螺栓张力校准器让您建立检查到您选择的螺栓紧固程序。正确的螺栓紧紧的证明是正确的模型MZ校准器刻度盘。 *结构连接研究委员会:“使用ASTM或A490螺栓的结构接头规范”。*结构连接研究委员会“使用ASTMA325或A490 螺栓的结构接头规范。我们还提供专业的Skidmore培训，涵盖使用Skidmore的所有方面，包括安全使用和定制解决方案。 Manual

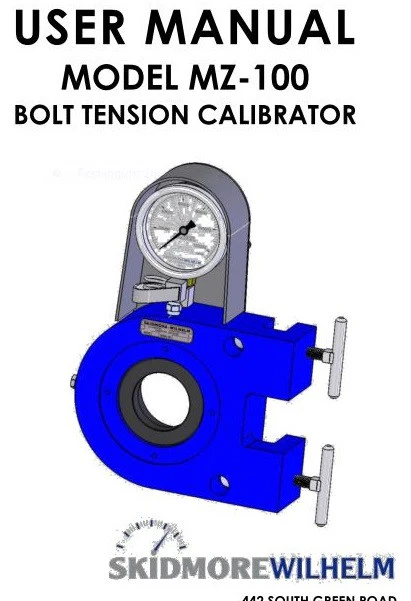

MZ-100 User Manual

这种改进的轻量化设计建立在 50 多年行业领先的螺栓张力测量和校准经验之上，同时保持了您对Skidmore-Wilhelm 的期望的准确性、可靠性、易用性和技术支持。典型的测试应用校准器可用于测量紧固件张力，应用范围广泛，包括但不限于: 紧固工具校准、安装前验证、旋转能力试验和其他紧固件试验校准器与所有紧固工具兼容，包括:手动和冲击扳手、气动/液压)电动扳手和液压张紧器等。 ·可测试的紧固件元件包括:六角螺栓、螺纹柱、张力控制(TC)螺栓直接张力指示(DTI)垫圈、锚固螺栓、锁螺母等。
