美国AC Photonics Inc. 二极管 光电二极管 分光探测器 单向和双向集成抽头检测器

单向和双向集成抽头检测器

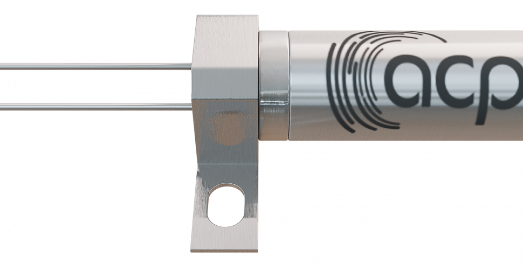

ACP的单向和双向集成抽头检测器是一种混合光学组件，将薄膜抽头和PIN光学检测器的功能结合在一个紧凑的封装中，用于电源监控应用。单向设计确保仅检测输入端口功率，对反射光具有高隔离性(指向性)。 特性 低IL和PDL 低暗电流 优秀的方向性 密封PD 应用程序 EDFA功率控制 DWDM系统监视器 网络开关

产品规格
Parameter Unit Specifications
Tap Ratio % 1 2 3 5 10
Operating wavelength nm 1310nm: 1270 ~ 1350 1550nm: 1510 ~ 1590 L - Band: 1570 ~ 1610 O+C+L Band: 1270 ~ 1350 & 1510 ~ 1610
Insertion Loss (Single Window) dB ≤ 0.5 ≤ 0.5 ≤ 0.5 ≤ 0.7 ≤ 0.9
Insertion Loss (Dual Window) dB ≤ 0.7 ≤ 0.7 ≤ 0.7 ≤ 0.9 ≤ 1.0
Responsivity (C, L Band) (Max) mA/W 15 25 40 64 145
Responsivity (C, L Band) (Min) mA/W 7 13 25 42 70
Responsivity (1310) (Max) mA/W 11 23 38 60 136
Responsivity (1310) (Min) mA/W 5 11 23 40 65
Wavelength Flatness dB ≤ 0.15
Polarization Dependent Loss dB ≤ 0.10
Directivity dB ≥ 251)
Return Loss dB ≥ 45
Optical Input Power (Max.) dBm ≤ 23 ≤ 20 ≤ 18 ≤ 16 ≤ 13
Soloering Temperature °C 250 (≤10sec)
Operating Temperature °C - 5 to +70
Storage Temperature °C - 40 to +85
Package Dimensions mm See “MECHANICAL DIMENSIONS”

Note: 1) For unidirectional only. All values refenced are without connector.
