美国CADDOCK 电流检测电阻 MP930

Caddock Electronics，Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。

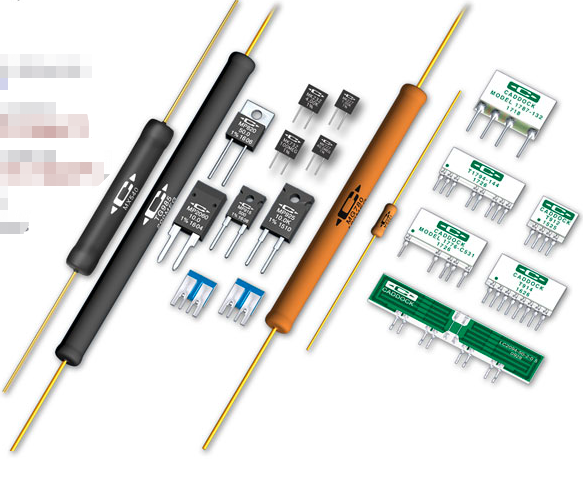

Caddock产品系列包括250多种型号，包括高压电阻，电流检测电阻，贴片电阻，高频电阻，射频电阻，负载电阻，脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。

电流检测电阻无感设计•高稳定性•表面安装

MP930

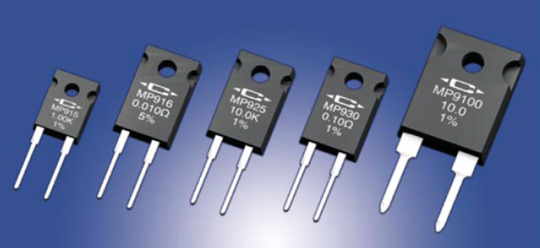

低电阻、低成本 MP930 TO-220 和 MP915 TO-126 型功率薄膜电阻器 ±5% 时电阻低至0.020ohm，±1% 时 0.05 ohm；可安装散热器；外壳温度为 25℃，TO-220 型封装中 30W / TO-126 型封装中 15W；无感设计

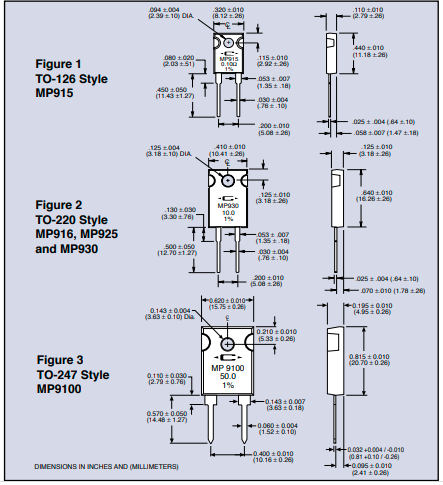

MP915 TO-126 型电源包 外壳温度在+25°C 时为 15 瓦，到+150°C 时降额为0；外露陶瓷散热安装面；电阻范围为 0.020 ohm 至 1 K；无感设计。 MP916、MP925 和 MP930 TO-220 型电源封装 外壳温度在 +25°C 时高达 30 瓦，在 +150°C 时降额至0。外露陶瓷散热安装面。电阻范围为 0.010 ohm 至 100 K。无感设计。 MP9100 TO-247 型电源包 外壳温度在+25°C时为 100 瓦，+175°C 时降额为0。外露陶瓷散热安装面。电阻范围为 0.050 ohm 至 100 ohm。无感设计。

规格:

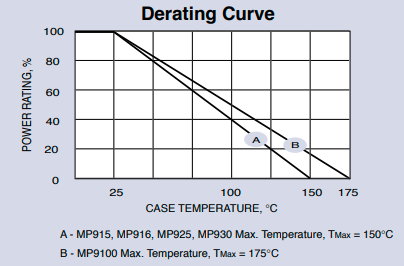

MP915、MP916 MP925, MP930温度系数: TC referenced to +25°C, ΔR taken at +150°C 0.50 ohms and above, -20 to +80 ppm/°C 0.050 ohm to 0.49 ohms, 0 to +200 ppm/°C 0.020 ohm to 0.049 ohm, 0 to +300 ppm/°C 0.010 ohm to 0.019 ohm, 0 to +500 ppm/°C MP9100温度系数: TC referenced to +25°C, ΔR taken at +175°C 0.50 ohms and above, -20 to +80 ppm/°C 0.050 ohm to 0.49 ohms, 0 to +150 ppm/°C 操作温度:-55°C to TMAX 电感值: MP915, MP916, MP925, and MP930 10nH typical; MP9100, 20nH typical, in series when measured at a point 0.2 inches from the resistor body. DWV: 1500 VrmsAC的介电强度额定值是基于短路端子之间的连接，以及部件所安装的金属表面或与部件顶表面接触的金属夹。绝缘电阻: 最小10,000兆欧姆。电阻元件与安装表面绝缘。负载稳定性:额定功率下2000小时。ΔR±(1.0% + 0.0005欧姆)最大值额定功率取决于外壳温度。见以下降额曲线。

瞬时过载:额定功率的1.5倍，外加电压不超过5秒最大连续工作电压的1.5倍。ΔR±(0.5% + 0.0005欧姆)最大值防潮性:Mil-Std-202，方法106。ΔR±(0.5% + 0.0005欧姆)最大值热冲击:Mil-Std-202，方法107，第二F. ΔR±(0.5% + 0.0005欧姆)最大值。减震:100G, Mil-Std-202, Method 213, Cond。1 . ΔR±(0.4% + 0.0005欧姆)最大值。振动，高频:Mil-Std-202，方法204，第二。D. ΔR±(0.4% + 0.0005欧姆)最大值。终端强度:Mil-Std-202，方法211;A(拉力测试)5磅ΔR±(0.2% + 0.0005欧姆)最大值注:对于这些规格，电阻测量应在距离电阻体0.2英寸(5.08毫米)处进行
