Gerard Daniel Worldwide, Inc. 金属网声网降噪网金属织网方形/平纹编织钢丝网

方形/平纹编织钢丝网

方斜纹网

这种布在两个方向上的网目数相等，与普通的方形网目相同。然而，在方形斜纹织物中，每根经线和每根顺丝依次穿过相邻的两根线并在其下方通过。在斜纹编织模式下，经纱不像平纹编织那样严重变形和受力。这种设计的优点是它适用于高水平机械应力的应用。

Plain Square Mesh Per Inch	Wire Diameter (in.)	Wire Diameter (mm.)	Opening Width (in.)	Opening Width (mm.)	Opening Area (%)	Weight, Stainless Steel (lbs./sq. ft.)	Weight, Stainless Steel (kg./sq. m)
270	0.0016	0.041	0.0022	0.056	32.1	0.048	0.23
325	0.0014	0.036	0.0017	0.043	30.5	0.043	0.21
400	0.0011	0.028	0.0014	0.036	31.4	0.034	0.17
500	0.0085	0.216	0.001	0.025	25.0	N/A	N/A

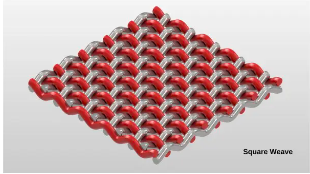

方形平面网格

平方网是最常见的织物，每个方向的经纱和纬纱的数量和直径相同，编织成简单的上下图案。这创造了最大的编织稳定性和相同的网数在两个方向。下面的表格列出了部分可能的方形编织。它们是按“网格数”排列的，意思是在一英寸线性中有多少个空间。加粗字体的项目是市场级，最常用的工业钢丝布的尺寸和最好的平衡组合的网数和线直径，创造最均匀的编织。 平面方格网:3/4目数

Wire Diameter (In.)	Wire Diameter (mm.)	Opening Width (In.)	Opening Width (mm.)	Open Area (%)	Weight, Stainless Steel (Lbs./sq. ft.)	Weight, Stainless Steel (Kg./sq. m.)
0.307	7.80	0.443	11.25	34.9	8.135	39.72
0.283	7.19	0.467	11.86	38.8	7.376	36.01
0.263	6.68	0.487	12.37	42.1	6.319	30.85
0.250	6.35	0.500	12.70	44.1	5.679	27.73
0.225	5.72	0.525	13.34	49.0	4.555	22.24
0.207	5.26	0.543	13.79	52.4	3.832	18.71
0.192	4.88	0.558	14.17	55.3	3.280	16.01
0.177	4.50	0.573	14.55	58.3	2.775	13.55
0.162	4.11	0.558	14.17	61.4	2.315	11.30
0.148	3.76	0.602	15.29	64.4	1.924	9.39
0.135	3.43	0.615	15.62	67.2	1.597	7.80
0.120	3.05	0.630	16.00	70.5	1.256	6.13
0.105	2.67	0.645	16.38	73.9	0.960	4.69
0.092	2.34	0.658	16.71	76.9	0.735	3.59
0.080	2.03	0.670	17.02	79.8	0.554	2.70
0.072	1.83	0.678	17.22	81.7	0.449	2.19
0.063	1.60	0.687	17.45	83.9	0.343	1.67
0.054	1.37	0.696	17.68	86.1	0.252	1.23

平面正方形网格:1网格计数

Wire Diameter (In.)	Wire Diameter (mm.)	Opening Width (In.)	Opening Width (mm.)	Open Area (%)	Weight, Stainless Steel (Lbs./sq. ft.)	Weight, Stainless Steel (Kg./sq. m.)
0.331	8.41	0.669	16.99	44.8	7.459	36.42
0.307	7.80	0.693	17.60	48.0	6.375	31.13
0.283	7.19	0.717	18.21	51.4	6.038	29.48
0.263	6.68	0.737	18.72	54.3	5.189	25.33
0.250	6.35	0.750	19.05	56.3	4.165	20.34
0.225	5.72	0.775	19.69	60.1	3.354	16.38
0.207	5.26	0.793	20.14	62.9	2.829	13.81
0.192	4.88	0.808	20.52	65.3	2.427	11.85
0.177	4.50	0.823	20.90	67.7	2.057	10.04
0.162	4.11	0.838	21.29	70.2	1.719	8.39
0.148	3.76	0.852	21.64	72.6	1.431	6.99
0.135	3.43	0.865	21.97	74.8	1.189	5.81
0.120	3.05	0.880	22.35	77.4	0.937	4.57
0.105	2.67	0.895	22.73	80.1	0.717	3.50
0.092	2.34	0.908	23.06	82.4	0.549	2.68
0.080	2.03	0.920	23.37	84.6	0.415	2.03
0.072	1.83	0.928	23.57	86.1	0.335	1.64
0.063	1.60	0.937	23.80	87.8	0.258	1.26

平方网目每英寸:508

Wire Diameter (In.)	Wire Diameter (mm.)	Opening Width (In.)	Opening Width (mm.)	Open Area (%)	Weight, Stainless Steel (Lbs./sq. ft.)	Weight, Stainless Steel (Kg./sq. m.)
0.0085	0.216	0.00097	0.025	24.2	N/A	N/A

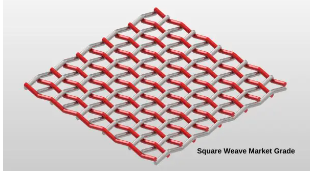

市场级方网

市场级钢丝网也通常被称为标准钢丝网是一组在工业应用中经常使用的钢丝布。它们代表了网目数和丝径的最佳平衡，以创造最均匀的编织。

Plain Square Mesh Per Inch	Wire Diameter (in.)	Wire Diameter (mm.)	Opening Width (in.)	Opening Width (mm.)	Open Area (%)	Weight, Stainless Steel (lbs./Sq. ft.)	Weight, Stainless Steel (kg./sq. m)
2	0.063	1.60	0.437	11.10	76.4	0.517	2.52
3	0.054	1.37	0.279	7.09	70.1	0.573	2.80
4	0.047	1.19	0.203	5.16	65.9	0.582	2.84
5	0.041	1.04	0.159	4.04	63.2	0.554	2.70
6	0.035	0.89	0.132	3.35	62.7	0.486	2.37
8	0.028	0.71	0.097	2.46	60.2	0.415	2.03
10	0.025	0.64	0.075	1.91	56.3	0.416	2.03
12	0.023	0.58	0.060	1.52	51.8	0.426	2.08
14	0.020	0.51	0.051	1.30	51.0	0.376	1.84
15	0.020	0.51	0.047	1.19	49.7	0.405	1.98
16	0.018	0.46	0.045	1.14	50.7	0.348	1.70
20	0.016	0.41	0.034	0.86	46.2	0.347	1.69
24	0.014	0.36	0.028	0.71	44.2	0.321	1.57
30	0.012	0.30	0.021	0.53	40.8	0.297	1.45
35	0.011	0.28	0.018	0.46	37.9	0.293	1.43
40	0.010	0.25	0.015	0.38	36.0	0.279	1.36
60	0.009	0.23	0.011	0.28	30.3	0.287	1.40
60	0.0075	0.191	0.009	0.23	30.5	0.239	1.17
80	0.0055	0.140	0.007	0.18	31.4	0.171	0.83
100	0.0045	0.114	0.0055	0.140	30.3	0.143	0.70
120	0.0037	0.094	0.0046	0.117	30.5	0.103	0.50
150	0.0026	0.066	0.0041	0.104	37.8	0.072	0.35
200	0.0021	0.053	0.0029	0.074	33.6	0.063	0.31
250	0.0016	0.041	0.0024	0.061	36.0	0.043	0.21
270	0.0016	0.041	0.0022	0.056	32.1	0.048	0.23
325	0.0014	0.036	0.0017	0.043	30.5	0.043	0.21
400	0.0011	0.028	0.028	0.036	31.4	0.034	0.17

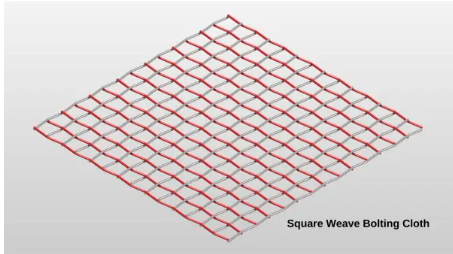

螺栓布网

方网螺栓布，也被称为拉伸螺栓布，是不锈钢网编织在平纹编织结构使用小丝直径，以提供高百分比的开放面积。

Square Mesh Bolting Cloth	Wire Diameter (In.)	Wire Diameter (mm.)	Opening Width (in.)	Opening Width (mm.)	Open Area (%)	lbs./sq. ft.	kg./sq. m
16	0.009	0.229	0.0535	1.359	73.3	0.086	0.420
18	0.009	0.229	0.0466	1.184	70.4	0.096	0.469
20	0.009	0.229	0.0410	1.041	67.2	0.106	0.518
22	0.0075	0.191	0.0380	0.965	69.7	0.082	0.400
24	0.0075	0.191	0.0342	0.869	67.2	0.089	0.435
26	0.0075	0.191	0.0310	0.787	65.0	0.095	0.464
28	0.0075	0.191	0.0282	0.716	62.4	0.104	0.508
30	0.0065	0.165	0.0268	0.681	64.8	0.084	0.410
32	0.0065	0.165	0.0248	0.630	62.7	0.090	0.439
34	0.0065	0.165	0.0229	0.582	60.7	0.096	0.469
36	0.0065	0.165	0.0213	0.541	58.7	0.102	0.498
38	0.0065	0.165	0.0198	0.503	56.7	0.107	0.522
40	0.0065	0.165	0.0185	0.470	54.8	0.113	0.552
42	0.0055	0.140	0.0183	0.465	59.1	0.085	0.415
44	0.0055	0.140	0.0172	0.437	57.4	0.089	0.435
46	0.0055	0.140	0.0162	0.411	55.8	0.093	0.454
48	0.0055	0.140	0.0153	0.389	54.2	0.097	0.474
50	0.0055	0.140	0.0145	0.368	52.6	0.101	0.493
52	0.0055	0.140	0.0137	0.348	51.0	0.105	0.513
54	0.0055	0.140	0.0130	0.330	49.4	0.109	0.532
58	0.0045	0.114	0.0127	0.323	54.6	0.078	0.381
60	0.0045	0.114	0.0122	0.310	53.3	0.081	0.395
62	0.0045	0.114	0.0116	0.295	51.7	0.084	0.410
64	0.0045	0.114	0.0111	0.282	50.7	0.087	0.425
70	0.0037	0.094	0.0106	0.269	54.9	0.060	0.293
72	0.0037	0.094	0.0102	0.259	53.8	0.062	0.303
74	0.0037	0.094	0.0098	0.249	52.7	0.064	0.312
76	0.0037	0.094	0.0095	0.241	51.7	0.066	0.322
78	0.0037	0.094	0.0091	0.231	50.6	0.068	0.332
80	0.0037	0.094	0.0088	0.224	49.6	0.069	0.337
84	0.0035	0.089	0.0084	0.213	49.8	0.069	0.337
88	0.0035	0.089	0.0079	0.201	47.9	0.072	0.352
90	0.0035	0.089	0.0076	0.193	46.8	0.073	0.356
94	0.0035	0.089	0.0071	0.180	45.4	0.077	0.376
105	0.003	0.076	0.0065	0.165	46.9	0.063	0.308
120	0.0026	0.066	0.0057	0.145	48.4	0.050	0.244
135	0.0023	0.058	0.0051	0.130	47.4	0.048	0.234
145	0.0022	0.056	0.0047	0.119	46.4	0.049	0.239
165	0.0019	0.048	0.0042	0.107	47.1	0.042	0.205
200	0.0016	0.041	0.0034	0.086	46.2	0.036	0.176
230	0.0014	0.036	0.0029	0.074	44.5	0.034	0.166

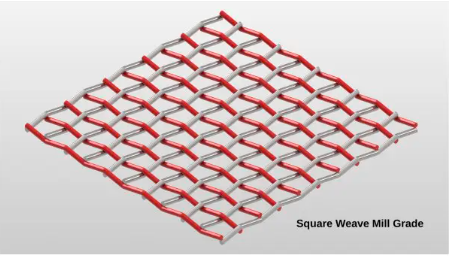

磨级方网

此表旨在指导您决定适合您的应用程序的网格类型。虽然一个特定的网格可以有相同数量的电线/英寸作为另一个，不同的电线直径将改变孔径以及开放面积。例如，选择具有相同孔径的TBC(拉伸螺栓布)等级与市场等级之间的权衡之一是更大的吞吐量，但同时可能更短的有效筛管寿命。

Mill Grade Mesh	Opening	TBC	Wire Diameter	Open Area (%)
2	0.4460	11,328	0.0540	79.6
3	0.2923	7,424	0.0410	76.7
4	0.2150	5,461	0.3500	74.0
5	0.1680	4,267	0.0320	70.6
6	0.1387	3,523	0.0280	69.6
7	0.1149	2,918	0.0280	64.8
8	0.1000	2,540	0.0250	64.0
9	0.0881	2,238	0.0230	62.7
10	0.0800	2,032	0.0200	64.0
11	0.0709	1,801	0.0200	61.0
12	0.0653	1,659	0.0180	60.8
14	0.0544	1,382	0.0170	57.2
16	0.0465	1,181	0.0160	55.4
18	0.0406	1,031	0.0150	53.4
20	0.0360	914	0.0140	51.8
22	0.0320	813	0.0135	49.6
24	0.0287	729	0.0130	47.4
26	0.0275	699	0.0110	51.1
28	0.0257	653	0.0100	51.8
30	0.0238	605	0.0095	51.0
32	0.0223	566	0.0090	50.9
34	0.0204	518	0.0090	48.1
36	0.0188	478	0.0090	45.8
38	0.0178	452	0.0090	45.8
40	0.0165	419	0.0085	43.6
45	0.0142	361	0.0080	40.8
50	0.0125	318	0.0075	39.1
55	0.0112	284	0.0070	37.9
60	0.0102	259	0.0065	37.5
