Highland T124 逻辑缓冲器四路缓冲器，4路缓冲器

Highland T124 逻辑缓冲器

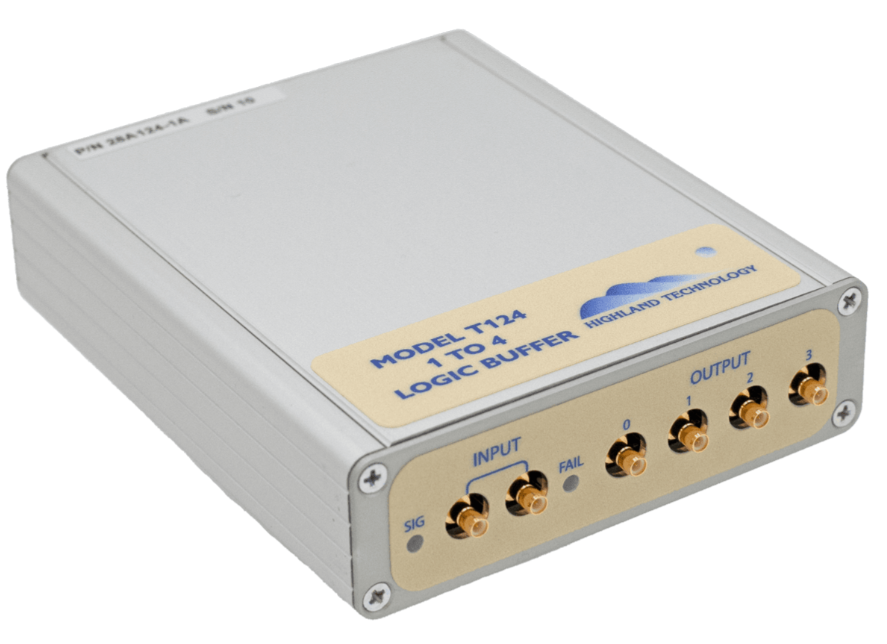

T124逻辑缓冲器为数字逻辑信号提供快速的1到4扇出缓冲器/逆变器。输入具有可切换的50R或高阻抗终端，以及可切换的10MHz带通滤波器，用作时钟分配放大器。输出可在低阻抗或50R源之间切换，输出高压可在3.3V ~ 5V之间切换。短路保护输出可用于任何数字逻辑分布应用。

T124逻辑缓冲器主要特征： 四个短路保护输出，可选择非反相，反相或差动驱动可切换50 Ω或高阻抗终端输入可切换50 Ω或低阻抗源的4个输出输出电压可在+3.3V或+5V之间切换 10mhz输入带通滤波器用作时钟分配放大器标准+12伏直流电源紧凑，坚固的挤压阳极氧化铝外壳，可拆卸安装法兰从直流到100兆赫的快速逻辑信号的分布

Specifications

操作温度	0 to 60°C
存储温度	-40 to 70°C
电源	+12 VDC (11.5 to 13.5 V) 标称 200 mA J12 12 volt 电源适配器

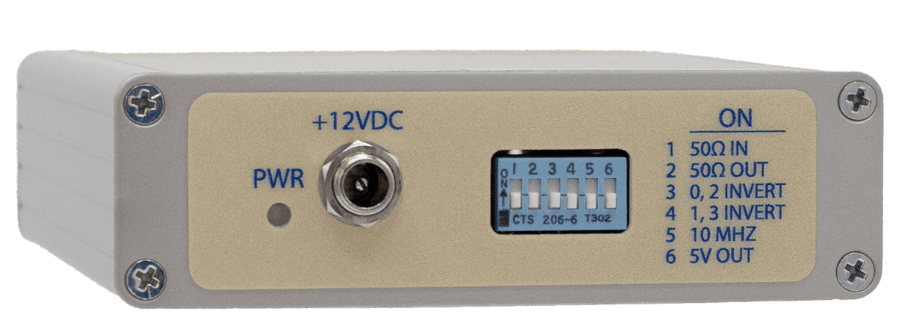

接口	6 SMB 接口 1 个2.1 x 5.5 mm 电源连接器，中心引脚为正极
封装	4.75" (L) x 4.05" (W) x 1.25" (H) 挤压阳极氧化铝外壳

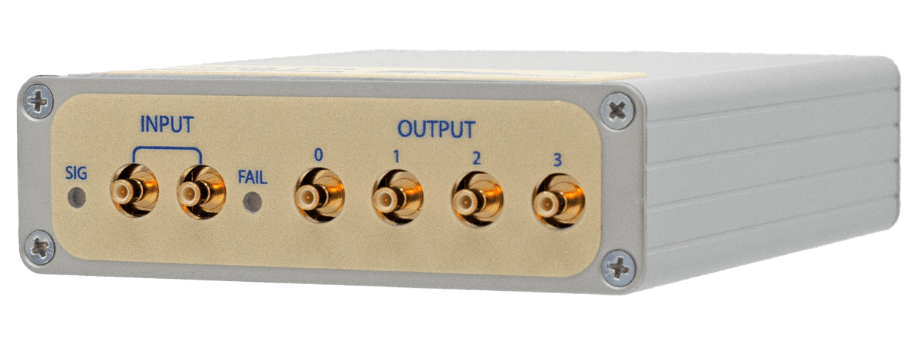

指示灯	LED指示灯用于电源，输入信号和输出短故障

逻辑模式规格

功能	四路扇出缓冲器用于数字逻辑信号
输入	Vʟɪᴍ : -0.3 V to +6 V Vʜ: > +1.3 V Vʟ: < +1.1 V 终端:50 Ω或高阻抗
输出	四个输出s +5V Operation: Vʜ₁ Lo-Z: +5.14 V Rʟ = 10 KΩ Vʜ₂ Lo-Z: +5.12 V Rʟ = 1 KΩ Vʜ₃ Lo-Z: +4.90 V Rʟ = 50 Ω Vʜ₄ 50 Ω: +5.14 V Rʟ = 10 KΩ Vʜ₅ 50 Ω: +4.80 V Rʟ = 1 KΩ Vʜ₆ 50 Ω: +2.60 V Rʟ = 50 Ω +3.3V Operation: Vʜ₁ Lo-Z: +3.39 V Rʟ = 10 KΩ Vʜ₂ Lo-Z: +3.38 V Rʟ = 1 KΩ Vʜ₃ Lo-Z: +3.07 V Rʟ = 50 Ω Vʜ₄ 50 Ω: +3.38 V Rʟ = 10 KΩ Vʜ₅ 50 Ω: +3.23 V Rʟ = 1 KΩ Vʜ₆ 50 Ω: +1.70 V Rʟ = 50 Ω Vʟ: 0 V
输出上升时间	700 ps, typical
输出下降时间	700 ps, typical
过渡时间	100 MHz, 最大
抖动	< 12 ps, typical
传播时间	10 ns, typical

10mhz时钟分配放大器模式规范

功能	10 MHz 时钟分配放大器
输入	10 MHz 正弦波或方波
输入端	50 Ω or 高阻抗
输入信号	+0.250 mVp-p to +5 Vp-p
输入直流限制	V最大: +5 VDC V最小: 0 VDC
输出	四个输出10mhz方波电压: +5V or +3.3V 阻抗: 低阻抗或 50 Ω
输出上升时间	700 ps, typical
输出下降时间	700 ps, typical
抖动	<12 ps, typical
