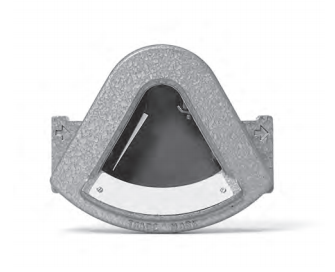

美国ERDCO See-Flo3100®视线流量指示器

基本信息

See-Flo® 视线流量指示器可一目了然地显示工艺管线中液体的颜色、透明度和流量。 大型钢化玻璃窗便于观察流体状况和叶片指示器位置。 仪表外壳的楔形使 See-Flo® 几乎可以自清洁。 在可能需要定期维护的情况下，窗户很容易拆卸和更换。 由于这是一个视线流量指示器，因此它不包括校准刻度。

特征

• 观察流体条件的颜色、透明度和流动性。
• 可重复的叶片指示 - 相同流速下的相同位置。
• 这使用户能够在指针下方的壁架上标记正常状态。
• 用于水平或垂直管道系统。
• 压力损失低。
• 设计简单，零件少，使用寿命长。



经营主体

See-Flo® 视线流量指示器采用可变面积的车身外壳。 外壳的内部容积从入口扩大到出口。 主要元件是回火合金叶片，一端固定在仪表外壳的顶端。 随着流速的变化，叶片成正比弯曲。   ¹/₂ 英寸，³/₄ 英寸和 1 英寸连接通常具有内螺纹端。 尺寸从 1¹/₄“ 至 6” 采用整体旁路外壳，允许以线轴形式实现更大的连接尺寸，端到端尺寸一致为 12 英寸。 此外，它还允许多种连接类型，包括螺纹、法兰、凹槽端和三夹。

规格

结构材料：（接液部件） 外壳：铝、黄铜或 316 不锈钢 分流器：外壳材料或碳钢 窗户：钢化玻璃 叶片：17-7 ph 不锈钢 “O”形圈：丁腈橡胶、乙丙烯、氟橡胶®或全氟橡胶 M 管道 连接：

• ¹/₂“ 至 1” NPT 内螺纹
• 1¹/₄“ 至 4” NPT 外螺纹
• ¹/₂“ 至 3” 三夹
• 1¹/₄“ 至 6” 槽
• 1¹/₄“ 至 6” 斜面
• ¹/₂“ 至 6” 150#/300# RF/FF ANSI 法兰 （碳纤维 STL）
• ¹/₂“ 至 6” 150# RF ANSI 法兰（不锈钢）
• ¹/₂“ 至 6” 150#/300# RF ANSI 法兰（铝）
• ¹/₂“ 至 6” 150# FF ANSI 法兰（黄铜）
• 15 至 25 mm DIN 2999/BS21/ISO R7 内螺纹
• 15 至 150 mm DIN PN 10 法兰（316 不锈钢 stl 和碳 stl）

  压力极限： 200 psig （13.8 bar），带玻璃窗 100 psig （6.8 bar），带聚碳酸酯窗 温度限制：

• -23 至 85°C（-10 至 185°F），带聚碳酸酯窗口。
• -23 至 121°C（-10 至 250°F），带丁腈橡胶 O 形圈。
• -23 至 121°C（-10 至 250 °F），带氟橡胶®、乙丙烯或全氟弹性体 O 形圈
