数字延迟发生器

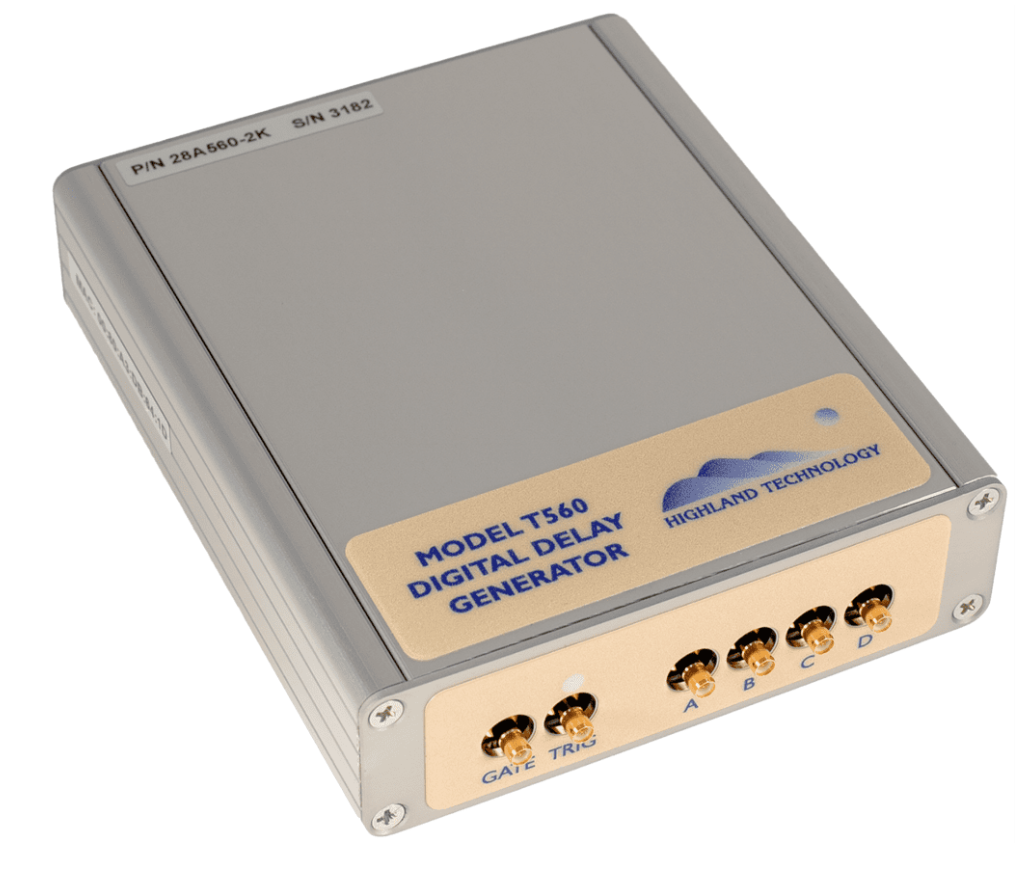

T560- 4通道紧凑型数字延迟和脉冲发生器

4-channel compact digital delay and pulse generator

T560数字延迟和脉冲发生器主要特征：

四路TTL电平延迟输出，延迟和脉冲宽度可单独编程
10皮秒延迟和宽度分辨率，10秒范围
21纳秒插入延迟，16 MHz最大触发速率
< 35 picosecond typical jitter
高精度DSP锁相系统提供晶体时钟延迟精度，来自异步外部触发的不确定性为零
内置10 MHz晶体振荡器时基，具有外部锁定功能
用于内部触发速率的0-16 MHz DDS频率合成器
具有分频/突发特性的可编程电平触发输入和触发使能门输入
只需从外部通用电源获得+12伏电源
RS-232串行接口标准；可选的10/100 Mbps以太网接口
带可拆卸安装法兰的挤压外壳
可定制的功能包括:
- OEM封装或仅板定制版本
- 交替计时算法
- 定时通道数量，1至8
- 替代连接器类型和位置
- OCXO时基
- 低阻抗输出，4伏最小值到50欧姆
- 扩展的温度范围和保形涂层

描述:

T560系列是小型数字延迟发生器系列，用于嵌入式OEM应用。T560-1是标准的封装版本，可用于许多OEM应用，也可作为定制版本的评估单元。它使用为Highland型号V851 (VME模块)和P400(台式)数字延迟发生器开发的技术，具有基本的TTL/CMOS输入和输出电平以及高级逻辑。 T560接受内部或外部触发，并产生四个精确的输出脉冲，每个用户可编程的时间延迟和宽度。它非常适合激光时序控制、雷达/激光雷达模拟或顺序事件触发。它很容易安装在系统外壳内，允许短电缆运行和可靠的，无人值守的操作。由于插入延迟低至20纳秒，T560非常适合定时和选通激光器、Q开关、ICCDs和其它电光器件，以及将皮秒分辨率时间调整应用于核、雷达、声纳电缆和仪器仪表。 T750 4通道高压驱动器可将T560输出扩展至高达100伏。
