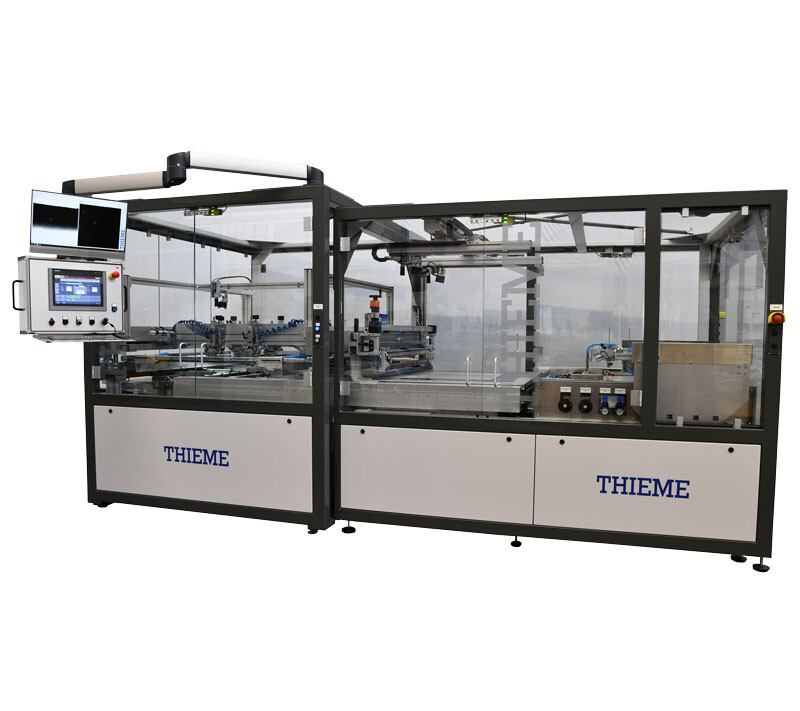

美国THIEME 3000 Vision AL自动丝网印刷机

THIEME 3000 Vision AL （自动加载机）

新一代丝网印刷机，专为薄膜、钣金和电子应用而设计

为什么选择THIEME ？

  • Thieme 品质“德国制造”
  • 根据客户要求单独配置和制造
  • 超过60年的丝网印刷和自动化经验
  • 超过 10,000 台已安装的机器
  • Thieme 机器的预期寿命长（超过 20 年）
  • 全球服务
  • 生产启动期间的工艺支持可选
  • 与领先的油墨、丝网和承印物制造商建立联系
  • Thieme 技术中心的测试和开发可能性

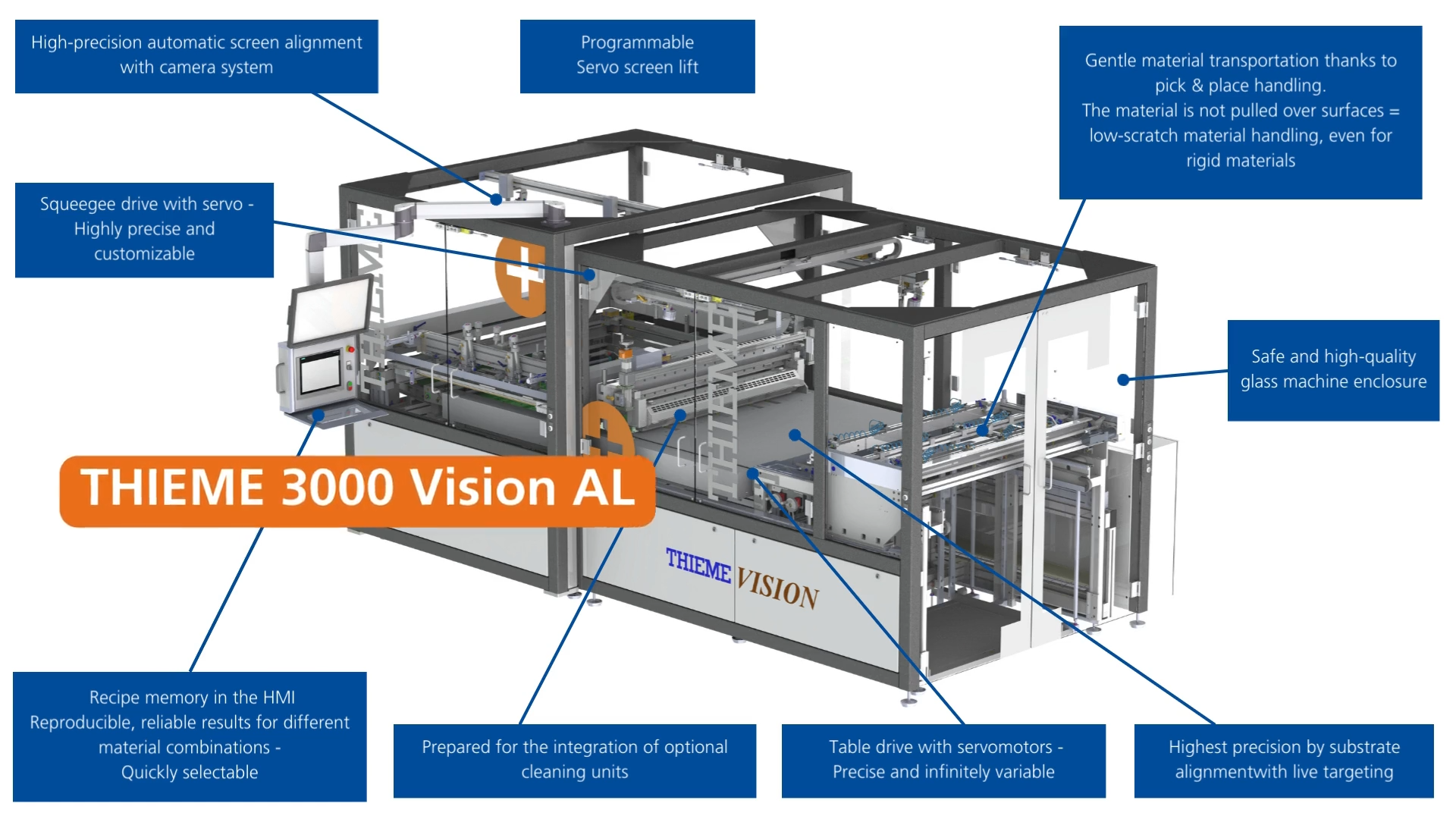

细节

  • 通过相机辅助基板对准实现最高精度
  • 通过拾取和放置处理实现材料友好型运输
  • 系统可加工100μm以下的薄膜
  • 也适用于刚性材料
  • 久经考验的 Thieme 视觉系统，用于屏幕和基材对齐
  • 可选的高级打印控制 （APC），用于优化设置时间
  • 可定制，具有广泛的机器选项
  • 直观的机器操作

THIEME 视觉系统

THIEME 3000 Vision AL 标配 THIEME 视觉系统。
THIEME 视觉系统主要由两个独立的摄像系统和相关的控制软件组成。其中一个摄像头系统用于自动屏幕定位，另一个用于自动基板对齐。

THIEME Vision - 屏幕定位

手动调整屏幕位置的日子已成为过去。在更短的时间内设置您的 Thieme 丝网印刷机，并获得宝贵的生产时间。Thieme Vision屏幕定位系统以非常高的精度工作，最大限度地减少了设置打印。
  • 自动设置
  • 缩短设置时间
  • 高精度屏幕对齐
  • 最少的准备打印
屏幕定位
摄像机数量 2 / 可扩展
机械重复性 [μm] + / - 40
对齐标记 [mm] 圆形，白色，ø3
屏幕调整 机动

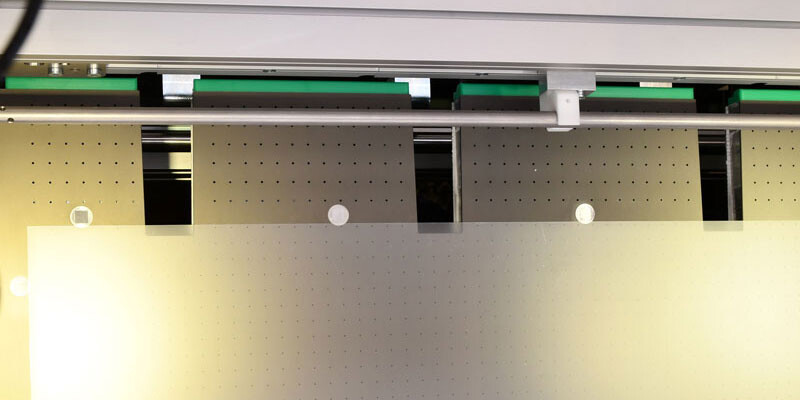

THIEME Vision - 基板定位

减少设置打印并提高准确性？ 提高您的生产力和质量。Thieme Vision系统将质量提升到一个新的水平。
  • 高精度印刷材料对准
  • 减少准备打印
  • 消除放置错误
  • 高重现性
基板定位
摄像机数量 2 / 可扩展
机械重复性 [μm] + / - 30
对齐标记 [mm] 灵活
表格对齐 伺服电机、空气、轴承

技术数据

机器类型 3010 3020 3030
打印尺寸 [mm] 约550 x 750 约750 x 1050 约1000×1400
最大纸张尺寸 [mm] 约580 x 780 约780 x 1080 约1030 x 1420
最小纸张尺寸 [mm] 30x20 奎尔
框架尺寸[mm] 约1180 x 1380 约1380 x 1680 1630 x 2020
最大尺寸时的屏幕支架 [mm] 300
打印工作台 约800 x 1050 约1000 x 1350 约1250 x 1700
真空场尺寸 [mm] 约565 x 756 约765 x 1065 约1015 x 1405
基板厚度 最大 [mm] UPO 16
基板厚度*1最小 [mm] 50微米
屏幕调整 [m/sec] + / - 6
对准精度 [mm] + / - 50 μm bei cmk 1,67;绝对 + / - 30 微米
刮刀速度 [m/sec] 0,1 - 1,4
重量 [kg] 2300 2600 2900
打印速度*2[循环/小时] 420 400 390
电源 [V] 400
电源 [kW] 4,2
电源 [A] 6
进料 右/左/居中
位置相机标记 工作台方向 可自由选择完整的板材区域
位置相机标记 屏幕方向 位置可通过布置选择
打印方向 与运输方向成 90°
最大堆垛高度 [mm] 500
最大堆垛重量 [kg] 1000
所有技术信息均不具有约束力，可能会发生变化。 *1取决于材料 *2刮刀速度 1m/sec

应用

铝箔应用、FIM/IML、钣金、汽车、银行和身份证、电子、覆盖层、功能层、燃料电池
