PD200X4 四通道功率放大器

Piezodrive PD200X4 四通道功率放大器是用于驱动压电致动器和其他负载的四通道线性放大器。输出电压范围可以是单极、双极或不对称的，从50V到200V。使用桥接负载的两个通道可实现敢达+/-200V的电压。有关可用输出电压范围，请参阅技术规格表。用于独立和桥接负载的前面板开关和专用连接器使四个独立通道和两个桥接通道之间的切换变得容易，电压范围加倍。

PD200X4 功率放大器可以驱动任何负载阻抗，包括无限电容负载；标准压电致动器；两台弯丝机；以及需要偏置电压的三线压电弯曲器。可以使用与电源电压相连的两个辅助输出或使用具有恒定DC偏移的放大器通道来生成偏置电压。一系列用户控件和订购选项可用于提供最大的应用程序灵活性。每个通道的直流偏移可以由前面板电位计控制，也可以选择固定为零。使用两个前面板电位计可以限制最大正负输出电压。前面板上的15针DSUB连接器包括输入、电压监测器、电流监测器、温度测量、数字状态输出和数字关机输入的信号。输出连接器包括用于独立通道的BNC、用于桥接通道的LEMO 0B和插入式螺钉端子。PD200X4 四通道功率放大器适用于广泛的应用，包括电光、超声波、振动控制、纳米定位系统和压电电机。

PD200X4 四通道功率放大器规格取决于输出电压范围，即正输出电压范围和负输出电压范围之间的差值。例如，输出电压范围为-50V至+100V，输出电压跨度为150V（峰到峰）。

PD200X4 四通道功率放大器技术规格（每通道）
输出电压范围	100 Vp-p	150 Vp-p	200 Vp-p
Peak 电流	2 A	2 A	2 A
RMS 电流	1.2 A	0.91 A	0.57 A
脉冲电流 (可选)	10.0 A	10.0 A	10.0 A
功率带宽	470 kHz	310 kHz	230 kHz
增益	20 V/V (可定制)
斜率	150 V/us
信号带宽	680 kHz
负载	Any
噪音	714 uV RMS (10uF Load, 0.03 Hz to 1 MHz)
保护	连续短路，过热
电压监测仪	1/20 V/V
电流监测仪	1 V/A
模拟输入	+/-10 V , Zin = 33k, 保护电压可达 +/-20V
输出接口	BNC, Screw Terminals, LEMO 0B.302
电源	90 Vac to 250 Vac

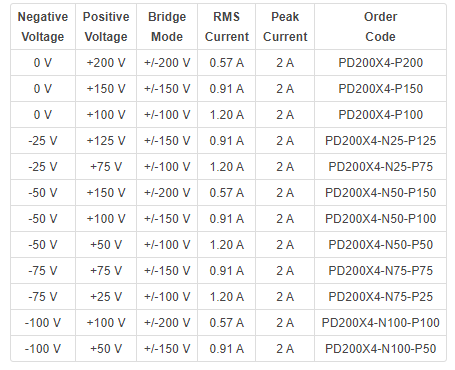

PD200X4 四通道功率放大器输出电压范围：订购时指定输出电压范围。标准电压范围和相关电流限制如下所示，更多选项可在产品手册第18节中找到。PD200X4 四通道功率放大器具有用于减小正负输出电压范围的前面板控制装置，因此建议使用等于或略大于所需电压的电压。
