Highland J750宽带放大器

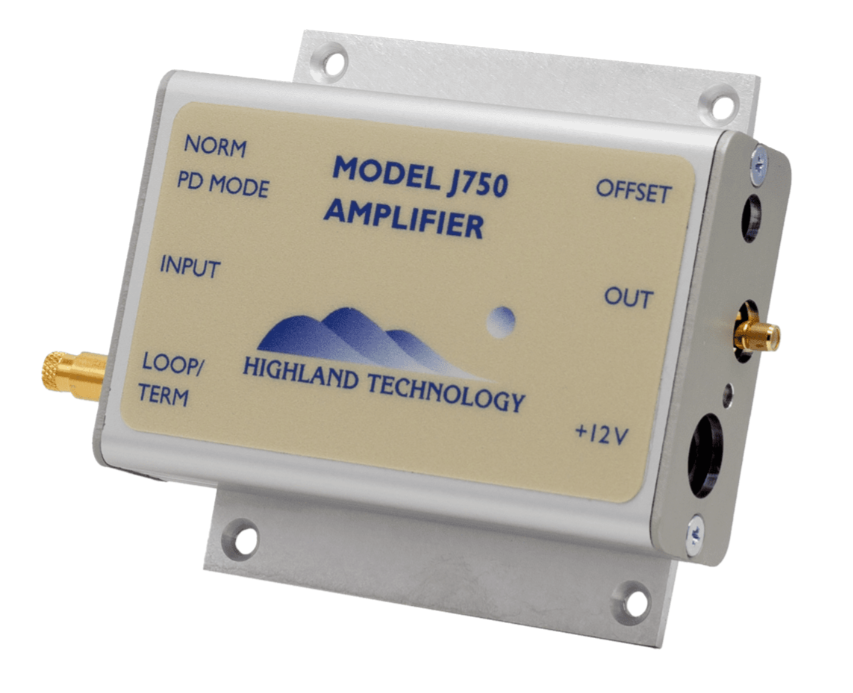

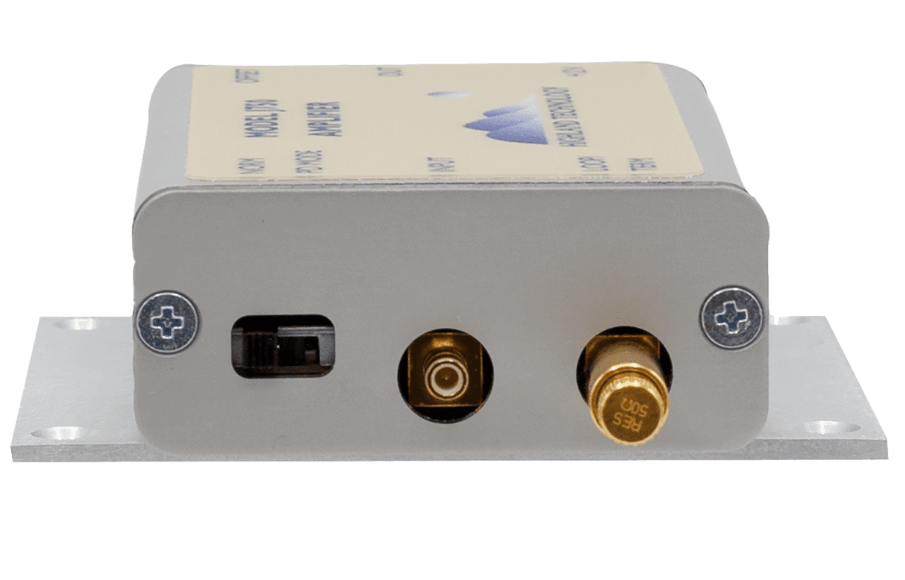

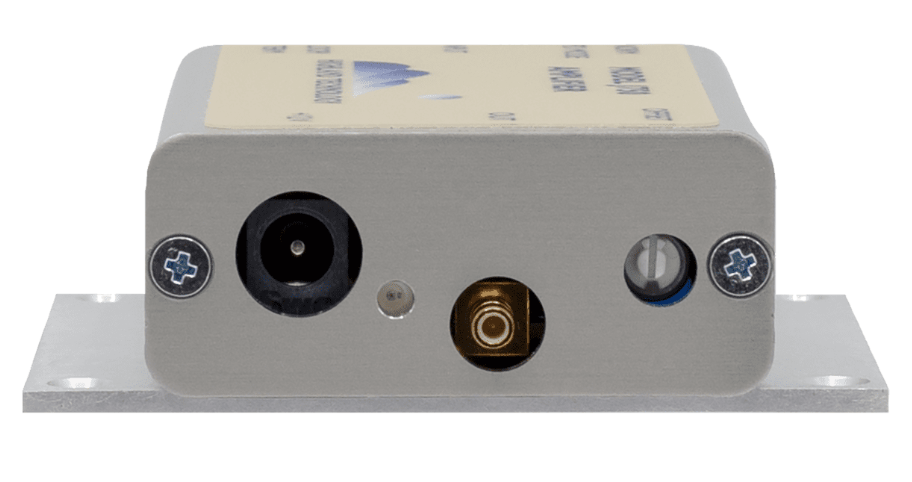

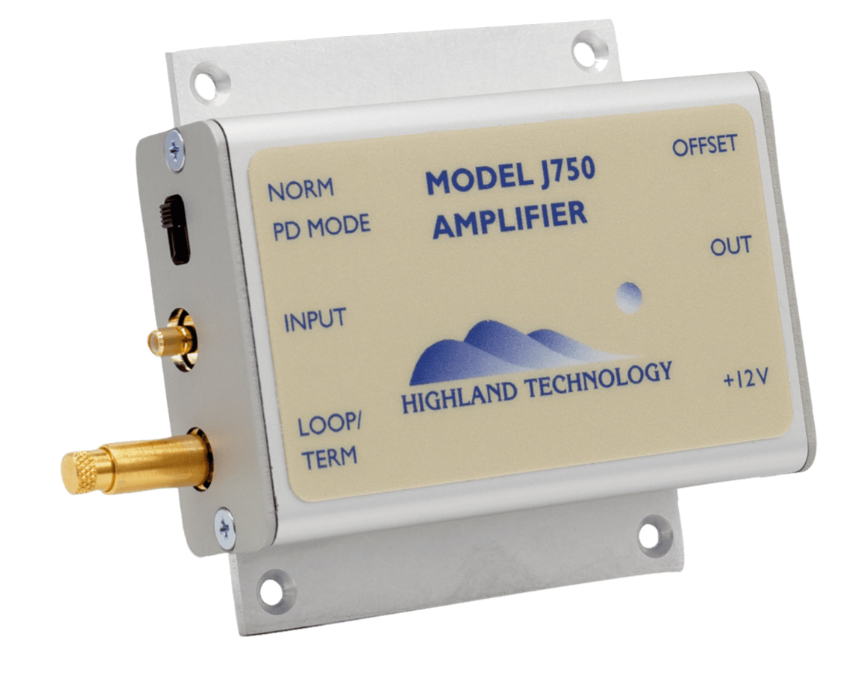

Highland J750宽带放大器是一个独立的直流至1GHz电信号放大器。它适用于通用仪器，并提供环通(信号采集)和光电二极管应用。 J750宽带放大器主要特点: 可作为通用宽带放大器使用拾音器模式采样和放大环路信号光电二极管模式提供二极管偏置，并允许快速光电二极管位于同轴电缆的末端固定增益为40dB(100倍)，直流至1GHz 典型上升时间低于350皮秒可调直流偏置标准的12伏电源操作紧凑的挤压外壳配有安装法兰

J750宽带放大器技术参数： 功能：固定增益，通用直流至1GHz放大器，环路和光电二极管模式输入: 输入信号电平:≤±20毫伏，峰值输入阻抗:1 kΩ(当环通连接器终止时为50 Ω)，配套J50 SMB终端增益： 40db (100x)进入Hi-Z负载，无反相；34 dB(50倍)进入50 Ω负载，无反相输出：输出信号电平: 峰值≤±2伏(Hi-Z负载) 峰值≤±1伏(50 Ω负载) 输出阻抗: 50 Ω，源终止带宽：DC到1GHz 噪音: 5毫伏RMS为50 Ω负载, 相当于100µV RMS输入噪声，3.2 nV/√Hz 直流偏置: 可调, ±1伏(Hi-Z负载，相对于输出); ±500毫伏(50 Ω负载，相对于输出) 偏置电流: 8µA 光电二极管激发: +9伏同轴电缆屏蔽，用户可选择开/关工作温度: 0 ~ 60℃; 提供扩展的MIL/COTS范围校准间隔: 一年电源：+12伏时最大100毫安，附赠J12 12伏电源适配器
