SCHUETZ MLS7100变压器损耗测量电桥、变压器损耗测量、短路测量

MLS 7100变压器损耗测量电桥专为大大简化变压器铁芯和铜损的测定而设计，是现场工作的理想选择。测量电桥具有开路和短路测量功能。许多变压器可以直接连接到MLS 7100，无需更多传感器。当谈到电气效率、运行费用和变压器总价值时，铁芯损耗是一个重要的变压器量。铁芯损耗主要来自钢损耗(涡流和磁滞损耗)以及铁芯损耗。由于流过的磁化电流相对较小，因此通常使用开路测量来确定钢损耗。利用这种技术，由于功率和电流的平方关系，铜损可以降至最低。使用短路测量来确定铜损耗，因为钢芯的磁化调制应该最小化。此外，短路电压以这种方式确定，这也是一个重要的量。在实践中，测试电压在高压侧输入(低压侧缩短)，因为至少许多中型电力变压器在工业电网中容易获得的电压之间达到其标称电流(例如3 x 400V→4% 10kv)。在开路测量期间，钢芯必须完全调制，以达到额定变压器电压。使用高压侧时，电压会非常高，因此通常在低压侧输入测试电压(例如3 x 400 V ),并相应地重新计算结果。

特征

开路测量
短路测量
自由选择的分压器和分流器
最大值1000千伏带传感器
最大值1000千安带传感器
550 V(链式)6 A可直接连接
测量和显示: –电压 –电流 –电源 –短路值 –频率
Centronics打印机端口 德鲁克
外部控制的RS232C端口

变压器损耗测量
变压器损耗	100 - 2500伏安
频率	40 ...70赫兹
测试电压	最大1000千伏交流电。带传感器 100 - 500伏交流电可直接连接
leerlaufstrme	最大1000 kA。带传感器 1 - 5 A可直接连接
短路测量
短路损失	100 - 2500伏安
频率	40 ...70赫兹
短路电压	最大1000千伏交流电。带传感器 100 - 500伏交流电可直接连接
测量电流	最大1000 kA。带传感器 1 - 5 A可直接连接可连接
结果显示	版本2.0
星形连接	带连接中性线的链式或非链式
三角形连接	用虚拟中性链连接或不连接
测量输入
次级传感器电流:	5 A
次级传感器电压:	500伏(链式)
测量误差	NV / MV =标称/测量值
目前的	+/-(NV+1位数字的0.25%) 对于MV > NV的5 %
电压	+/-(NV+1位数字的0.25%)
力量	+/-(NV+1位数字的0.5%)
功率因数	+/- 0.02，电流/电压> NV的15 %
频率	0.02赫兹

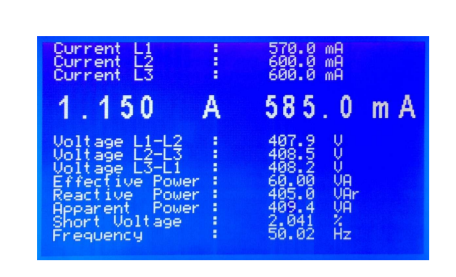

显示	液晶显示器110 x 60毫米，带背光
字符高度:	3毫米和6毫米
液晶对比度:	可通过按键选择
传感器选项
初级传感器电流:	5 - 1.000.000安(默认值:5安)
初级传感器电压:	500 - 1，000，000伏(默认值:500伏)
变压器偏好设置
向量组	y，D N y，D，z n 0..11
额定变压器功率	一...1000 MVA
名义转移。电压(高压、低压)	500伏...1.000.000伏
额定变压器电流	一...1.000.000 A
短路电压:	标称电压的1 - 30 %
频率:	40 ...70赫兹
连接器
端口:	RS232C，Centronics打印机端口
警示灯:	显示设备活动
极限灯:	显示设定点电压状态
