adamczewski eletronische messtechnik-operating, log and indicator devices 操作、记录和指示设备用于DIN导轨设备的操作模块用于面板安装的控制模块显示和记录模拟标准信号指示灯和故障指示

使用Adamczewski显示模块通过总线连接远程可视化、记录和操作（参数化），或直接插入基本单元。

用于DIN导轨设备的操作模块

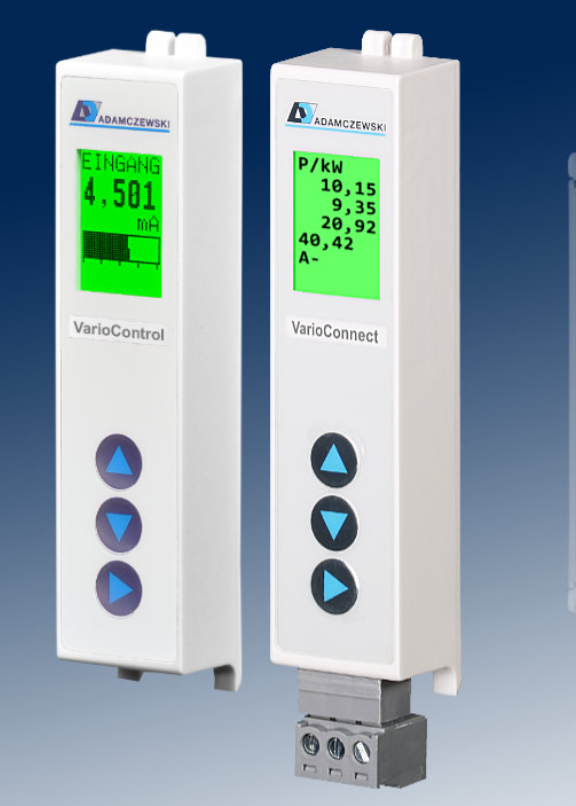

AD-VARIOCONTROL, AD-VARIOCONNECT

产品介绍 可拆卸的控制模块AD-VarioControl用于显示具有相关接口的基本设备（变送器、隔离放大器等）的测量值。插入后，即使在基本设备运行期间也可以无限制地进行，基本设备将自动读取并显示相应的测量值。除了显示功能外，还可以访问基本设备的参数和控制器功能。参数设置可以使用备份功能加载到控制面板，并可以在相同类型的不同基本设备上进行恢复。建立变送器通常只在设备的操作周期内需要一次，因此并不需要为每个设备永久性地配置显示和操作元素。通过将AD-VarioControl与兼容的基础设备配合使用，可以省去每个单独设备上的操作元素和显示器。这样，安装的设备是防篡改且更具成本效益的。 AD-VarioConnect具有通过RS485的Modbus-RTU协议的现场总线接口。通过这个接口，可以获取基本单元的所有测量值。 产品参数

Display
Type	LCD graphic
Dimensions (WxH)	18x13 mm
Resolution	42X56 Pixel
Lighting	RGB
Operation
Type	3 short-stroke keys
RS485 Bus (Varioconnect)
Protocol	Modbus-RTU
Data format (default)	19200, e, 8, 1
Max. bus users	32
Bus termination	120 ohms both sides at the end
Max. length of bus	500 m (no stubs)
Cable	Twisted and shielded
Supply
Supply voltage	5 DC
Max. power consumption	0,2 W
Housing
Dimensions (WxHxD)	20x86x14 mm
Dimensions with clamp	20x95x14 mm
Type of protection	IP 20
Weight	20 g
Environmental conditions
Ambient temperature	-10 ... 50 °C
Storage and transport	-10 ... 70 °C (no condensation)
EMC
Product family standard	EN 61326-1
Emitted interference	EN 55011, CISPR11 Cl. B, Gr. 1
Electrical safety requirements
Product family standard	EN 61010-1
Galvanic isolation, test voltages (VarioConnect)
RS485-bus to basic device	1,5 kV

用于面板安装的控制模块

AD-VL 500 FE

产品介绍 AD-VL 500 FE监视模块是一款用于面板安装的显示单元和数据记录仪。它具有多达8个模拟标准信号输入。输入可以配置为电流或电压输入。通过可调的开关阈值，可以同时从模拟信号中导出计数器值。可以进行具有自定义单位的标度测量值显示。显示通过可自由配置的显示元素完成，例如数字显示、条形图、时序图、拖动指针、LED等。该单元提供预定义的标准显示窗口。所有信号可以周期性地记录在单元自己的内存中。记录的数据存储为内部微型SD卡上的每日文件。可以随时使用USB存储设备检索记录的数据，或通过网络接口下载。可以通过网络接口的集成Web服务器或通过配置软件AD-Studio进行配置。配置软件可以在ADAMCZEWSKI网站免费获取。各种接口（RS485/LAN）使得轻松将设备集成到自己的数据网络中，以便实时读取测量数据。 产品参数

Current inputs
Range	0 ... 20 mA
Resolution	14 bit
Input resistance	50 Ohm
Voltage inputs
Range	0 ... 10 V
Resolution	14 bit
Input resistance	100 kOhm
Counter
Range	0 ... 20 mA; 0 ... 10 ... 24 V
Input resistance	I: 50 Ohm; U: 100 kOhm
Frequency	< 0,5 Hz
Supply
Supply voltage	20 ... 253 V DC
Supply voltage	50 ... 253 V AC
Max. power consumption	3,0W / 5,0VA
Housing
Dimensions (WxHxD)	96x96x63 mm
Front panel cut out	92x92 mm
Protection class panel	IP 54
Protection class connection	IP 20
Connection method	Detachable terminal clamp
Manner of fastening	Panel-mount-case
Weight	250 g
Environmental conditions
Ambient temperature	-10 ... 50 °C
Storage and transport	-10 ... 70 °C (no condensation)
Pollution degree	2
EMC
Product family standard	EN 61326-1
Emitted interference	EN 55011, CISPR11 Cl. B, Gr. 1
Electrical safety requirements
Product family standard	EN 61010-1
RS485-interface
Connection	3-pole socket 3.81mm
Standard	RS-485
Protocol	Modbus-RTU
Function	Konfiguration, Modbus-Slave
Max. length of bus	100m - twisted, shielded cable
Bus termination	120 Ohm (both sites of the bus)
Configuration interface
Connection	3.5mm jack socket
Standard	AD-PC (UART), proprietary
Function	Configuration
Network interface
Connection	RJ45 socket
Standard	Ethernet, 10/100 Mbit/s
Protocol	HTTP, Modbus-TCP
Function	Web server, configuration, download
USB interface
Connection	Type A socket for USB stick
Standard	USB 1.0, 2.0
Function	Data transfer
Display
Type	3,5 TFT
Resolution	320x240 Pixel
Operation
Type	3 short-stroke keys
Data logger
Internal memory size	2 GB
Internal storage medium	µSD, single level cell
Sampling interval	1s ... ~18h
Max. channels	32
Data format	*.csv (Text)

显示和记录模拟标准信号

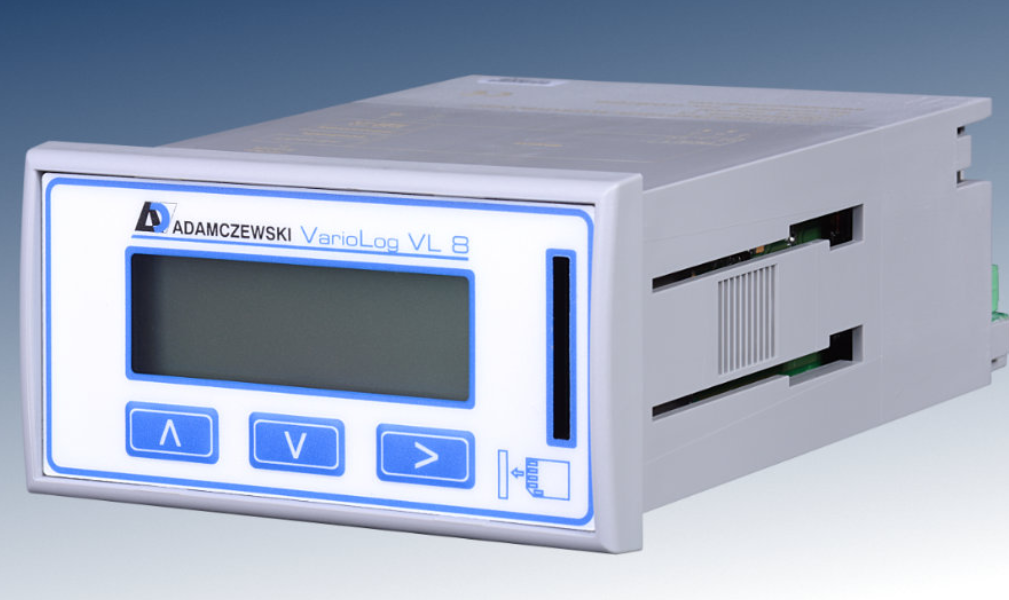

AD-VL 8 A1, AD-VL 8 A4, AD-VL 8 A8

产品介绍 VarioLog AD-VL 8 用于可视化多达8个可独立参数化的模拟信号，并具有所有通道的同时数据记录功能。每个通道都有电流/电压输入，并且可以自由缩放。有不同类型的显示，包括跟踪指示器功能（显示最高和最低值）。多个线性化功能和一个具有24个x/y点的表格使信号能够适应非线性信号源，例如显示体积与高度的关系。可以从列表中选择刻度显示单元。测量值以数字形式显示，还可以通过准模拟条形图表示。所有参数都可以选择通过PC（AD Studio）进行编程和存档。记录的测量值可以在SD存储卡上以可自由调整的存储周期记录每个通道。此外，可以设置触发阈值以启动存储功能，其中一个通道触发任何其他通道。 产品参数

Current inputs
Range	0 ... 20 mA
Input resistance	120 Ohm
Voltage inputs
Range	0 ... 10 V
Input resistance	100 kOhm
Counter
Range	0 ... 20 mA; 0 ... 10 ... 24 V
Input resistance	I: 120 Ohm; U: 100 kOhm
Switching thresholds	Adjustable
Frequency	< 2 Hz
Display
Graphic-LCD	122x32 Pixel, background lit
Digital display	5-digit, can be configured
Accuracy
Unit	0,3%
Resolution	10 Bit
Temperature influence	< 100 ppm / K
Update rate	1 s
Supply
Supply voltage	20 ... 253 V DC / 50 ... 253 V AC
Max. power consumption	2 W / 4 VA
Interface
Software	AD-Studio
Connection cable	Klinkenkabel
Converter	AD-Vario-Pass-3
Protocol	AD-UART
Data format	19200, e, 8, 1
Data logger
Storage medium	SD- oder MMC-Card <= 2GB
Disk formatting	FAT, FAT12, FAT16
Log files	Daily files, text
Housing
Dimensions (WxHxD)	96 x 48 x 136 mm³
Type of protection	IP 20
Connection method	Pluggable screw terminal
Terminals, wire cross section	1,0 mm² Strand with wire end ferrule / 1,5 mm² one wire
Bolting torque terminals	0,6 Nm
Skinning length	6 mm
Weight	~ 280 g
Manner of fastening	Panel-mounting
Front panel cut out	92 x 44 mm
Environmental conditions
Ambient temperature	-10 ... +50 °C
Storage and transport	-10 ... +70 °C (no condensation)
EMC
Product family standard	EN 61326-1
Emitted interference	EN 55011, CISPR11 Cl. B, Gr. 1
	In a critical EMC environment, shielded encoder cables are recommended.
Electrical safety requirements
Product family standard	EN 61010-1
Overvoltage category	II
Pollution degree	2
Galvanic isolation, test voltages
Input	No separation
Signal/auxiliary voltage	3 kV RMS 50 Hz (1 min.)

指示灯和故障指示

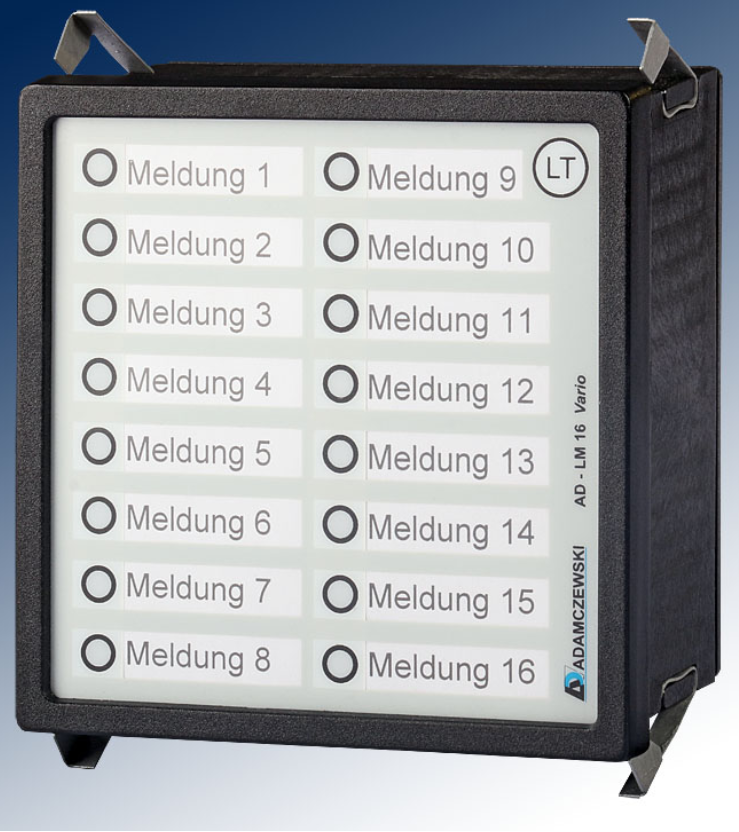

AD-LM 16 FE-VARIO, AD-LMB 16 FE-VARIO

产品介绍 安装在控制面板前面的信号/故障指示器AD-LM 16 FE-Vario通过16个多色LED指示灯提供关于故障或工作状态的信息，可通过发光或闪烁来表示。由于多色LED，更改颜色无需更换LED，因此更换技术设备非常简单。AD-LM 16 Vario可以捕捉和保存输入的短脉冲，并通过连接外部按钮进行复位。该设备配有32个独立输入，可轻松分配给一个或多个LED。可以通过更改输入生成颜色变化。在设备前面的触摸键上按一下，即可为所有LED生成灯光测试（所有LED为白色）。AD-LM 16 Vario配有RS485总线接口，可通过AD-Studio（PC）进行配置。所有消息都可以通过插入的条带（例如纸张、薄膜等）进行标记。这个信号/故障指示器也可以作为无物理输入的总线版本（AD-16 Vario LMB）提供。可以通过远程端子块AD-AB 32或外部主机进行控制。 产品参数

Active inputs
Voltage range	5 ... 30 V DC
Input resistance	> 45 kOhm
Supply
Voltage range AC	50 ... 253 V AC, 50/60 Hz
Voltage range DC	22 ... 253 V DC
Nominal voltage AC / DC	230 V AC / 24 V
Power consumption AC / DC	4,0 VA / 1,9 W
Feeding voltage for contacts
Voltage	4,8 ... 5,2 V DC
Strength	Max. 1 mA
Relay
Max. load AC	250 V / 2 A (cos phi = 1)
Max. load DC	50 V / 0,5 A (resistive load)
Cycles AC- load	Ca. 100000 (cos phi = 1)
Cycles DC- load	Ca. 100000 (resistive load)
Housing
Dimensions (WxHxD)	96x96x71 mm
Front panel cut out	92x92 mm
Protection class panel	IP 54
Protection class connection	IP 20
Connection method	Detachable terminal clamp
Terminals, wire cross section	1,0 mm² Strand with wire end ferrule / 1,5 mm² one wire
Manner of fastening	Panel-mount-case
Weight	305 g
Environmental conditions
Ambient temperature	-10 ... 50 °C
Storage and transport	-10 ... 70 °C (no condensation)
EMC
Product family standard	EN 61326-1
Emitted interference	EN 55011, CISPR11 Cl. B, Gr. 1
Electrical safety requirements
Product family standard	EN 61010-1
RS485- Bus
Max. attendance	32
Max. length of bus	100 m
Bus termination	120 Ohm (both sites of the bus)
Wiring	Bus topology
Terminal assignment
Clamp	Connection name
1	Supply voltage
2	Supply voltage
3	Ground
4	Ground
5	Ground
6	RS485 A
7	RS485 B
8	Contact supply
9	Contact supply
10	Input for light test
11	Input 1
12	Input 2
13	Input 3
14	Input 4
15	Input 5
16	Input 6
17	Input 7
18	Input 8
19	Input 9
20	Input 10
21	Input 11
22	Input 12
23	Input 13
24	Input 14
25	Input 15
26	Input 16
27	Relay NO
28	Relay COM
29	Relay NC
30	Input 17
31	Input 18
32	Input 19
33	Input 20
34	Input 21
35	Input 22
36	Input 23
37	Input 24
38	Input 25
39	Input 26
40	Input 27
41	Input 28
42	Input 29
43	Input 30
44	Input 31
45	Input 32
