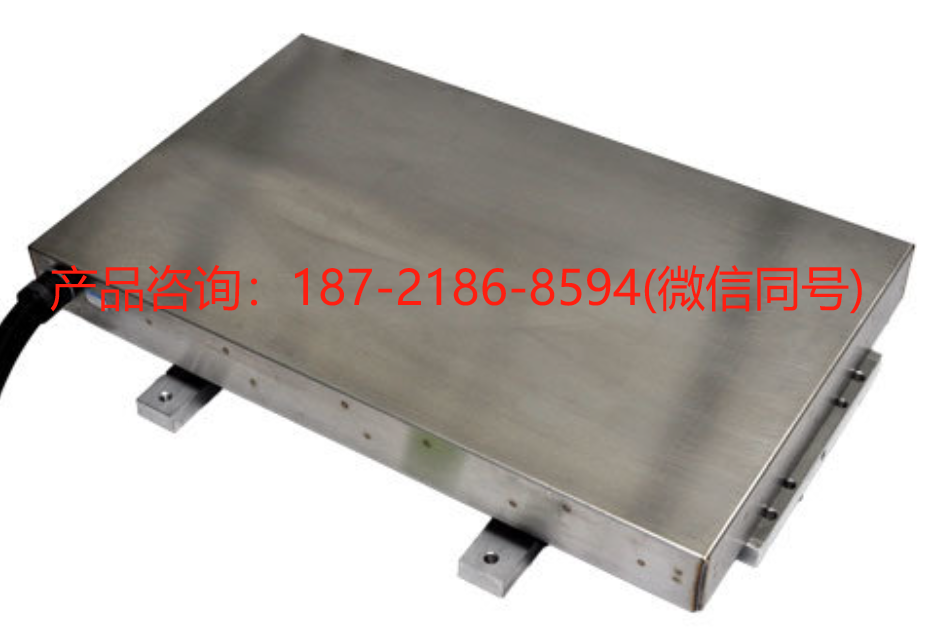

美国H2W TECHNOLOGIES 线性感应电机LIM 型号LMG-03-325-SSE

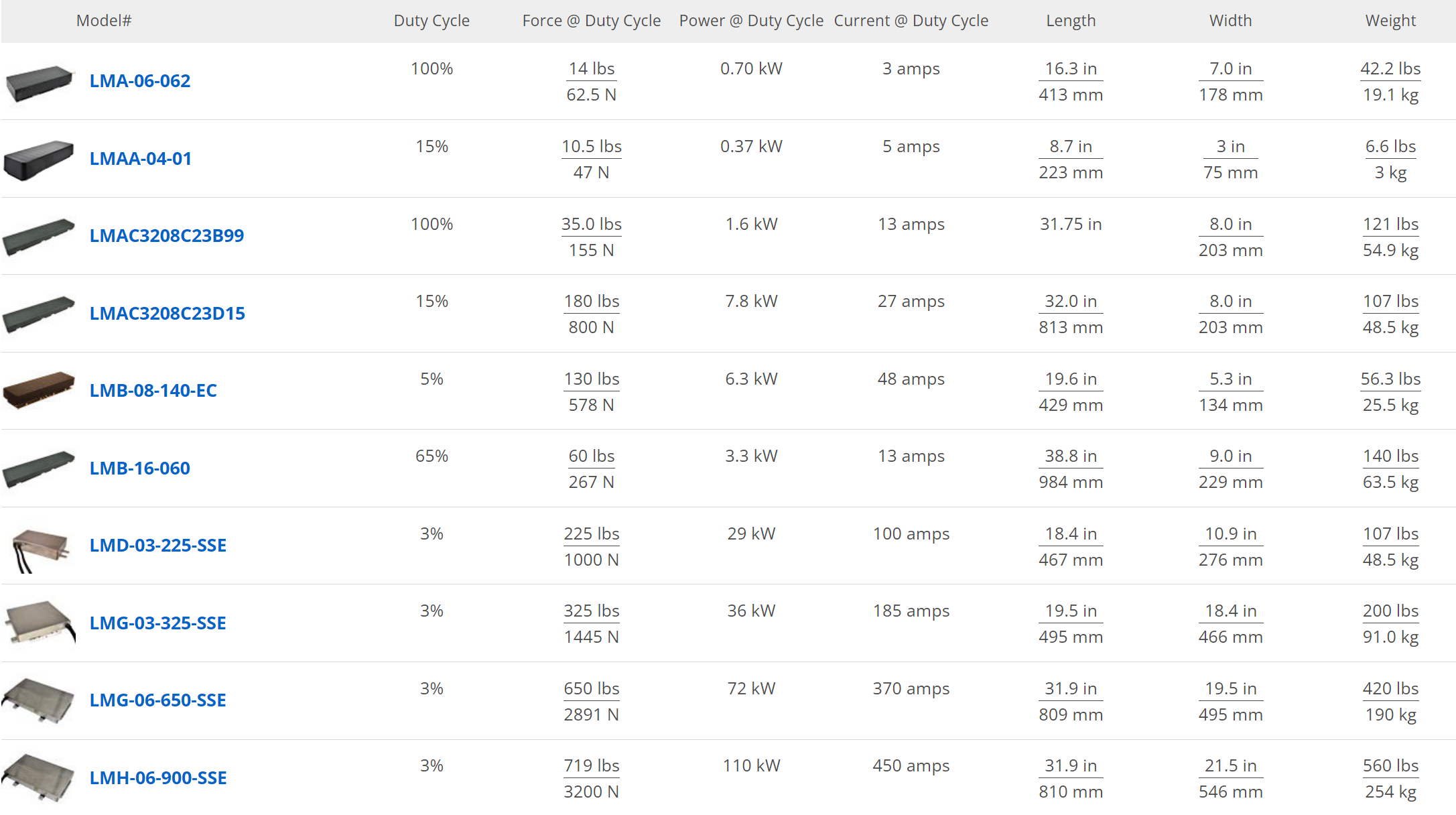

规格参数

配置：单面气隙：* 英寸 / * 毫米 工作周期：3 % 工作周期下的力：325 磅（1445 牛顿） 工作周期下的功率：36 kW 工作周期下的电流：185 安培 20°C 时相电阻：0.30 欧姆 输入电压：400 VAC，三相 频率 / 同步速度：75 Hz（675 英寸/秒）长度：19.5 英寸（495 毫米）宽度：18.4 英寸（466 毫米）高度：* 英寸重量：200 磅（91.0 千克）交流线性感应电机用于不需要定位的高速运动应用。这些电机需要三相交流电源。通过改变输入频率可以调节速度。铝和钢反应板必须由客户提供。客户还需提供一个轴承系统，以保持气隙。

线性感应电机（LIM）是一种非接触、高速的线性电机，其工作原理与旋转式鼠笼感应电机相同。它们能够达到每秒 1800 英寸（45 米/秒）的速度，通常用于对位置精度要求不高的应用。LIM 还可以在失速状态下运行，以产生静态推力。三相线圈组件可以直接连接到交流电源，用于单速应用，或连接到可调频率驱动器，以精确控制电机的速度。电机可逆，并且可以进行动态刹车。上述所示的叠层线圈组件与客户提供的铝和钢反应板一起使用，以产生推力。需要客户提供的轴承系统，以保持线圈组件与反应板之间的 0.040” - 0.060” （1 – 1.5 毫米）气隙。反应板的长度等于线圈长度加上行程。

LIM 产生的推力与电机的活跃表面积成正比。当电源连接到线圈组件时，线圈组件与反应板中的钢之间会产生吸引力。多个线圈组件可以一起使用，以产生更大的推力。如果反应板是一个圆盘，则可以产生旋转运动。 LIM 或反应板中的任意一个都可以移动，而另一个保持固定。在恶劣环境中，可以在线圈组件与反应板之间使用非磁性不锈钢屏障，以提供密封。 优势：

仅有 2 个部件
宽速范围
无需维护
非接触
控制和安装简单

应用：

输送系统
起重机驱动
行李处理
视觉检测设备
个人快速运输系统
游乐园游乐设施

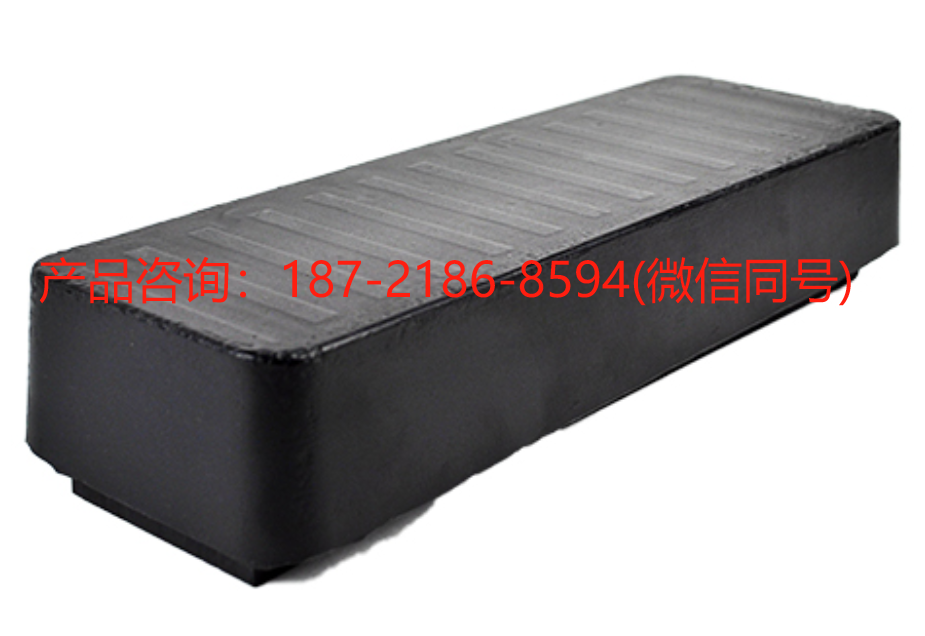

LIM 由两个主要组件组成： 三相线圈组件： 线圈组件由三相绕组构成，绕制并插入带有热保护装置的钢层叠堆叠中。整个组件用导热环氧树脂封装。提供带有安装孔的钢角，以将线圈组件安装到客户的系统中。线圈组件有多种不同的宽度和长度可供选择，以满足客户的推力和包装要求。线圈组件可以单面或双面配置。单面配置由一个线圈组件与一个铝板和一个钢反应板一起使用。双面配置中，两个线圈组件相对放置，中间保持 0.25” （6 毫米）的间隙，仅有铝反应板穿过该间隙。多个线圈组件可以一起使用，以产生更大的推力。线圈组件的标准尺寸见下一页。 反应板： 客户提供的反应板是 LIM 正常工作的必要组件。反应板由标准的、易于获得的 1018 钢、铝和/或铜制成。对于单面操作，所需的反应板由 0.125” （3 毫米）厚的铝板或 0.080” （2 毫米）厚的铜板以及 0.25” （6 毫米）厚的铁磁性钢板组成。可以省略钢板，但推力会显著降低。对于双面操作，仅需要导电的铜或铝板。
