德国 PSL Systemtechnik Sapphire Rocking Cell 蓝宝石摇摆单元

天然气水合物和抑制剂的研究

Sapphire Rocking Cell 实验室仪器可测试气体水合物抑制剂的有效性和效率。这些可以防止或限制天然气水合物的形成。当天然气在低温和高压下通过管道输送时，尤其是在深水条件下，会形成天然气水合物。为此，Sapphire Rocking Cell 模拟了天然气、储层水和原油或凝析油的两相和三相混合物，压力高达 350 bar，因为它们通常在管道运输过程中形成。蓝宝石摇摆池用于测试热力学抑制剂（THI）和低剂量抑制剂（LDHI），例如动力学气体水合物抑制剂（KHI）和抗凝聚物（AA）。球的运行时间是在完全可见的蓝宝石玻璃制成的测试室中测量的。这种测试设置非常适合抗团聚剂。它提供了有关抑制剂分散能力和有效性的基本信息。

特性

全视图抛光测试单元

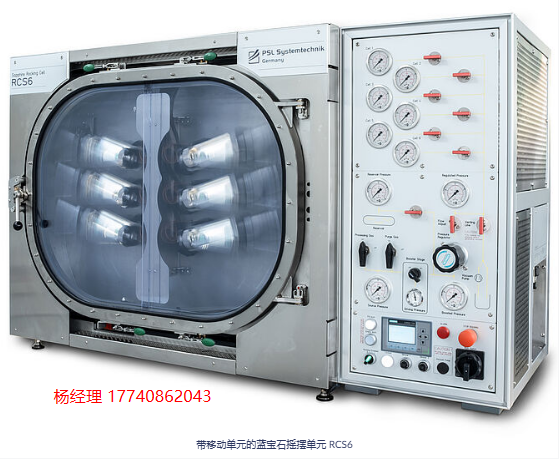

3 种设计：2、6、8 或最多 20 个测试单元
压力高达 200 bar
球的运行时间测量
湍流混合条件模拟管道条件
长达 30 天或更长时间的长期实验
可变测试和自动化测试
可选的酸性气体测试

应用

深水应用的产品安全
低剂量水合物抑制剂（LDHI）、缓蚀剂（KI）、AA 和 KHI 的测试
多相流测试
抑制剂浓度的优化

现状：深海天然气生产需要提高分析能力

寒冷地区和海底深水的石油和天然气生产需要进一步开发低剂量水合物抑制剂（LDHI）作为动力学水合物抑制剂（KHI），特别是抗团聚剂（AA）。分析气体水合物抑制剂的标准程序是监测压力和温度曲线。用于抗团聚剂研究的实验室设备的需求是能够验证是否可以确保分散的气体水合物在管道流体流动中的运输。此外，如果可以直接观察到合成气体水合物。使用传统的实验室设备是无法实现的。为了在现场批准新的天然气水合物抑制剂，有必要对有效性进行详细的统计检查。反对意见是在尽可能短的时间内进行必要数量的测试。

PSL 蓝宝石摇摆池作为实验室仪器，与抗团聚剂的研究相适应，提供了观察和测量的可能性。蓝宝石测试池是耐压的，可以同时大量使用。可以使用高达 200 bar （2,900 psi）的覆盖测试单元来模拟深水条件。根据设置，最多可以同时使用 20 个蓝宝石电池。通过球运行时间测量，可以测试分散气体水合物的泵送性，并得出有关粘度变化的结论。该设计基于 Champion Technologies Sapphire Rocking Cell。

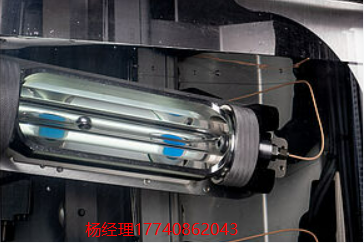

主要特点：测试单元是透明的，可以看到整个样品室

蓝宝石测试室是完全透明的。整个样品室都是可见的，可以近距离观察样品的行为和合成气体水合物的结构。此外，测试可以由摄像机记录下来。这是第一次可以观察到水合物是否在湍流较小的区域聚集或压实。此外，LDHI 与不同的附加物质，如缓蚀剂（CI）、沥青质抑制剂（AI）、蜡抑制剂（WI）或阻垢剂（SI），可以通过实验数据获得。可检测到游离水相或油相。

优势：节省至少 50% 的开发和测试时间

与实际使用的测试方法相比，使用 Sapphire Rocking Cell，您可以节省高达 50% 的开发和测量时间。您的项目成本会相应降低。使用 Sapphire Rocking Cell 测试抗凝聚物将为您提供更准确的结果。它满足了评估深水应用抑制剂所需的严格条件。抗结块剂可以根据您的应用和实际操作条件进行优化和调整，从而显著提高产品安全性。

蓝宝石玻璃摇摆单元的优势一览

完全可见的蓝宝石测试池，用于优化抑制剂
球运行时间测量有助于研究抗团聚物

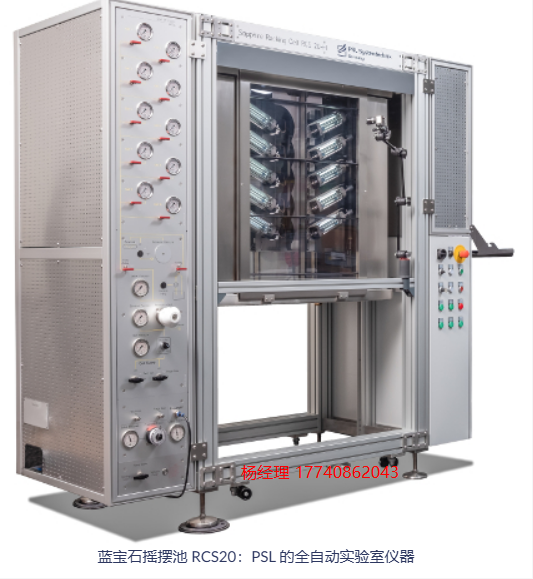

多达 20 个测试单元可节省高达 50% 的开发和项目时间
严格的测试条件，以提高深水应用的产品安全性
即插即用概念
提供三种型号类型，并可对每种型号进行定制

测量原理模拟管道条件

摇摆池的测量原理基于温控加压测试单元（摇摆池）的恒定倾斜（摇摆）。通过倾斜，插入的球滚动穿过测试单元的整个长度，并混合包含的流体-气体混合物。球的运动在测试单元内产生强大的剪切力和湍流，从而模拟了管道内部的条件。一个典型的实验可以分为三个阶段：流动条件、关断和重新启动流动条件。

测试在软件中编程，然后自动运行

为了进行测试，样品池中填充了样品液（水、油或冷凝物）和所需量的抑制剂。然后将电池冷却到默认测试温度。然后，每个单池都可以用高达 200 bar （2,900 psi）的单独压力填充。多达 20 个测试单元安装在带有冷却液的浴槽内的可移动轴上。所有测试参数，如摇摆角度、摇摆率和测试周期时间，都可以通过软件进行安排，因此只需按一下按钮即可开始编程实验。球的运行时间由感应传感器确定，即使在黑暗和不透明的液体中也能确保准确的时间测量。可以通过软件控制相机，以便在实验的任何时间自动记录照片和视频。测试完成后，清洁和重新填充变得简单且快速。冷却槽下降，然后测试单元就很容易接近，并且可以从其支架上取下。
