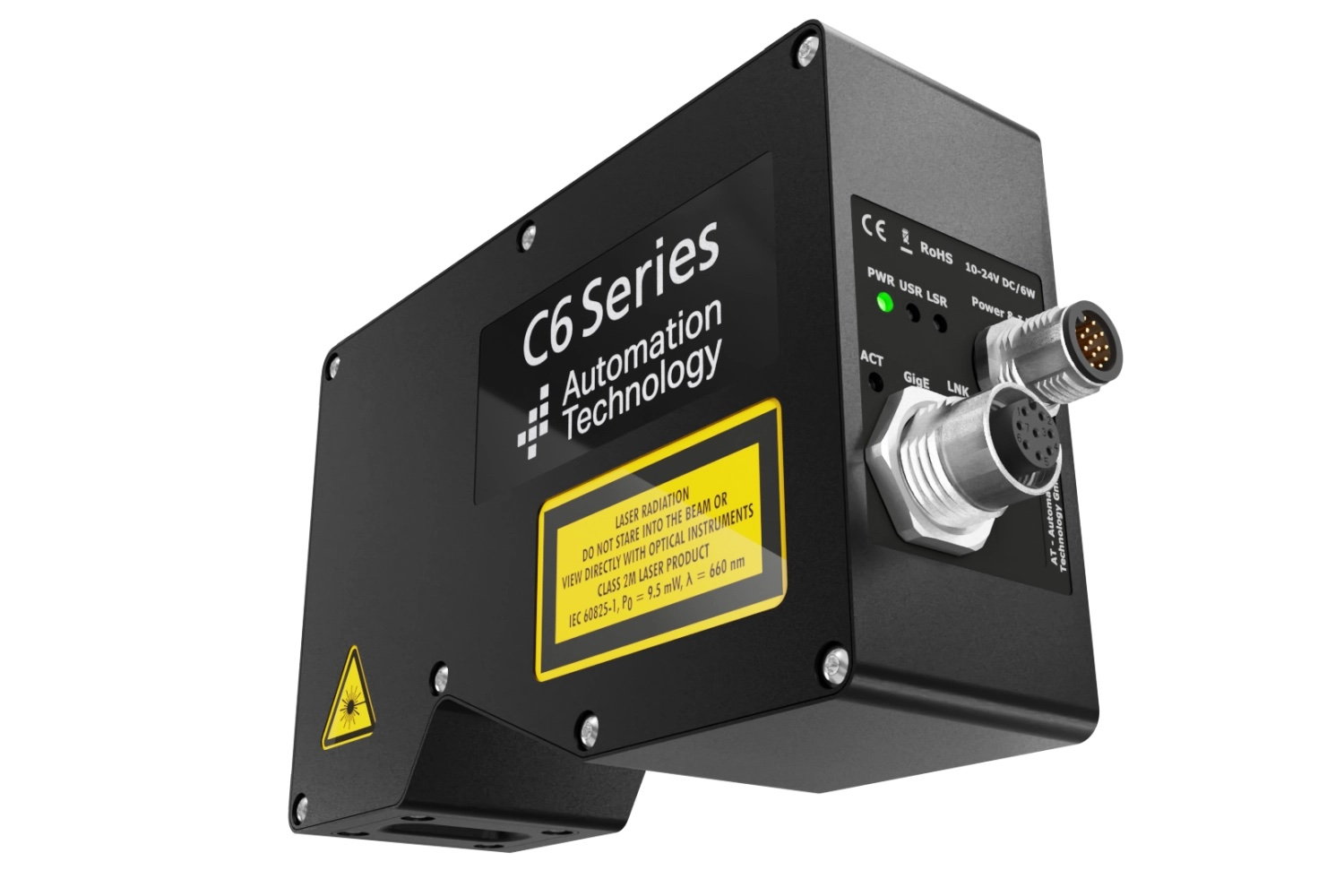

美国Acuity Laser C6紧凑型3D传感器 2D-3D激光扫描仪

C6 激光扫描仪系列是世界上最快的 3D 轮廓仪之一，具有多种型号可供选择，适用于各种应用。这些轮廓仪结合了高达 200 kHz 的极速、每个轮廓高达 4,096 个点的精确分辨率以及智能轮廓算法，可提供高清 3D 轮廓，同时最大限度地减少失真或噪声。C6 提供灵活的软件 SDK，旨在执行，同时易于集成和使用。

激光扫描仪用于 2D 和 3D 轮廓

非接触式激光扫描，测量表面、物体和场景的尺寸

Acuity 激光线传感器经常用于自动化和质量控制应用，以测量和验证尺寸、检测缺陷和缺陷和/或识别目标表面变化。2D Laser Line 扫描仪的常见应用领域包括钢铁和铝生产、汽车、航空航天技术、电子、机器人和焊接。轮廓扫描仪（如 AccuProfile 820 激光扫描仪）提供多种外壳尺寸、测量范围和二极管/附件选项，可用于各种测量应用。 激光轮廓测量创建目标的2D和3D形状轮廓，并帮助提供平面度测量、缺陷和误差测量、监控质量控制等。激光扫描仪在光亮或锯齿状目标以及高环境光环境中表现非常出色。在一个质量控制示例中，激光线传感器帮助检查电池端子的质量，以确保高度和形状是否正确。激光轮廓仪也可用于在线测量，例如测量沿输送线下的不同包装尺寸的体积。

描述

WARP 3D 传感器芯片，可实现极高的轮廓分析速度 C6 轮廓扫描仪采用广泛先进的快速轮廓分析 （WARP） 技术，可实现高达 200 kHz 的前所未有的轮廓分析速度。这种专有的处理技术可实现高达 128 M/s 的 3D 点数据速率。结合高达 4,096 像素的分辨率和针对 3D 分析数据优化的智能算法，可以以极快的速度进行分析，同时最大限度地减少噪声，从而仅为您的应用提供最相关的数据。 更多目标、更多信息、更少噪音 C6 轮廓扫描仪配备了专有的 MultiPart 和 MultiPeak 功能，以增强轮廓扫描的能力。MultiPart 可以输出更多的特征，而不管像素格式和算法如何。这包括高度值、强度数据、用于评估对比度表示的反射率，以及用于分析表面质量的散射值。MultiPeak 首次实现了 3D 轮廓数据的无噪声记录，包括在金属、塑料或玻璃等高反射材料上。这样就可以检查激光反射的合理性，并从数据中消除任何干扰。 多功能且灵活的软件支持和SDK 通过专为 3D 测量应用设计的强大软件生态系统简化集成并优化性能。C6 Profile Scanners 附带易于使用的 SDK、多个支持包、标准 API 和各种工具，以使其尽可能方便用户使用。结合大量的文档，开始使用3D分析技术从未如此快速和简单。 高精度传感器 多种外壳尺寸和测量范围

• X 测量范围（宽度）从 7 毫米到 1,290 毫米
• Z 轴测量范围（高度）从 5.2 毫米到 1,090 毫米
• 工作距离从 31 毫米到 920 毫米
• 激光波长蓝色 （405/450 nm） 或红色 （660 nm）
• X 分辨率从 5μm 到 630μm
• Z 分辨率从 0.2μm 到 38μm

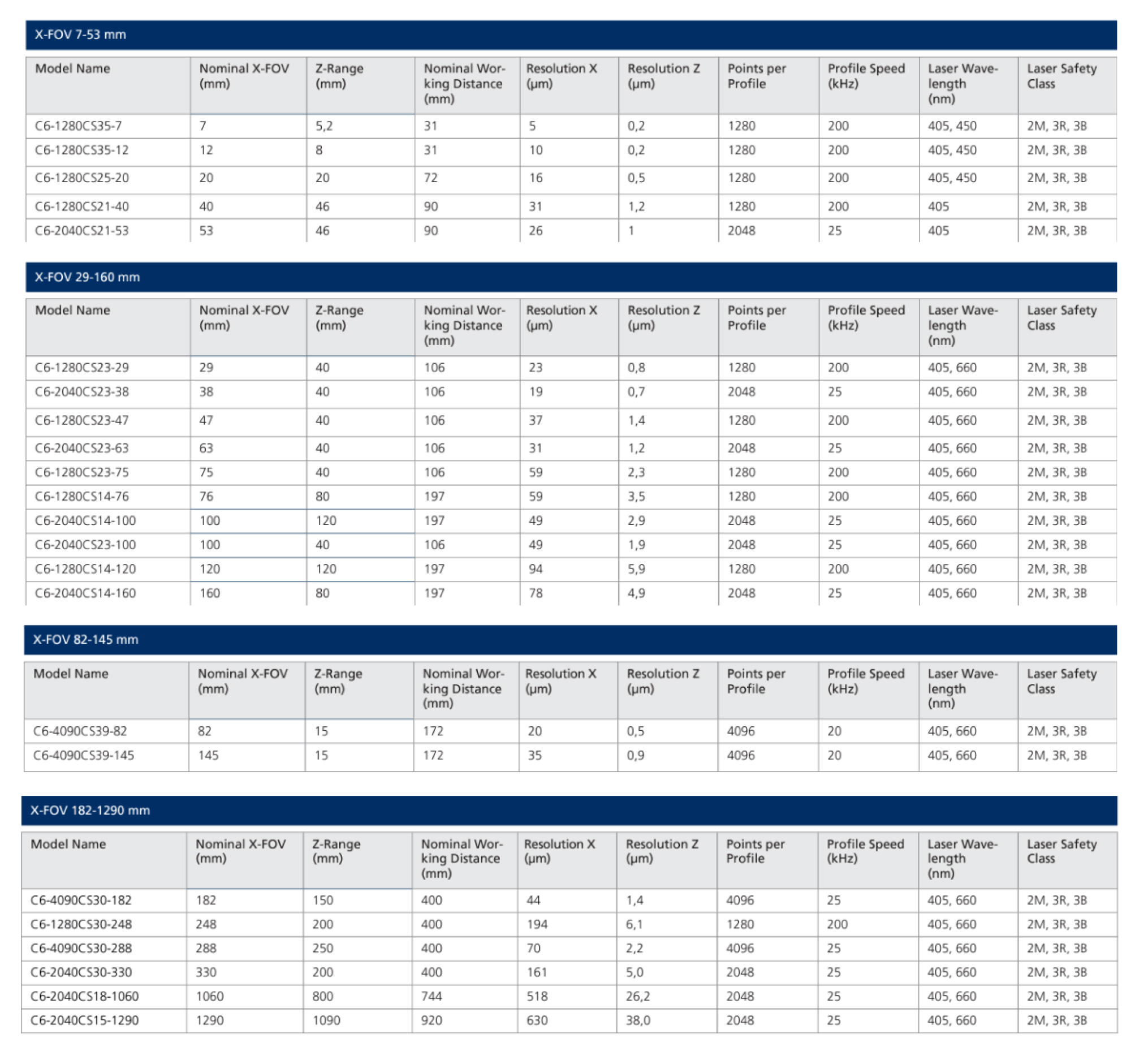

规格

选件和附件

轮廓分辨率和激光类别 C6 传感器有四种不同的分辨率版本，包括 1280、2040、3070 和 4090 的像素分辨率。C6 还提供多种不同的激光类别，从 EyeSafe 到高功率和激光波长（从红色 660nm 到蓝色 405/450nm）。 MCS 系列的模块化可定制性 C6 传感器可以作为模块化系统提供，允许在轮廓扫描应用中实现可定制性和灵活性。模块化 MCS 系列配有可自由配置的组件，这些组件具有 C6 传感器的所有优点，同时可以根据需要进行自由修改。 提供 GigE、电源 I/O 和适配器电缆 C6 可以配备多根电缆，以协助连接和供电，并提供各种电缆长度。GigE电缆可以将传感器连接到I/O面板，如果需要在没有I/O面板的情况下连接传感器的电源和信号，还包括尾线版本的选项。电源 I/O 电缆有助于确保传感器和连接的硬件之间的可靠通信。90°适配器电缆可用于在连接和路由可能成为挑战的狭小空间中提供帮助。 摄像头和C6传感器I/O面板，方便连接 除了 I/O 功能外，还提供可选的 I/O 连接面板，以提供一种用户友好的方式来连接 C6 传感器和电源。型号可用于相机、C6 传感器和 MCS 模块化传感器。该面板包括反极性保护，并包括一个 2 安培保险丝。
