Motion Sensors定向霍尔效应零速度传感器-H系列
H系列传感器基于霍尔效应传感器技术,可以感应目标运动从真零到20KHz的变化。这些传感器在传感器内集成了一块磁铁,使其能够感应铁金属和磁铁目标,并可以进行优化,以检测精细和大间距目标。这些传感器在传感器外壳内集成了一个前置放大器/信号调节器,可提供出色的抗噪声性和更大的传输能力。这些传感器的输出频率具有方形脉冲波形(数字),该波形与已感测到的涡轮叶片、齿轮齿等的数量直接相关。这些脉冲反过来可以相互关联以确定流速、RPM或速度。 除了标准型号外,定向霍尔效应传感器还有定制的长度、直径、配置和安装螺纹。运动传感器还为需要本质安全的应用或环境提供本质安全版本。 输入功率 4.7至24 VDC调节,空载时最大15 mA 反极保护 脉冲输出选项 TTL/CMOS(标准):扇出5个TTL/CMOS负载 开路收集器 电源跟踪:逻辑0:0.4 VDC 逻辑1:(VS-0.2)xRL/(RL+2200) 物理特性 工作温度: -40°C至+125°C,带连接器 -40°C至+105°C,带尾光纤 注:运行温度高达150°C的装置 储存温度: -40°C至+150°C,带连接器 -40°C至+105°C,带尾光纤 机身材质:300系列不锈钢 封装:环氧灌封或密封焊接结构 高抗冲击和振动性(MIL-STD-202G METHOD 214A,试验条件H)

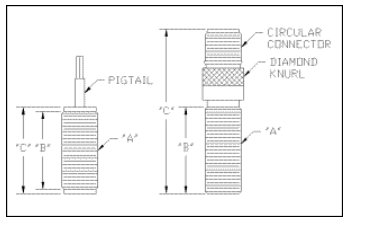

MODEL NUMBER | MOUNTING THREAD (A) | THREAD LENGTH (B) | OVERALL LENGTH (C) | CONNECTION TYPE | OUTPUT (Pulse Range) |
H-1 | 5/8X18 | 1.43 | 2.86 | Connector | Open Collector |
H-2 | 5/8X18 | 1.43 | 2.86 | Connector | 0-5 Vdc |
H-3 | 5/8X18 | .85 | 1.00 | Pigtail | Open Collector |
H-4 | 5/8X18 | .85 | 1.00 | Pigtail | 0-5 Vdc |
H-5 | 5/8X18 | 1.35 | 1.50 | Pigtail | Open Collector |
H-6 | 5/8X18 | 1.35 | 1.50 | Pigtail | 0-5 Vdc |
H-9 | 5/8X18 | 1.43 | 2.86 | Connector | 0-10 Vdc |
H-10 | 5/8X18 | 1.43 | 2.86 | Connector | Supply Tracking |
H-11 | 5/8X18 | .85 | 1.00 | Pigtail | 0-10 Vdc |
H-12 | 5/8X18 | .85 | 1.00 | Pigtail | Supply Tracking |
H-13 | 5/8X18 | 1.35 | 1.50 | Pigtail | 0-10 Vdc |
H-14 | 5/8X18 | 1.35 | 1.50 | Pigtail | Supply Tracking |
