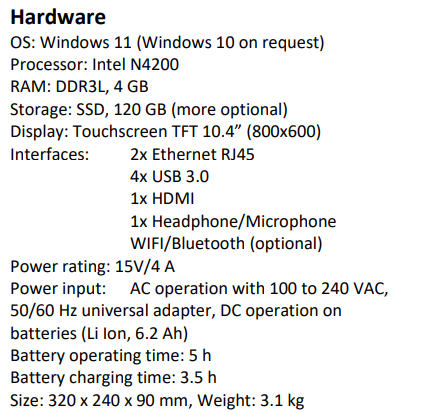

LOR-200是一个完全可移植的独立OTDR系列。该仪器集成在具有触摸屏界面的基于Windows的PC平台中。
LOR-200基于Luciol的新型扫描光子计数技术（美国专利#7593098）。它实现了卓越的动态范围，并允许高分辨率光纤表征，总距离范围可达160公里。
优势
- 轻量级单机OTDR
- 基于Windows的触摸屏用户界面
- 2纳秒到1000纳秒的光脉冲宽度
- 损耗和反射率测量的高动态范围
- 距离范围高达160公里
- 提供单模和多模版本
- 波长选择范围广（400-1650 nm）
- PON/FTTx应用优化模型

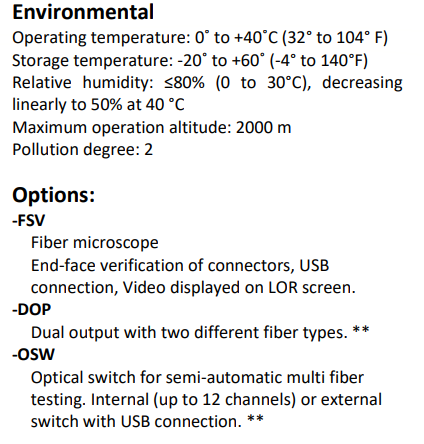

- 额外选项：VFL，光学开关，光纤显微镜，桌面格式
- 通过以太网连接可远程控制
LOR-200针对电信波长进行了优化，通常从1000 nm到1650 nm。它具有业界领先的分辨率和死区。光脉冲宽度在2 ns到1µs之间变化。有多种波长可供选择，单个模块最多可集成4个不同的发射器。光纤选项包括单模和多模两种。
此外，还提供了一个专为FTTx应用程序设计的模型。该版本允许对无源光网络（PON）进行服务中测试，并且可以很容易地看穿分光器。包括拉曼反向散射滤波器在内的所有必要的滤波器元件都包含在该OTDR中。
得益于LOR-200的高分辨率，可用于FTTx/PON应用程序，实现精确的故障定位和ONT检测。
应用
在传统OTDR性能不足的情况下，LOR-200可提供所需的高分辨率、短死区和高动态范围：
- FTTx/PON
- 电信
- 组件
- 光纤组件
- IL/ORL测试
- 纤维制造
光学参数：
标准波长选项*（+20 nm）
1310nm、1480nm、1490nm、1550nm、1625nm、1650nm
标准纤维类型
单模（9/125 um）
Mtimode（50或62.5/125 um）
光学连接器：
通用型，APC或PC型，带FC、SC或ST适配器
光脉冲宽度
2,5,10,31003001000ns
测量范围
0.5,1.2,2.5,5,10,20,40,860km
距离单位
公里、米、英尺、英里时间（ns）
采样分辨率
2.5厘米（250 ps）的任意倍数
动态范围
瑞利后向散射
>30 db（脉冲宽度1000 ns，S/N=1）
>15db（脉冲宽度=2ns，S/N=1）
死区（2 ns脉冲宽度）
事件死区：20厘米
衰减死区：50cm
距离精度：
+（15毫米+5x10[纤维长度]）
反射精度：+1.5 db
损耗精度：±0.1dB±0.02dB/dB
