美国CADDOCK 精密高压电阻高性能电阻器 USF型超稳定低TC薄膜电阻器 USF200&USF300

Caddock Electronics，Inc.生产精密电阻器和电阻器网络。 Caddock使用独特的电阻薄膜技术和工艺技术为性能要求苛刻的应用创建解决方案。

Caddock产品系列包括250多种型号，包括高压电阻，电流检测电阻，贴片电阻，高频电阻，射频电阻，负载电阻，脉冲电阻和无感功率电阻。 Caddock还提供定制电阻和电阻网络解决方案。

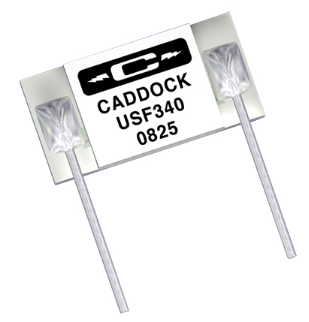

USF 超稳定低 TC 超精密薄膜电阻器的开发是为了满足高性能模拟电子产品中电阻器提高性能的要求。利用 Caddock 专有的电阻膜系统，USF 型电阻器提供最低的 TC，具有最宽的电阻范围和业内可用的最高额定电压。零标称温漂：参照+ 25°C时的精度±0.01％，最大绝对温漂可至2 ppm /°C （-40°C～+ 85°C），阻值范围50Ohm～25Megohm，电压2500V。

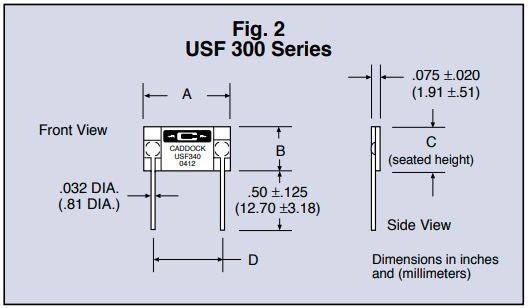

参数信息: USF 300 系列超稳定电阻器

电阻范围为 50 欧姆至 25 兆欧；温漂系数： -40°C 至 +85°C，参考 +25°C； ——零标称温漂TC — 最大绝对 TC 5 ppm/°C ——匹配对”的温漂小至 0.5 ppm/°C；容差：±0.01% 或±0.10%；提供了高精度设计中最常用的标准电阻值，这些值针对生产和性能要求可进行选择和优化；陶瓷封装便于操作。

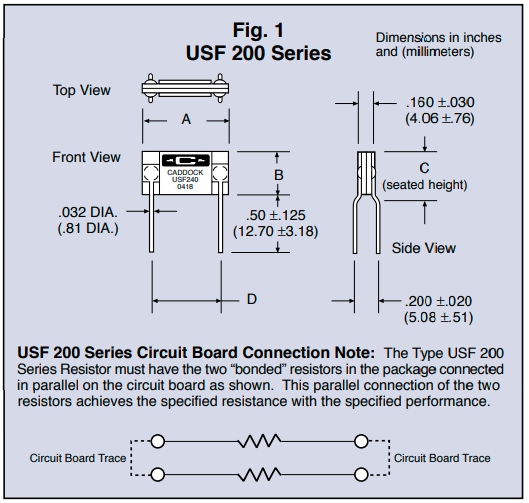

USF 200 系列超稳定电阻器

采用两个选定的USF 300系列电阻背靠背连接，实现出色的低绝对温度系数性能。电阻器并联在电路板上。标称最大温度。绝对温度:2ppm /°C， -40°C至+85°C，参考+25°C

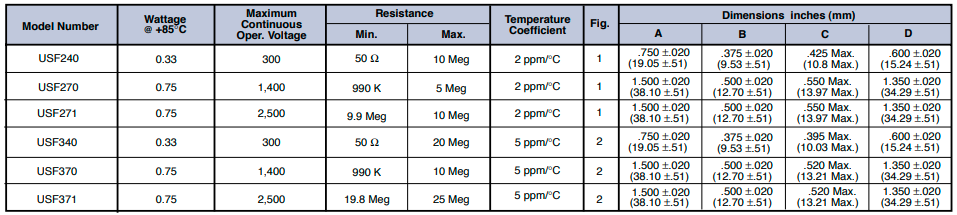

标准阻值： USF240标准电阻值：公差:±0.01%或±0.10%，绝对TC: 2ppm/°C

USF270标准电阻值：绝对公差:±0.01%或±0.10%，绝对TC: 2ppm/°C

USF271 标准电阻值：绝对公差:±0.01%或±0.10%，绝对TC: 2ppm/°C

USF340标准电阻值：绝对公差:±0.01%或±0.10%，绝对TC: 5ppm/°C

USF370标准电阻值：绝对公差:±0.01%或±0.10%，绝对TC: 5ppm/°C

USF371标准电阻值：绝对公差:±0.01%或±0.10%，绝对TC: 5ppm/°C

规格: 电阻公差:±0.01%或±0.10测量在+23℃±2℃。 绝对温度系数:TC参照+25℃，ΔR在-40°C和+85°C下。 负载寿命稳定性:在+85℃额定电压下2000小时，不超过额定功率ΔR(+0.015±0.015)%最大值。在+85℃额定电压下工作10000小时，不超过额定功率ΔR(+0.030±0.030)% max。 热冲击:Mil-Std-202方法107条件A，除min。温度为-40℃，ΔR±0.01%。 电压系数:USF270在5 Meg，和USF271, USF370，USF371在9 Meg或更大的电阻，0.02 ppm/伏特最大值 稳定性:典型的+(20ppm±20ppm)/年。1年后。延长保质期(十年)最高10ppm/年。 工作温度:-40℃~ +85℃。 引线:镀锡铜。 USF200系列订购参考信息：
