PiezoDrive PX200功率放大器、低噪声高电流线性放大器、驱动压电执行器

PX200是一款低噪声高电流线性放大器，用于驱动压电执行器和其他负载。输出电压范围可以是50V至200V的单极性、双极性或非对称电压。有关可用的输出电压范围，请参考规格表。两个放大器可以桥接模式连接，以提供高达+/-200V或+400V的电压。PX200具有高达13安培峰值的高输出电流，非常适合需要高功率和高频率的精密应用。 PX200可以驱动任何负载阻抗，包括无限制的电容性负载，如堆栈执行器；标准压电致动器；两台电线弯曲机；和需要偏压的三线压电弯曲器。偏置电压可以利用与电源电压相连的两个辅助输出来产生。一系列前面板控制提供了最大的应用灵活性，包括输入信号反转、可变增益、DC偏移和可变电压限制。前面板上的9针DSUB连接器包括用于输入、电压监控、电流监控、关机监控和关机命令的信号。一个四位数的液晶显示屏也显示DC电压。输出连接器包括BNC、LEMO 00、LEMO 0B.302和插入式螺丝端子。PX200适合广泛的应用，包括电子光学、超声波、振动控制、纳米定位系统和压电电机。

Negative Voltage (Volts)	Positive Voltage (Volts)	RMS Current (Amps)	Peak Current (Amps)	Pulse Current [1]	Gain [2]	Var [3]	Order Code
0	200	1.6	3	9	20	A	PX200-P200
0	150	2.1	4	10	15	A	PX200-P150
-50	150	1.6	3	9	15	A	PX200-N50-P150
-50	100	2.1	4	10	10	A	PX200-N50-P100
-100	100	1.6	3	9	10	A	PX200-N100-P100
-100	50	2.1	4	10	10	A	PX200-N100-P50
-100	0	3.1	6	13	10	A	PX200-N100
-150	0	2.1	4	10	15	A	PX200-N150
-200	0	1.6	3	9	20	A	PX200-N200
0	175	1.8	3	10	20	B	PX200-P175
-25	150	1.8	3	10	15	B	PX200-N25-P150
-25	100	2.7	4	10	10	B	PX200-N25-P100
-75	100	1.8	3	10	10	B	PX200-N75-P100
-75	50	2.7	4	10	10	B	PX200-N75-P50
0	125	2.7	4	10	15	D	PX200-P125
-25	125	2.1	4	10	15	D	PX200-N25-P125
-75	75	2.1	4	10	10	D	PX200-N75-P75
0	100	3.1	6	13	10	E	PX200-P100
0	75	4.1	6	13	10	E	PX200-P75
0	50	5.3	9	13	10	E	PX200-P50
0	25	5.3	9	13	10	E	PX200-P25
-25	75	3.1	6	13	10	E	PX200-N25-P75
-25	50	4.1	6	13	10	E	PX200-N25-P50
-25	25	5.3	9	13	10	E	PX200-N25-P25
-50	50	3.1	6	13	10	E	PX200-N50-P50
-50	25	4.1	6	13	10	E	PX200-N50-P25
-50	0	5.3	9	13	10	E	PX200-N50
-75	0	4.1	6	13	10	E	PX200-N75
-100	0	3.1	6	13	10	E	PX200-N100

Electrical Specification
Slew Rate	35 V/us
Signal Bandwidth	390 kHz
Max Power	140 W Dissipation
Load	Any
Noise	150 uV RMS (10uF Load, 0.03 Hz to 1 MHz)
Protection	Continuous short-circuit, thermal
Voltage Monitor	1/20 V/V
Current Monitor	1.5 V/A if peak current is 6 Amps or less 0.5 V/A if peak current is greater than 6 Amps
Input Impedance	48.7 kOhms
Output Impedance	1.5 Ohms
Output Connectors	LEMO 0B, LEMO 00, Screw Terminals, BNC
Power Supply	90 Vac to 250 Vac

Mechanical Specifications
Environment	0-40 C (32-104 F) Non-condensing humidity
Dimensions	212 x 304.8 x 88 mm (8.35 x 12 x 3.46 in)
Weight	2 kg (4.4 lb)

Compatible Actuators
Stack Actuators	Up to +200V
Plates and Tubes	+/-100V or +200V
Two Wire Benders	+/-100V or +200V
Three Wire Benders	Up to +200V with +200V bias, or +/-100V with +/-100V bias

噪音

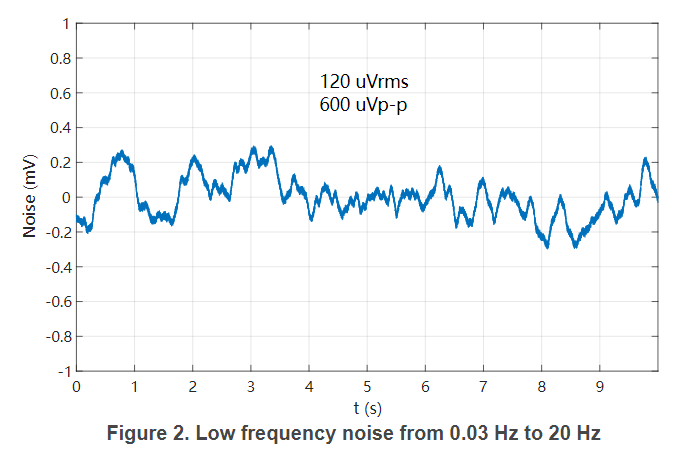

输出电压噪声包含独立于负载电容的低频成分(0.03 Hz至20Hz)；以及与负载电容近似成反比的高频(20 Hz至1 MHz)分量。噪声是用SR560低噪声放大器(增益= 1000)、示波器和Agilent 34461A电压表测量的。低频噪声如图2所示。均方根值为120 uV，峰峰值电压为600 uV。
