AI-Q系列加速度计

主要工业标准加速度计的完美第二源或插入式替代品

加速度计范围

AI-Q系列可用于控制级、测量级和导航级加速度计。 InnaLabs®利用最先进的伺服技术提供精度，可重复性和稳定性，使加速度计完美的候选者在苛刻和高要求的环境和应用中使用。我们的AI-Q系列石英伺服加速度计为所有细分市场提供导航，控制和测量解决方案。我们的传感器具有紧凑的设计和灵活的安装选项，为目前市场上的其他石英伺服加速度计提供了一种形式的ITAR-Free替代品。由于它们在很长一段时间内始终如一的可靠性，我们的AI-Q系列是导航，控制和测量应用的理想选择。

工业系统用石英摆式加速度计

inalabs®商用级加速度计提供真正的导航级性能。AI-Q-21XX具有±15g的低测量范围以及出色的稳定性和长期可重复性，是高精度商用惯性测量单元和苛刻应用的最佳解决方案。 性能统计数据 输入范围+/- 15g 一年重复性< 600ppm 温度灵敏度<180 ppm/°C

推荐的传感器

AI-Q-560               AI-Q-810                  AI-Q-2071

AI-Q-2110             AI-Q-2120                AI-Q-2130



AI-Q-560

用于高动态和精密系统的微型加速度计

控制级微型传感器 AI-Q-560采用InnaLabs®石英Flexure技术制造，可提供真正的战术级性能。AI-Q-560具有±15g的低测量范围以及出色的稳定性和长期可重复性，是高精度商用惯性测量单元和其他苛刻应用的最佳解决方案。 关键性能

• <1mg和600ppm(一年重复性)
• 输入范围:±15g
• 高热稳定性
• 内部温度传感器热补偿
• 模拟电流输出
• 紧凑、坚固的设计
• 微型传感器

  技术规范

	单位	数值
性能
Input Range	g	±15
Bias	mg	≤4
One-year Composite Repeatability	mg	≤1
Temperature Sensitivity	µg/°C	≤50
Scale Factor	mA/g	0.65 to 0.85
One-year Composite Repeatability	ppm	≤600
Temperature Sensitivity	ppm/°C	≤100
Axis Misalignment	µrad	≤1,500
Vibration Rectification	µg/g2 RMS	≤25 (50-200 Hz) ≤50 (200 - 750 Hz) ≤100 (750-2000 Hz)
Intrinsic Noise	µg RMS	≤7 (0-10 Hz) ≤70 (10-500 Hz) ≤1,500 (500-10000 Hz)
环境
Operating Temperature	°C	-55 to +105
Shock (survival)	g	250
Vibration Peak Sine	g, Hz	35 peak
Resolution/Threshold	µg	≤1
Bandwidth	Hz	≥ 300
温度模型
		Yes
电气性能
Quiescent Current per Supply	mA	≤6
Quiescent Power @±15VDC	mW	≤180
Input Voltage	VDC	±13 to ±18
机身数据
Mass	gm	31.4
Diameter	mm	Ø 18.2
Height	mm	11.3

  应用领域

由于其微型尺寸，AI-Q-560是广泛的现代，高科技和精确制导系统的理想选择。

• -陆、空、海惯性导航系统
• -惯性测量系统
• -姿态和航向参考系统
• -机器人系统
• -结构健康和维护监测

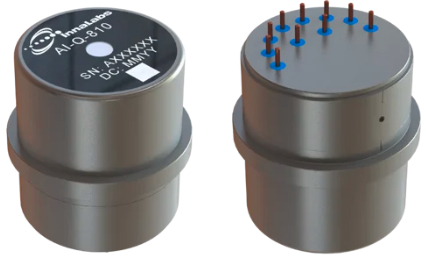

AI-Q-810

测量级加速度计

高性能的加速度计 AI-Q-810基于熔融石英的伺服加速度计提供±15 g的动态范围，一年的偏差复合重复性为1200 μg。它的静态功率低于250兆瓦，外壳紧凑坚固，具有很高的抗冲击和抗振动能力，价格非常经济，符合最高行业标准。 关键性能

• Sub 1 mg.
• 低输入范围< 15g。
• 环境的。
• 模拟电流输出。
• 紧凑的设计。
• 热稳定性高。
• 内部温度传感器热补偿。
• 内建自测

  技术规范

	单位	数量
产品性能
Input Range	g	±15
Bias	mg	<8
One-year Composite Repeatability	µg	<1200
Temperature Sensitivity	µg/°C	<70
Scale Factor	mA/g	1.23 to 1.43
One-year Composite Repeatability	ppm	<1,200
Temperature Sensitivity	ppm/°C	<200
Axis Misalignment	µrad	<2000
Vibration Rectification	µg/g2 RMS	<50 (50-200 Hz) <100 (200-750 Hz) <150 (750-2000 Hz)
Intrinsic Noise	µg RMS	<7 (0-10 Hz) <70 (10-500 Hz) <1500 (500-10000 Hz)
环境
Operating Temperature	°C	-55 to +96
Shock	g	250
Vibration Peak Sine	g, Hz	25g @ 20 to 2000 Hz
Resolution/Threshold	µg	<1
Bandwidth	Hz	>300
温度模型
		Yes
电子性能
Quiescent Current per Supply	mA	<5 mA (-15V) & <10mA (-15V)
Quiescent Power @±15VDC	mW	<250
Input Voltage	VDC	±13 to ±28
机身参数
Weight	g	61.4 ± 2
Diameter below mounting surface	mm	Ø 25.45 Max
Height – bottom to mounting surface	mm	14.2 Max
Case Material		300 Series Stainless Steel

应用领域

AI-Q-810是广泛应用的理想选择。另一种选择是AI-Q-710，它基于相同的设计和生产工艺，具有相同的性能参数，但测量范围为±30g。

• -惯性导航系统(INS)
• -惯性测量单位(IMU)
• -飞行控制系统
• -无人系统和直升机
• -平台水准
• -结构健康和维护
• -陆运和海运车辆
• -工业和钻井用倾斜器
• -列车和铁路测量系统
• -机器人系统



AI-Q-2071

导航级性能加速度计

高性能的传感器 AI-Q-2071采用石英Flexure技术，可提供真正的导航级性能。AI-Q-2071具有低输入范围和出色的长期可重复性，是惯性测量单元和其他苛刻应用的最佳解决方案。 关键性能

• 导航级性能
• 低输入范围
• 模拟电流输出
• 温度变化下稳定性高
• 高可靠性
• 内部温度传感器热补偿
• 紧凑、坚固的设计

  技术规范

	单位	数值
产品性能
Input Range	g	±15
Bias	mg	<4
One-year Composite Repeatability	µg	<550
Temperature Sensitivity	µg/°C	<30
Scale Factor	mA/g	1.2 to 1.46
One-year Composite Repeatability	ppm	<600
Temperature Sensitivity	ppm/°C	<180
Axis Misalignment	µrad	<2,000
One-year Composite Repeatability	µrad	<100
Vibration Rectification	µg/g2 RMS	≤40 (50-500 Hz) ≤150 (500 - 2,000 Hz)
Intrinsic Noise	µg RMS	≤7 (0-10 Hz) ≤70 (10-500 Hz) ≤1,500 (500-10,000 Hz)
环境
Operating Temperature	°C	-55 to +95
Shock	g	250
Vibration Peak Sine	g, Hz	15g @ 20 to 2000 Hz
Resolution/Threshold	µg	≤1
Bandwidth	Hz	≥ 300
温度模型
		Yes
电子性能
Quiescent Current per Supply	mA	≤16
Quiescent Power @±15VDC	mW	≤480
Input Voltage	VDC	±13 to ±28
机身参数
Weight	g	71±4
Diameter below mounting surface	mm	Ø 25.45 Max
Height – bottom to mounting surface	mm	14.58 Max
Case Material		300 Series Stainless Steel

  应用领域

AI-Q-2071是广泛的现代、高科技和精确制导系统的理想选择。

• -陆运和海运车辆
• -惯性导航系统(INS)
• -惯性测量(IMU)
• -姿态和航向参考系统
• -石油钻井行业定向系统
• -列车和铁路测量系统
• -机器人系统控制
• -飞机、无人机和直升机



AI-Q-2110

导航级性能加速度计

高性能的传感器 AI-Q-2110采用InnaLabs®石英Flexure技术，可提供真正的导航级性能。AI-Q-2110具有±15g的低测量范围以及出色的稳定性和长期可重复性，是高精度商用惯性测量单元和其他苛刻应用的最佳解决方案。 关键特性

• 导航级性能(<550μg、600ppm;一年期可重复性)
• ±15g最大测量范围
• 模拟电流输出

  技术规范

	单位	数值
产品性能
Input Range	g	±15
Bias	mg	≤4
One-year Composite Repeatability	µg	≤550
Temperature Sensitivity	µg/°C	≤30
Scale Factor	mA/g	1.2 to 1.46
One-year Composite Repeatability	ppm	≤600
Temperature Sensitivity	ppm/°C	≤180
Axis Misalignment	µrad	≤2,000
One-year Composite Repeatability	µrad	≤100
Vibration Rectification	µg/g2 RMS	≤40 (50-500 Hz) ≤150 (500 - 2,000 Hz)
Intrinsic Noise	µg RMS	≤7 (0-10 Hz) ≤70 (10-500 Hz) ≤1500 (1,500-10,000 Hz)
环境
Operating Temperature	°C	-55 to +95
Shock (survival)	g	250
Vibration Peak Sine	g, Hz	15g @ 20 to 2,000 Hz
Resolution/Threshold	µg	≤1
Bandwidth	Hz	≥ 300
温度模型
		Yes
电子性能
Quiescent Current per Supply	mA	<5 mA (-15V) & <10mA (+15V)
Quiescent Power @±15VDC	mW	≤250
Input Voltage	VDC	±13 to ±28
机身参数
Weight	g	79.4 ±4
Diameter	mm	Ø 25.45 Max
Height	mm	15.85 Max

应用领域

AI-Q-2110是广泛的陆地、海上和空中车辆导航的理想选择。

• -陆运和海运车辆
• -惯性导航系统(INS)
• -惯性测量(IMU)
• -姿态和航向参考系统
• -石油钻井行业定向系统
• -列车和铁路测量系统
• -机器人系统控制
• -飞机、无人机和直升机



AI-Q-2120

导航级性能加速度计

高性能的传感器 AI-Q-2120采用InnaLabs®石英Flexure技术，可提供真正的导航级性能。AI-Q-2120具有±15g的低测量范围以及出色的稳定性和长期可重复性，是高精度商用惯性测量单元和其他苛刻应用的最佳解决方案。 关键特性 导航级性能(<220μg, 500ppm(一年重复性) ±15g最大测量范围 模拟电流输出   技术规范

	单位	数值
产品性能
Input Range	g	±15
Bias	mg	≤4
One-year Composite Repeatability	µg	≤220
Temperature Sensitivity	µg/°C	≤30
Scale Factor	mA/g	1.2 to 1.46
One-year Composite Repeatability	ppm	≤500
Temperature Sensitivity	ppm/°C	≤180
Axis Misalignment	µrad	≤2,000
One-year Composite Repeatability	µrad	≤100
Vibration Rectification	µg/g2 RMS	≤40 (50-500 Hz) ≤60 (500 - 2,000 Hz)
Intrinsic Noise	µg RMS	≤7 (0.1-10 Hz) ≤70 (10-500 Hz) ≤1500 (1,500-10,000 Hz)
环境
Operating Temperature	°C	-55 to +95
Shock (survival)	g	250
Vibration Peak Sine	g, Hz	15g @ 20 to 2,000 Hz
Resolution/Threshold	µg	≤1
Bandwidth	Hz	≥ 300
温度模型
		Yes
电子性能
Quiescent Current per Supply	mA	<5 mA (-15V) & <10 mA (+15V)
Quiescent Power @±15VDC	mW	≤250
Input Voltage	VDC	±13 to ±28
机身参数
Weight	g	79.4 ±4
Diameter	mm	Ø 25.45 Max
Height	mm	15.85 Max

  应用领域

AI-Q-2120是广泛的陆地、海上和空中车辆导航的理想选择。

• -陆运和海运车辆
• -惯性导航系统(INS)
• -惯性测量(IMU)
• -姿态和航向参考系统
• -石油钻井行业定向系统
• -列车和铁路测量系统
• -机器人系统控制
• -飞机、无人机和直升机

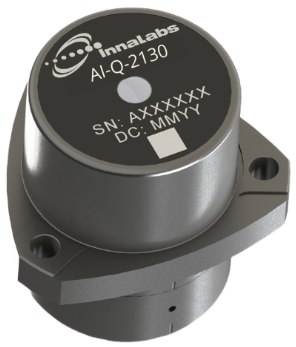

AI-Q-2130

导航级性能加速度计

高性能的传感器 AI-Q-2130采用InnaLabs®石英Flexure技术制造，可提供真正的导航级性能。AI-Q-2130具有±15g的低测量范围以及出色的稳定性和长期可重复性，是高精度商用惯性测量单元和其他苛刻应用的最佳解决方案。 关键特性

• 导航级性能(<160μg和310ppm(一年重复性)
• ±15g最大测量范围
• 模拟电流输出

  技术规范

	单位	数值
产品性能
Input Range	g	±15
Bias	mg	≤4
One-year Composite Repeatability	µg	≤160
Temperature Sensitivity	µg/°C	≤30
Scale Factor	mA/g	1.2 to 1.46
One-year Composite Repeatability	ppm	≤310
Temperature Sensitivity	ppm/°C	≤180
Axis Misalignment	µrad	≤2,000
One-year Composite Repeatability	µrad	≤100
Vibration Rectification	µg/g2 RMS	≤20 (50-500 Hz) ≤60 (500 - 2,000 Hz)
Intrinsic Noise	µg RMS	≤7 (0-10 Hz) ≤70 (10-500 Hz) ≤1,500 (500-10,000 Hz)
环境
Operating Temperature	°C	-55 to +95
Shock	g	250
Vibration Peak Sine	g, Hz	15g @ 20 to 2,000 Hz
Resolution/Threshold	µg	≤1
Bandwidth	Hz	≥ 300
温度模型
		Yes
电子性能
Quiescent Current per Supply	mA	<5 mA (-15V) & <10 mA (+15)V
Quiescent Power @±15VDC	mW	≤250
Input Voltage	VDC	±13 to ±28
机身参数
Weight	g	79.4 ±4
Diameter	mm	Ø 25.45 Max
Height	mm	15.85 Max

  应用领域

AI-Q-2130是广泛的陆地、海上和空中车辆导航的理想选择。

• -陆运和海运车辆
• -惯性导航系统(INS)
• -惯性测量(IMU)
• -姿态和航向参考系统
• -石油钻井行业定向系统
• -列车和铁路测量系统
• -机器人系统控制
• -飞机、无人机和直升机
