荷兰Holland Shielding systems 1510系列固定式PCB屏蔽罐 1500系列夹式PCB屏蔽罐 Holland Shielding进口代理

Fixed PCB shielding cans

固定PCB屏蔽罐

-RF Shields & Compartment Shields

-射频屏蔽和隔间屏蔽

1510系列固定式PCB屏蔽罐与1500系列夹式PCB屏蔽罐

我们的1500系列夹式PCB屏蔽罐将小引脚或夹子与可拆卸盖子(PCB屏蔽罐)结合在一起，从而实现高质量的EMI/RFI屏蔽。然而，一些客户想要比夹式PCB屏蔽系统稍微经济一点的解决方案，然后转向不带夹式系统的PCB屏蔽罩。这种系统被称为固定PCB屏蔽罐，因为屏蔽罐是用导电胶或焊料固定在PCB上的。此外，客户选择这种连接方式是因为与使用1510系列夹式系统相比，这种连接方式可以更牢固地固定在PCB上。例如，对于振动和运动非常剧烈的设备，这是必要的。

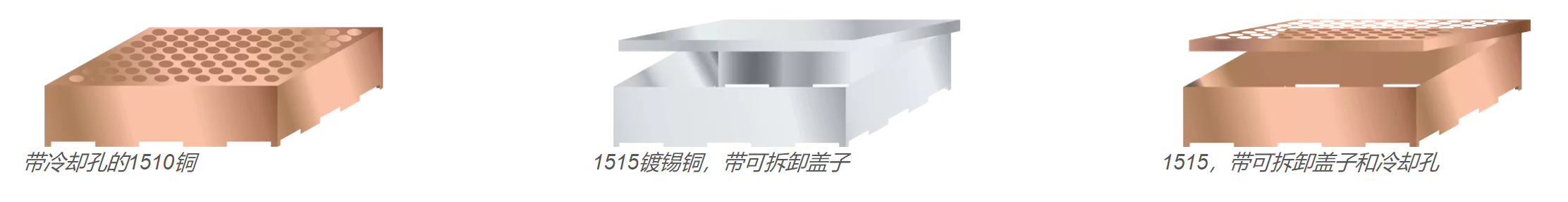

1515系列(带可拆卸盖子)

1515与1510系列具有相同的属性。盖子有一个可拆卸的顶盖。这使得维修PCB上的零件变得更加容易。该产品有铜和镀锡铜两种材质，带或不带冷却孔。

标准固定PCB屏蔽罐零件号

下面是一个1510系列固定PCB屏蔽罐的技术图纸。齿之间的距离各不相同，取决于侧面的大小。例如，40毫米的边有5个齿，25毫米的边有3个齿。一颗牙齿的标准高度是1毫米。 Fixed PCB shielding can techncial drawing

可用材料厚度

材料
0.12毫米微合金铜
0.18毫米微米铜
镀锡微铜0.12毫米
镀锡μ铜0.18毫米
0.20毫米镀锡钢

方形固定PCB屏蔽罐

长度 (毫米)	宽度 (毫米)	高度(毫米)
长度 (毫米)	宽度 (毫米)	2	3	5	10
10	10	1510-10-10-2	1510-10-10-3	1510-10-10-5	1510-10-10-10
15	15	1510-15-15-2	1510-15-15-3	1510-15-15-5	1510-15-15-10
20	20	1510-20-20-2	1510-20-20-3	1510-20-20-5	1510-20-20-10
25	25	1510-25-25-2	1510-25-25-3	1510-25-25-5	1510-25-25-10
30	30	1510-30-30-2	1510-30-30-3	1510-30-30-5	1510-30-30-10
35	35	1510-35-35-2	1510-35-35-3	1510-35-35-5	1510-35-35-10
40	40	1510-40-40-2	1510-40-40-3	1510-40-40-5	1510-40-40-10

矩形固定PCB屏蔽罐

长度 (毫米)	宽度 (毫米)	高度(毫米)
长度 (毫米)	宽度 (毫米)	2	3	5	10
10	15	1510-10-15-2	1510-10-15-3	1510-10-15-5	1510-10-15-10
10	20	1510-10-20-2	1510-10-20-3	1510-10-20-5	1510-10-20-10
10	25	1510-10-25-2	1510-10-25-3	1510-10-25-5	1510-10-25-10
10	30	1510-10-30-2	1510-10-30-3	1510-10-30-5	1510-10-30-10
10	35	1510-10-35-2	1510-10-35-3	1510-10-35-5	1510-10-35-10
10	40	1510-10-40-2	1510-10-40-3	1510-10-40-5	1510-10-40-10
10	45	1510-10-45-2	1510-10-45-3	1510-10-45-5	1510-10-45-10
10	50	1510-10-50-2	1510-10-50-3	1510-10-50-5	1510-10-50-10
15	20	1510-15-20-2	1510-15-20-3	1510-15-20-5	1510-15-20-10
15	25	1510-15-25-2	1510-15-25-3	1510-15-25-5	1510-15-25-10
15	30	1510-15-30-2	1510-15-30-3	1510-15-30-5	1510-15-30-10
15	35	1510-15-35-2	1510-15-35-3	1510-15-35-5	1510-15-35-10
15	40	1510-15-40-2	1510-15-40-3	1510-15-40-5	1510-15-40-10
15	45	1510-15-45-2	1510-15-45-3	1510-15-45-5	1510-15-45-10
15	50	1510-15-50-2	1510-15-50-3	1510-15-50-5	1510-15-50-10
20	25	1510-20-25-2	1510-20-25-3	1510-20-25-5	1510-20-25-10
20	30	1510-20-30-2	1510-20-30-3	1510-20-30-5	1510-20-30-10
20	35	1510-20-35-2	1510-20-35-3	1510-20-35-5	1510-20-35-10
20	40	1510-20-40-2	1510-20-40-3	1510-20-40-5	1510-20-40-10
20	45	1510-20-45-2	1510-20-45-3	1510-20-45-5	1510-20-45-10
20	50	1510-20-50-2	1510-20-50-3	1510-20-50-5	1510-20-50-10
25	30	1510-25-30-2	1510-25-30-3	1510-25-30-5	1510-25-30-10
25	35	1510-25-35-2	1510-25-35-3	1510-25-35-5	1510-25-35-10
25	40	1510-25-40-2	1510-25-40-3	1510-25-40-5	1510-25-40-10
25	45	1510-25-45-2	1510-25-45-3	1510-25-45-5	1510-25-45-10
25	50	1510-25-50-2	1510-25-50-3	1510-25-50-5	1510-25-50-10
30	35	1510-30-35-2	1510-30-35-3	1510-30-35-5	1510-30-35-10
30	40	1510-30-40-2	1510-30-40-3	1510-30-40-5	1510-30-40-10
30	45	1510-30-45-2	1510-30-45-3	1510-30-45-5	1510-30-45-10
30	50	1510-30-50-2	1510-30-50-3	1510-30-50-5	1510-30-50-10
35	40	1510-35-40-2	1510-35-40-3	1510-35-40-5	1510-35-40-10
35	45	1510-35-45-2	1510-35-45-3	1510-35-45-5	1510-35-45-10
35	50	1510-35-50-2	1510-35-50-3	1510-35-50-5	1510-35-50-10

PCB屏蔽罐订单示例

请记住:您指定的尺寸在尺寸之外。材料的标准厚度为0.12毫米，可选0.18毫米或0.20毫米。例如，当您订购1510 - 1515系列夹式屏蔽罐时，其内部尺寸将为9.76-19.76-4.88毫米。标准齿高为1毫米。

材料	外部尺寸 (一)	外部尺寸 (二)	外部尺寸 (三)	总高度C+1毫米=D (四)	内部尺寸 (一)	内部尺寸 (二)	内部尺寸 (三)	齿（tooth的复数）
0.12毫米微合金铜	10毫米	20毫米	5毫米	6毫米	9.76毫米	19.76毫米	4.88毫米	1毫米
0.18毫米微米铜	10毫米	20毫米	5毫米	6毫米	9.64毫米	19.64毫米	4.82毫米
镀锡μ铜0.12毫米	10毫米	20毫米	5毫米	6毫米	9.76毫米	19.76毫米	4.88毫米
镀锡μ铜0.18毫米	10毫米	20毫米	5毫米	6毫米	9.64毫米	19.64毫米	4.82毫米
0.20毫米镀锡钢	10毫米	20毫米	5毫米	6毫米	9.60毫米	19.60毫米	4.80毫米
